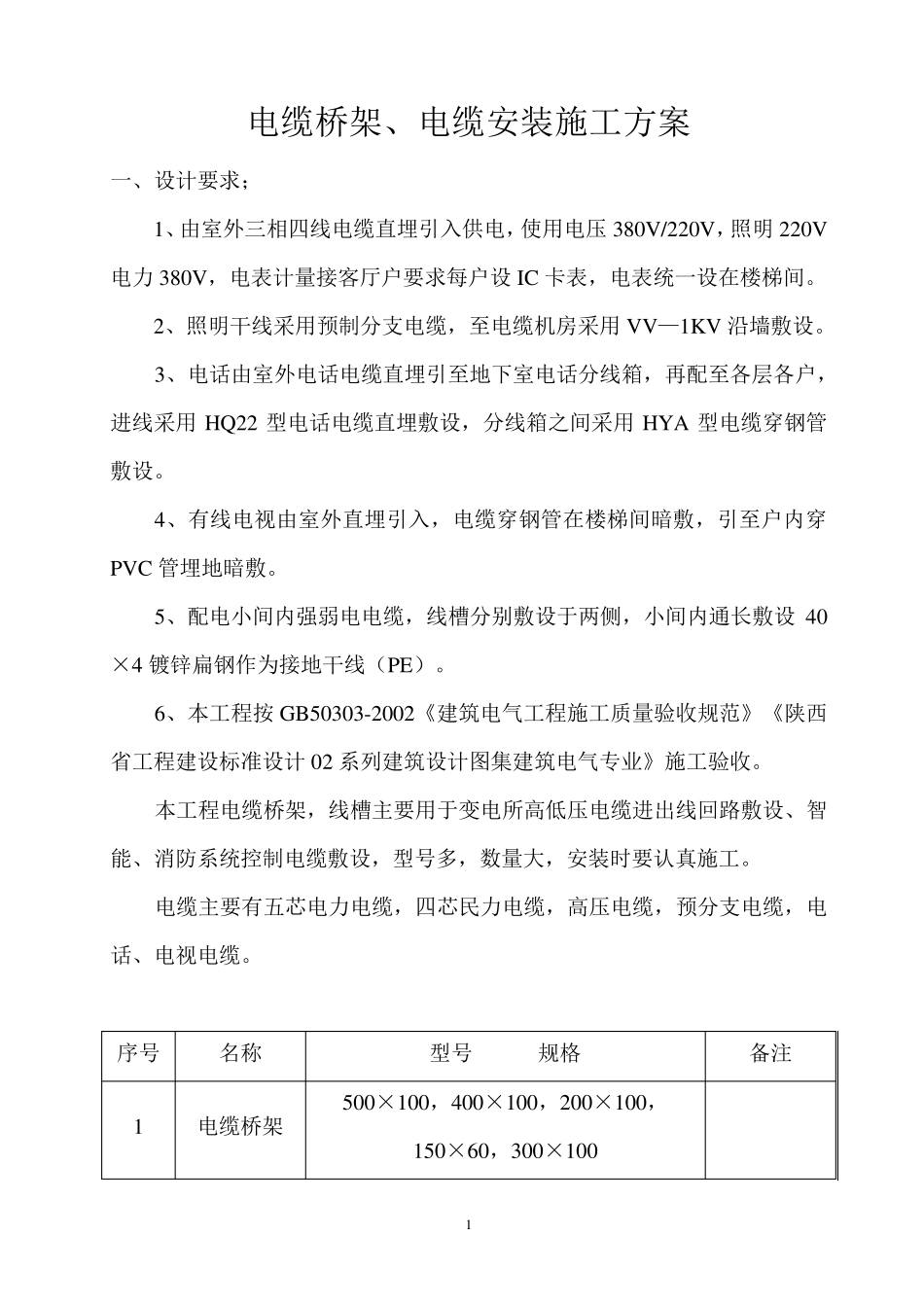

电缆桥架、电缆安装施工方案

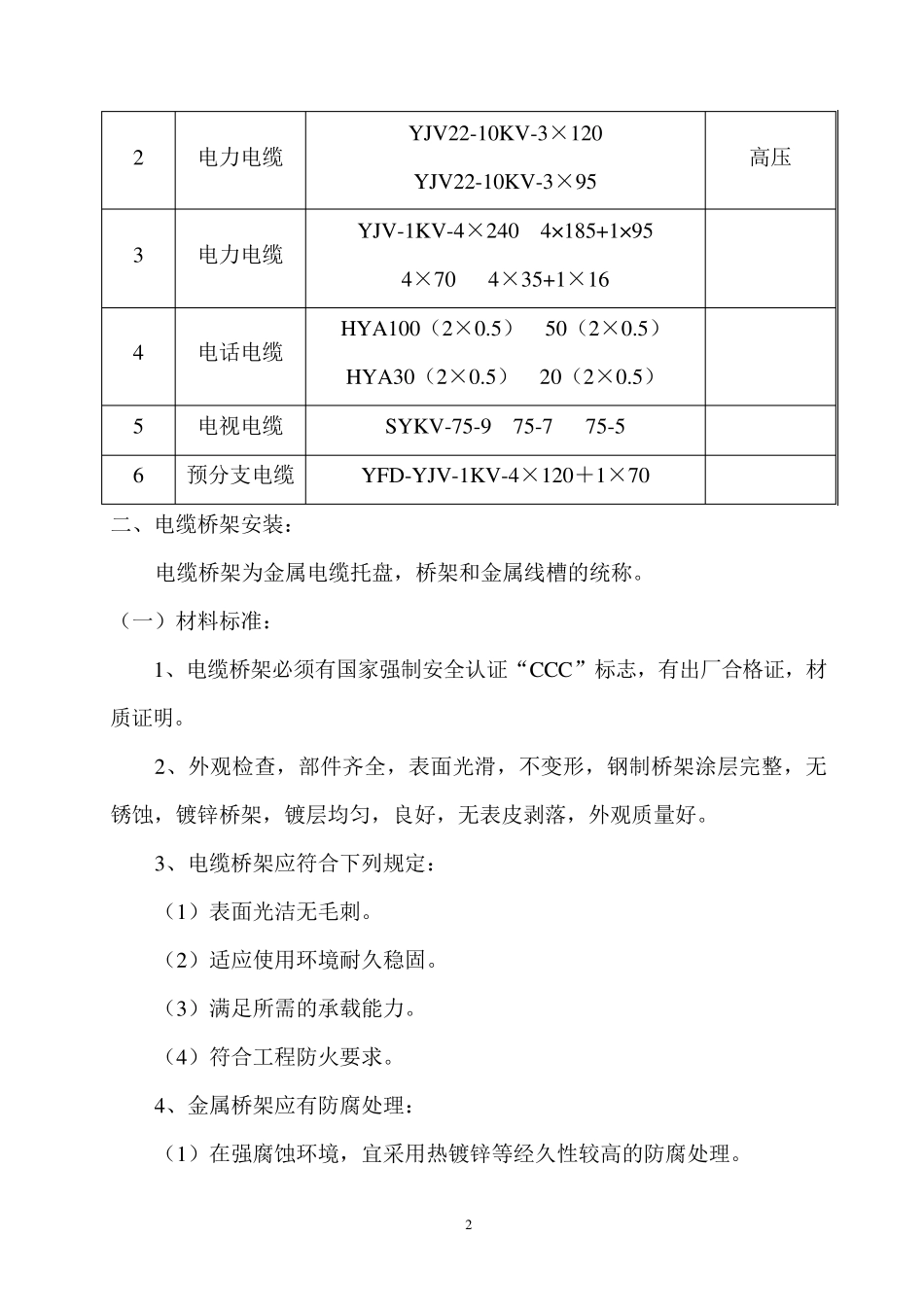

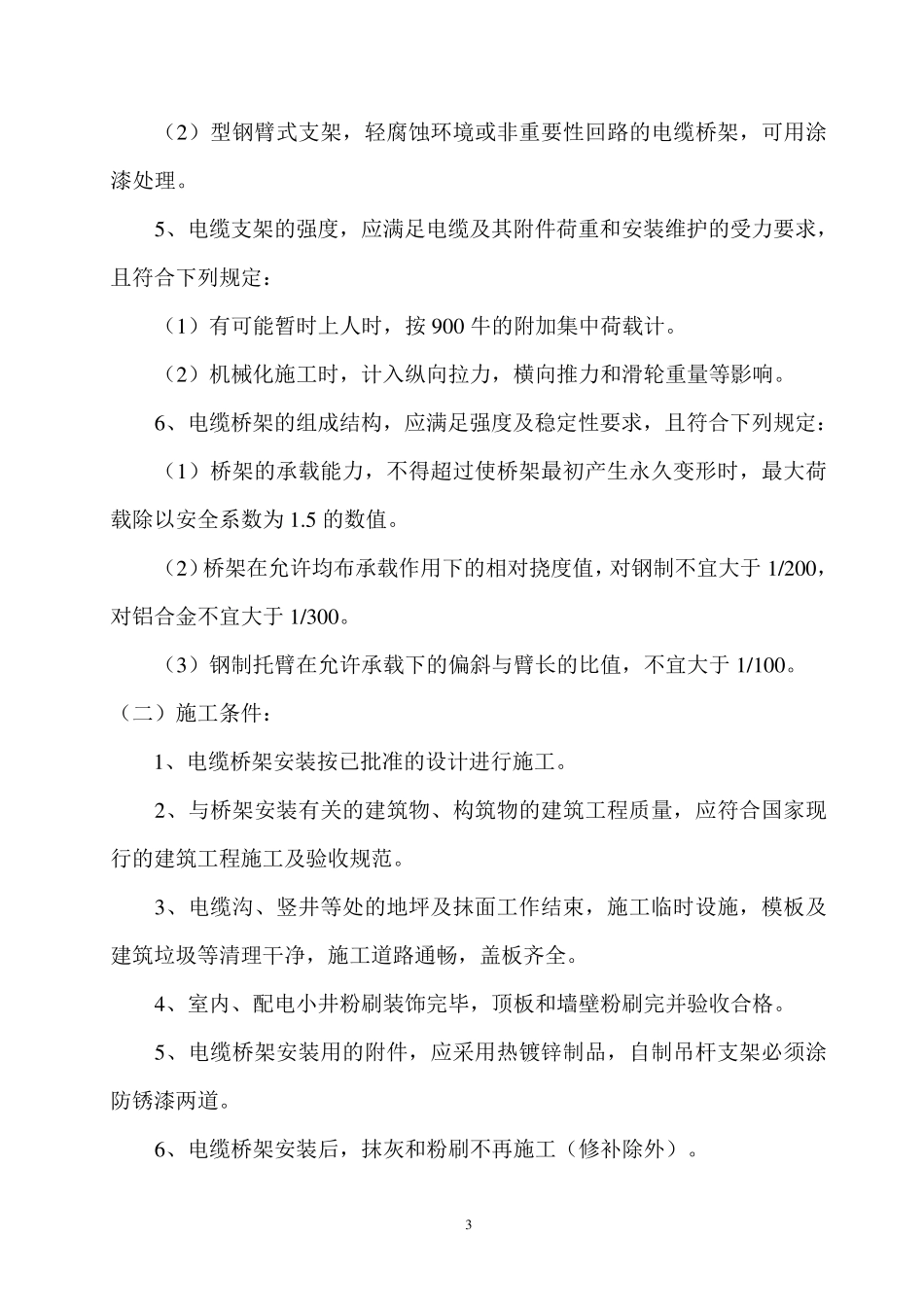

1 电缆桥架、电缆安装施工方案 一、设计要求； 1、由室外三相四线电缆直埋引入供电，使用电压380V /220V ，照明220V电力380V ，电表计量接客厅户要求每户设IC 卡表，电表统一设在楼梯间。 2、照明干线采用预制分支电缆，至电缆机房采用V V —1KV 沿墙敷设。 3、电话由室外电话电缆直埋引至地下室电话分线箱，再配至各层各户，进线采用HQ 22 型电话电缆直埋敷设，分线箱之间采用HY A 型电缆穿钢管敷设。 4、有线电视由室外直埋引入，电缆穿钢管在楼梯间暗敷，引至户内穿PV C 管埋地暗敷。 5、配电小间内强弱电电缆，线槽分别敷设于两侧，小间内通长敷设40×4 镀锌扁钢作为接地干线（PE）。 6、本工程按 GB50303-2002《建筑电气工程施工质量验收规范》《陕西省工程建设标准设计02 系列建筑设计图集建筑电气专业》施工验收。 本工程电缆桥架，线槽主要用于变电所高低压电缆进出线回路敷设、智能、消防系统控制电缆敷设，型号多，数量大，安装时要认真施工。 电缆主要有五芯电力电缆，四芯民力电缆，高压电缆，预分支电缆，电话、电视电缆。 序号 名称 型号 规格 备注 1 电缆桥架 500×100，400×100，200×100， 150×60，300×100 2 2 电力电缆 YJV22-10KV-3×120 YJV22-10KV-3×95 高压 3 电力电缆 YJV-1KV-4×240 4×185+1×95 4×70 4×35+1×16 4 电话电缆 HYA100（2×0.5） 50（2×0.5） HYA30（2×0.5） 20（2×0.5） 5 电视电缆 SYKV-75-9 75-7 75-5 6 预分支电缆 YFD-YJV-1KV-4×120＋1×70 二、电缆桥架安装： 电缆桥架为金属电缆托盘，桥架和金属线槽的统称。 （一）材料标准： 1、电缆桥架必须有国家强制安全认证“CCC”标志，有出厂合格证，材质证明。 2、外观检查，部件齐全，表面光滑，不变形，钢制桥架涂层完整，无锈蚀，镀锌桥架，镀层均匀，良好，无表皮剥落，外观质量好。 3、电缆桥架应符合下列规定： （1）表面光洁无毛刺。 （2）适应使用环境耐久稳固。 （3）满足所需的承载能力。 （4）符合工程防火要求。 4、金属桥架应有防腐处理： （1）在强腐蚀环境，宜采用热镀锌等经久性较高的防腐处理。 3 （2 ）型钢臂式支架，轻腐蚀环境或非重要性回路的电缆桥架，可用涂漆处理。 5 、电缆支架的强度，应满足电缆及其附件荷重和安装维护的受力要求，且符合下列规定： （1 ）有可能暂时上人时，按 9 0 0 牛的附加集中荷载计。 （2 ）机械化施...
