电缆桥架、竖井施工方案

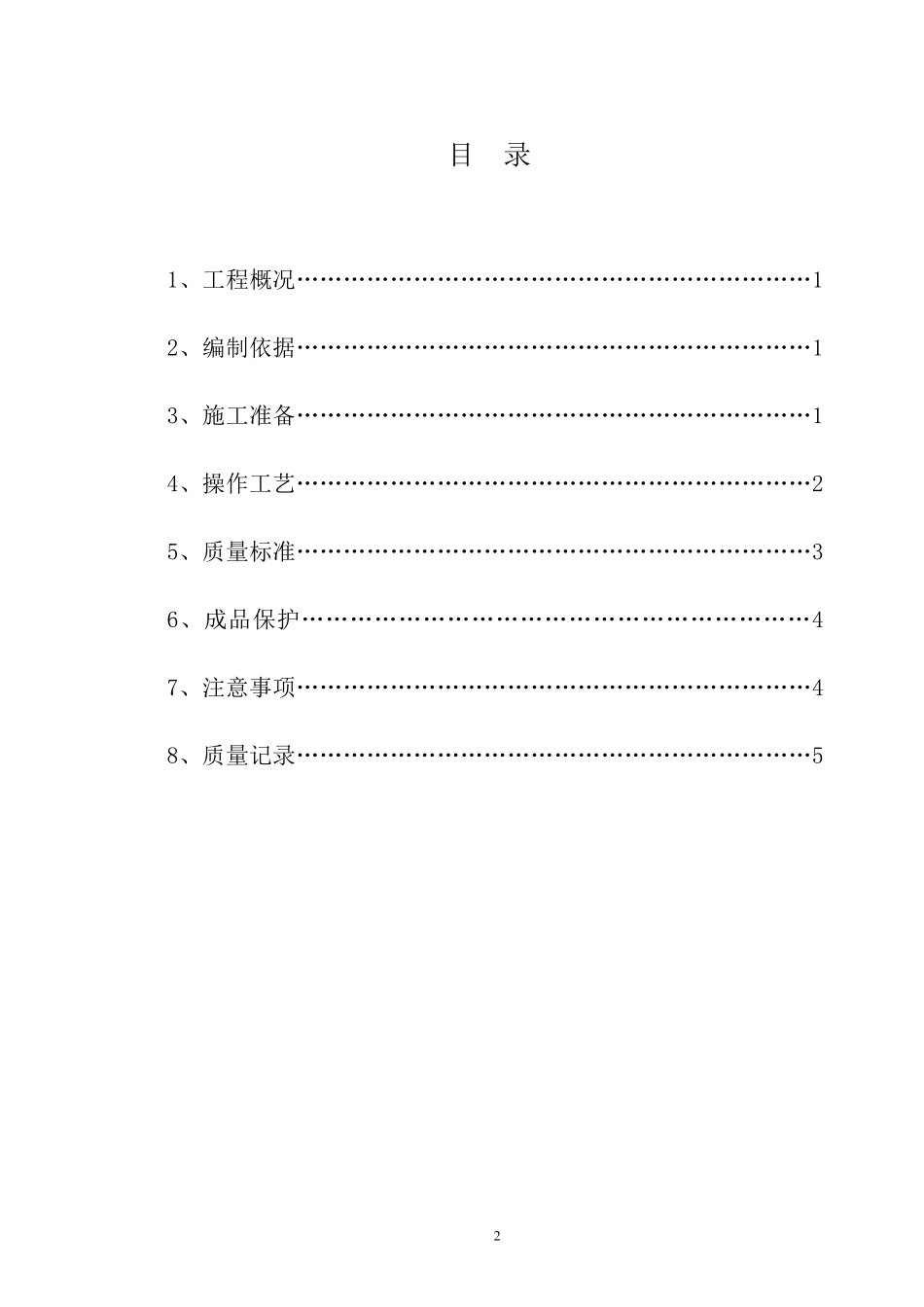

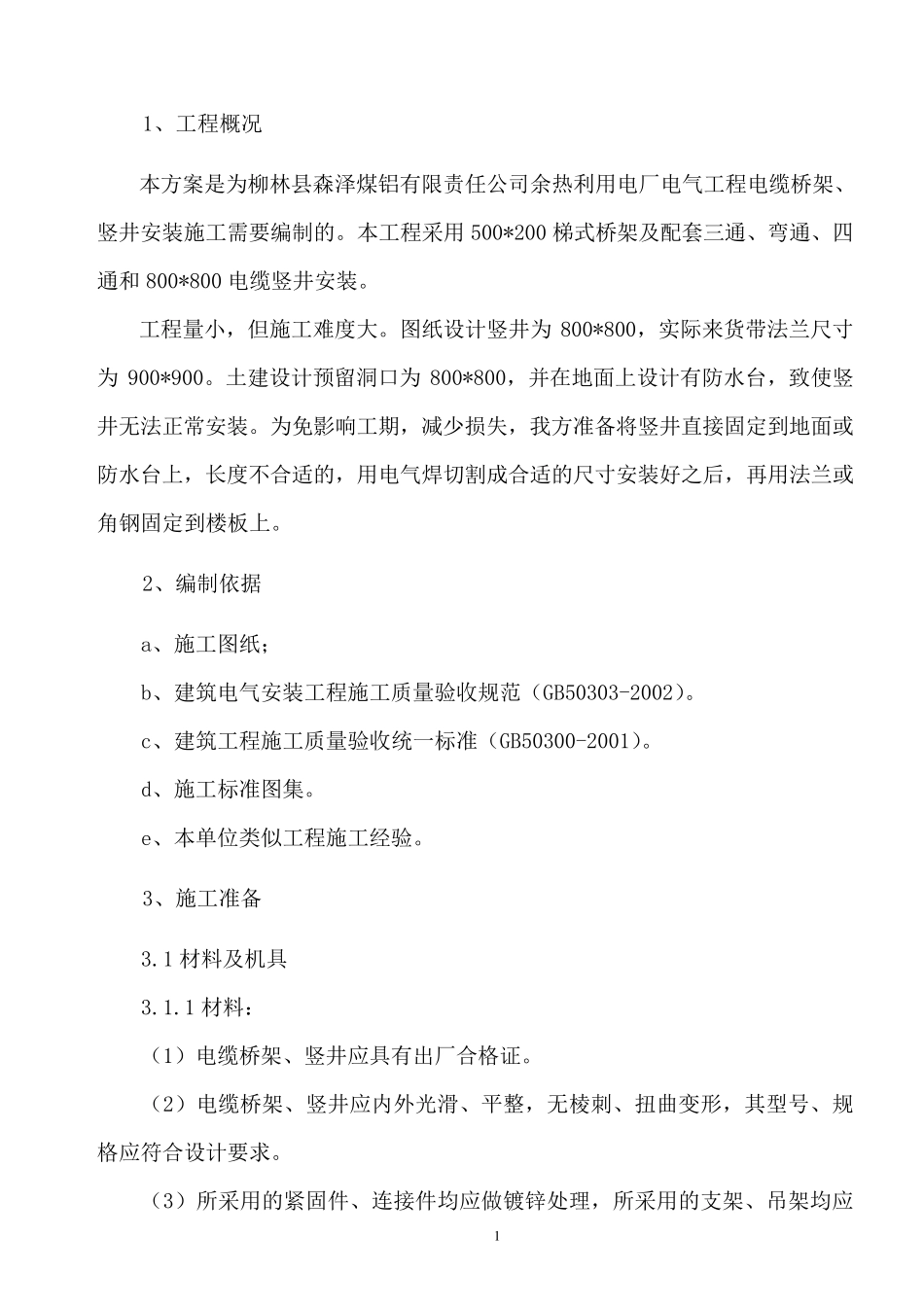

1 柳林县森泽煤铝有限责任公司 余热利用电厂工程 电缆桥架、竖井施工方案 编 制 人： 审核人： 批准人： 山西省工业设备安装公司 森泽煤铝项目部 二0 一一年八月八日 2 目 录 1、工程概况…………………………………………………………1 2、编制依据…………………………………………………………1 3、施工准备…………………………………………………………1 4、操作工艺…………………………………………………………2 5、质量标准…………………………………………………………3 6、成品保护………………………………………………………4 7、注意事项…………………………………………………………4 8、质量记录…………………………………………………………5 1 1、工程概况 本方案是为柳林县森泽煤铝有限责任公司余热利用电厂电气工程电缆桥架、竖井安装施工需要编制的。本工程采用 500*200 梯式桥架及配套三通、弯通、四通和 800*800 电缆竖井安装。 工程量小，但施工难度大。图纸设计竖井为 800*800，实际来货带法兰尺寸为 900*900。土建设计预留洞口为 800*800，并在地面上设计有防水台，致使竖井无法正常安装。为免影响工期，减少损失，我方准备将竖井直接固定到地面或防水台上，长度不合适的，用电气焊切割成合适的尺寸安装好之后，再用法兰或角钢固定到楼板上。 2、编制依据 a、施工图纸； b、建筑电气安装工程施工质量验收规范（GB50303-2002）。 c、建筑工程施工质量验收统一标准（GB50300-2001）。 d、施工标准图集。 e、本单位类似工程施工经验。 3、施工准备 3.1 材料及机具 3.1.1 材料： （1）电缆桥架、竖井应具有出厂合格证。 （2）电缆桥架、竖井应内外光滑 、平 整 ，无棱 刺 、扭 曲 变 形 ，其 型 号 、规格应符 合设计要求 。 （3）所 采用的紧 固件 、连 接件 均 应做 镀 锌 处 理 ，所 采用的支 架、吊 架均 应 2 做防腐处理。 （4）电缆桥架、竖井及支架等的外表面不应有明显磨损和划痕。 3.1.2 主要机具及设备： 电工工具、电焊机、切割机、手电钻、卷尺、水平尺、线坠、墨斗、梯子等。 3.1.3 劳动力配备 施工总技术负责人1 人，专业负责人1 人，安全员1 人，电工2 人，操作工4 人，电焊工2 人。 3.2 作业条件 3.2.1 配合结构施工，预留孔洞、预埋铁板和预埋吊杆、吊架全部完成。 3.2.2 建筑竖井内土建作业全部完...
