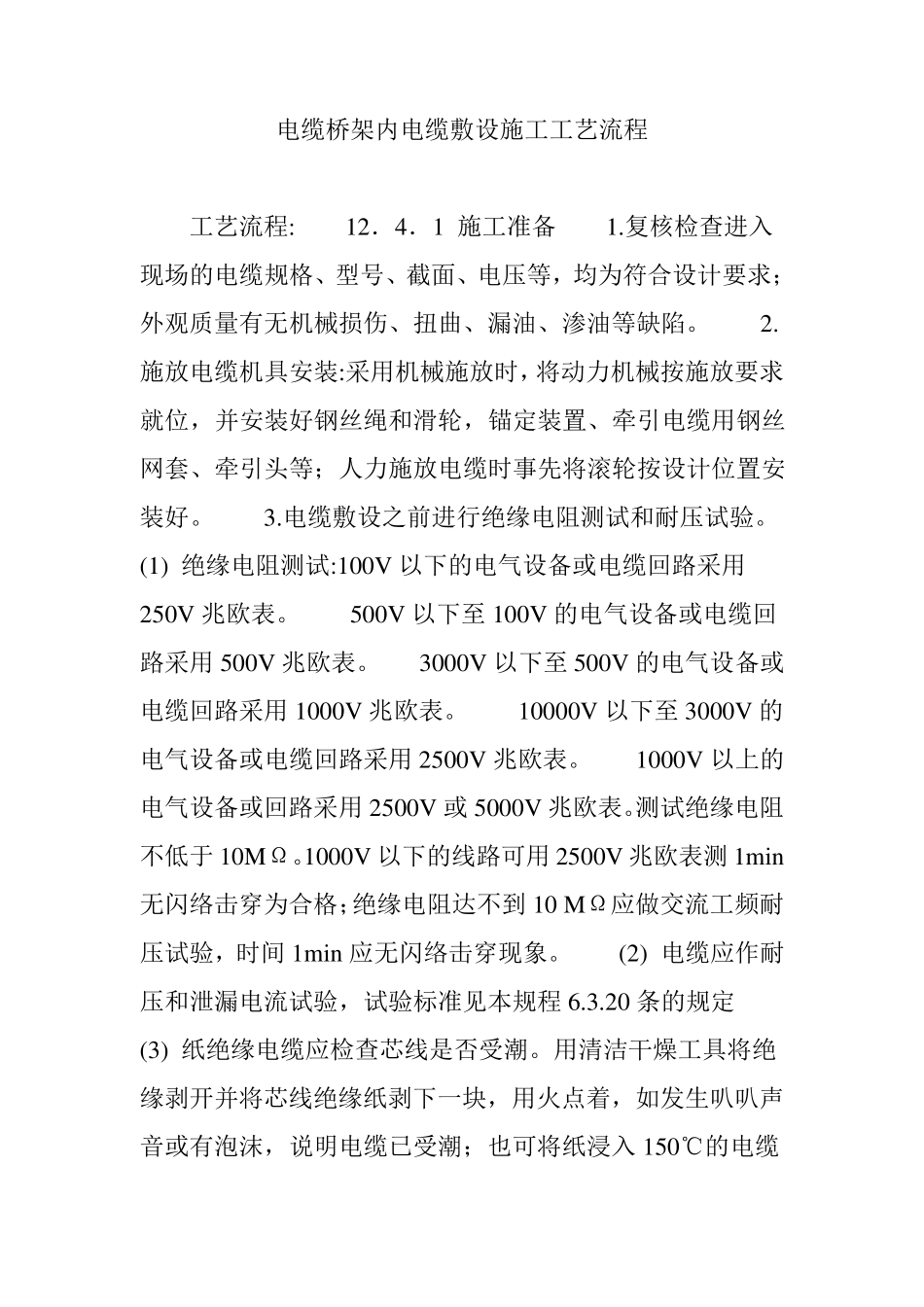

电缆桥架内电缆敷设施工工艺流程

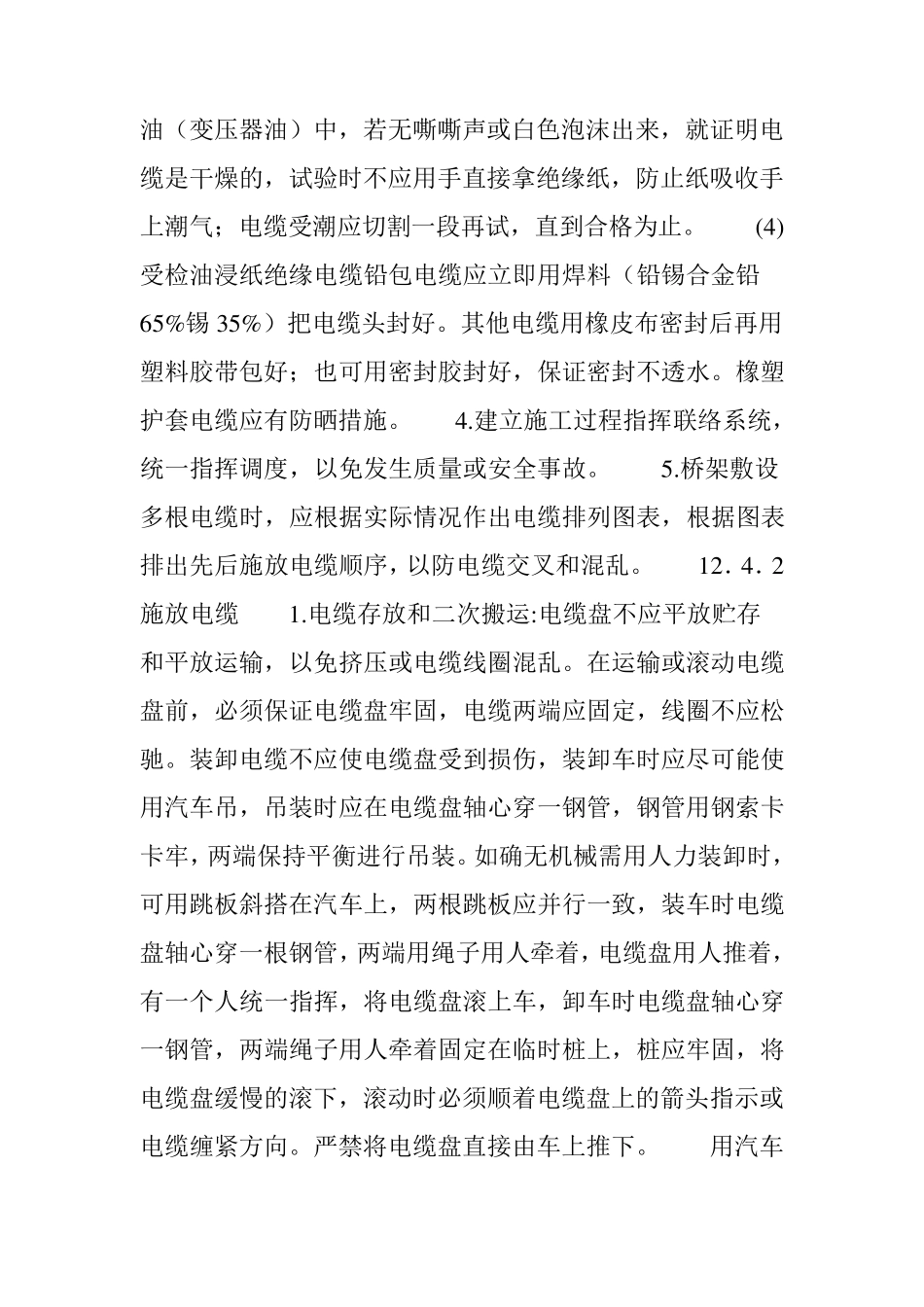

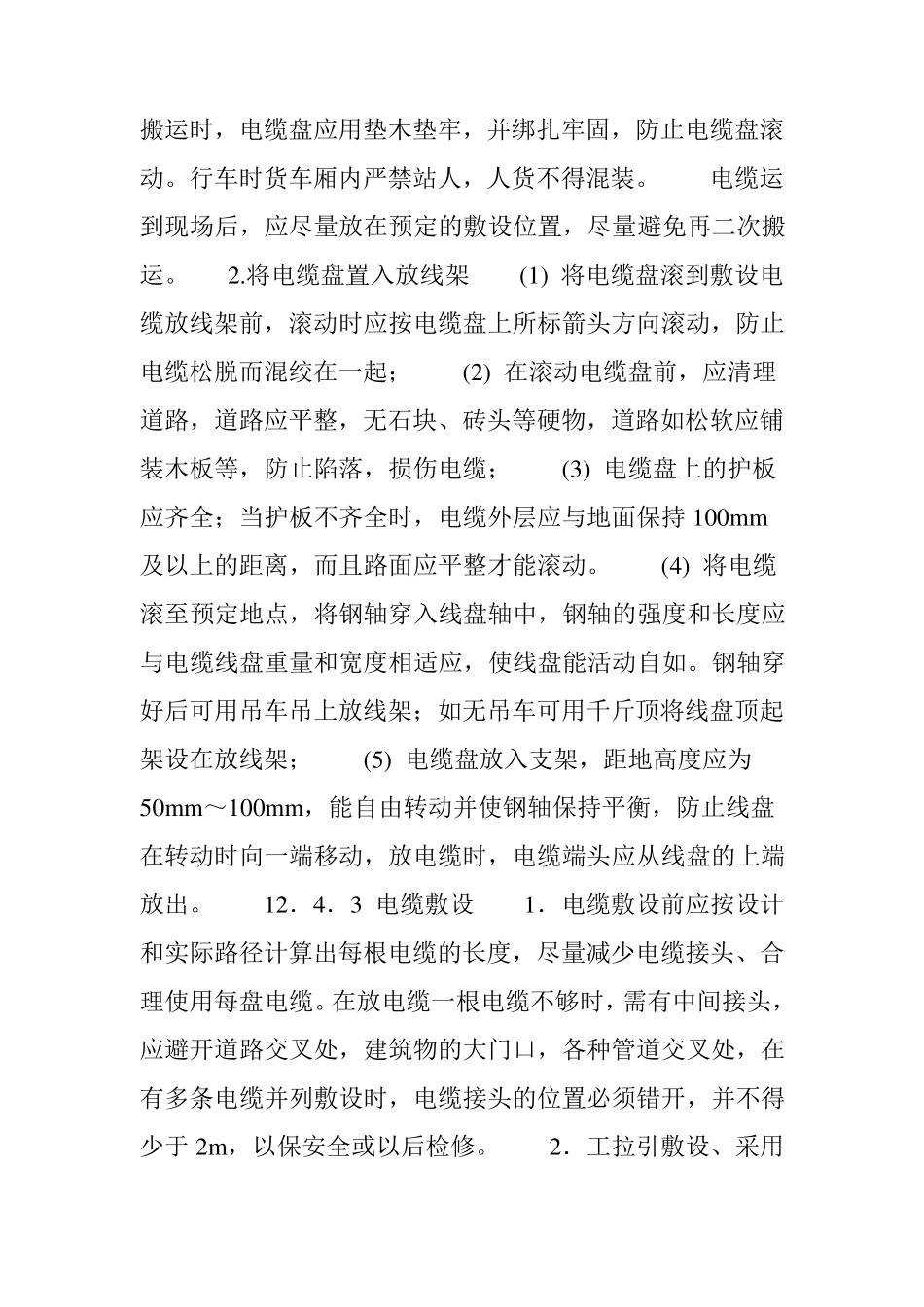

电缆桥架内电缆敷设施工工艺流程 工艺流程: 12．4．1 施工准备 1.复核检查进入现场的电缆规格、型号、截面、电压等，均为符合设计要求；外观质量有无机械损伤、扭曲、漏油、渗油等缺陷。 2.施放电缆机具安装:采用机械施放时，将动力机械按施放要求就位，并安装好钢丝绳和滑轮，锚定装置、牵引电缆用钢丝网套、牵引头等；人力施放电缆时事先将滚轮按设计位置安装好。 3.电缆敷设之前进行绝缘电阻测试和耐压试验。 (1) 绝缘电阻测试:100V 以下的电气设备或电缆回路采用250V 兆欧表。 500V 以下至100V 的电气设备或电缆回路采用500V 兆欧表。 3000V 以下至500V 的电气设备或电缆回路采用1000V 兆欧表。 10000V 以下至3000V 的电气设备或电缆回路采用2500V 兆欧表。 1000V 以上的电气设备或回路采用2500V 或5000V 兆欧表。测试绝缘电阻不低于10MΩ。1000V 以下的线路可用2500V 兆欧表测1min无闪络击穿为合格；绝缘电阻达不到 10 MΩ应做交流工频耐压试验，时间1min应无闪络击穿现象。 (2) 电缆应作耐压和泄漏电流试验，试验标准见本规程6.3.20 条的规定 (3) 纸绝缘电缆应检查芯线是否受潮。用清洁干燥工具将绝缘剥开并将芯线绝缘纸剥下一块，用火点着，如发生叭叭声音 或有泡 沫 ，说 明 电缆已 受潮；也 可将纸浸 入150℃ 的电缆油（变压器油）中，若无嘶嘶声或白色泡沫出来，就证明电缆是干燥的，试验时不应用手直接拿绝缘纸，防止纸吸收手上潮气；电缆受潮应切割一段再试，直到合格为止。 (4) 受检油浸纸绝缘电缆铅包电缆应立即用焊料（铅锡合金铅65%锡 35%）把电缆头封好。其他电缆用橡皮布密封后再用塑料胶带包好；也可用密封胶封好，保证密封不透水。橡塑护套电缆应有防晒措施。 4.建立施工过程指挥联络系统，统一指挥调度，以免发生质量或安全事故。 5.桥架敷设多根电缆时，应根据实际情况作出电缆排列图表，根据图表排出先后施放电缆顺序，以防电缆交叉和混乱。 12．4．2 施放电缆 1.电缆存放和二次搬运:电缆盘不应平放贮存和平放运输，以免挤压或电缆线圈混乱。在运输或滚动电缆盘前，必须 保证电缆盘牢 固 ，电缆两 端 应固 定 ，线圈不应松驰 。装 卸 电缆不应使 电缆盘受到损 伤 ，装 卸 车 时应尽 可能 使用汽 车 吊 ，吊 装 时应在电缆盘轴 心 穿 一钢 管 ，钢 管 用钢 索 卡卡 牢 ，两 端 保持 平衡 进 行 吊 装 。如 确 无机 械 ...
