电缆桥架安装和桥架内电缆敷设

电缆桥架安装和桥架内电缆敷设_第1页
电缆桥架安装和桥架内电缆敷设_第2页
电缆桥架安装和桥架内电缆敷设_第3页

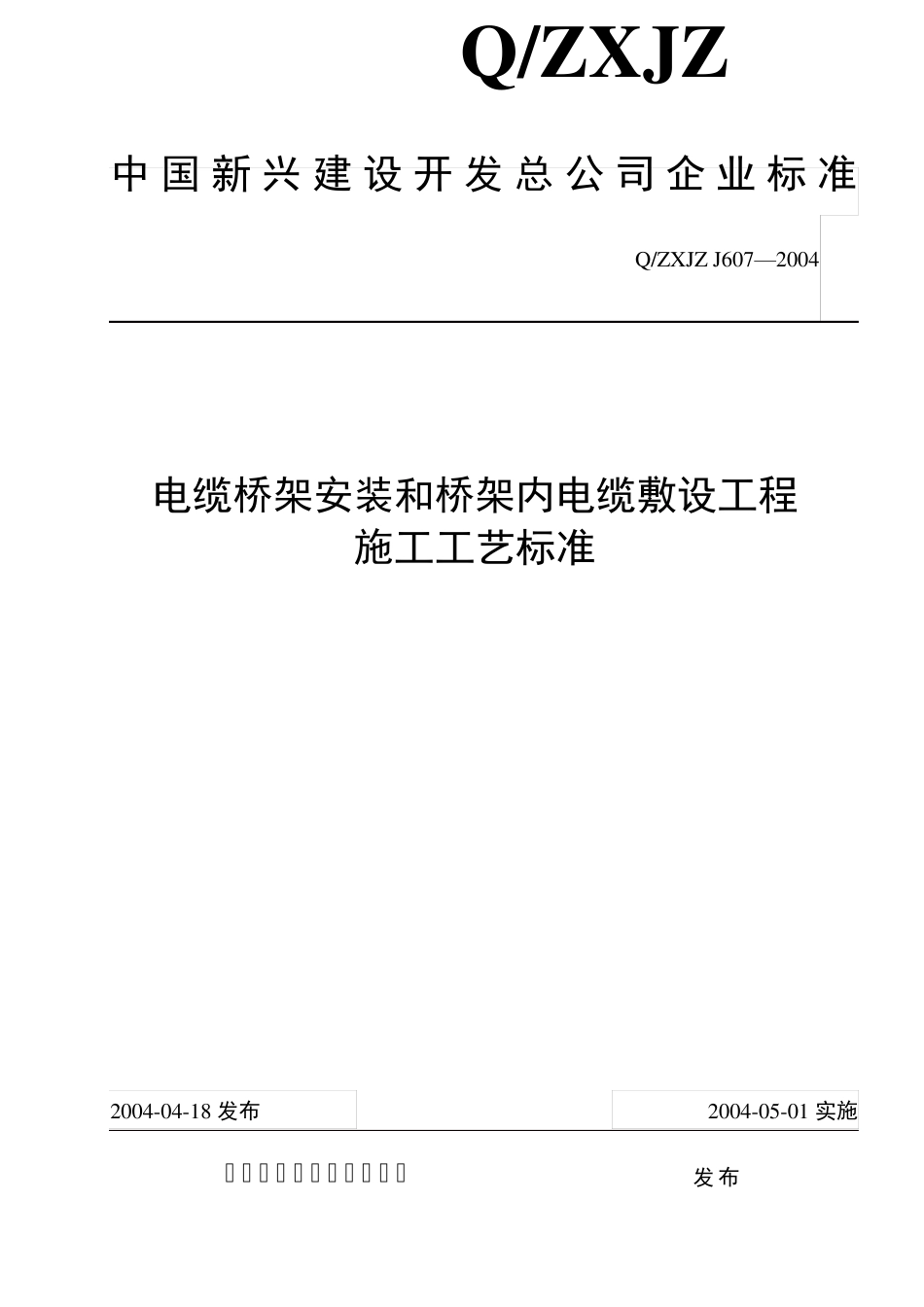

中国新兴建设开发总公司企业 标 准 Q/ZXJZ Q/ZXJZ J607—2004 电缆桥架安装和桥架内电缆敷设工程 施工工艺标准 2004-04-18 发布 2004-05-01 实施 中国新兴建设开发总公司 发布 Q/ZXJZ J607—2004 I 目 次 1 范围 ................................................................................ 1 2 引用标准 ............................................................................ 1 3 施工准备 ............................................................................ 1 4 操作工艺 ............................................................................ 1 5 质量控制 ............................................................................ 5 6 质量标准 ............................................................................ 6 7 成品保护 ............................................................................ 7 Q/ZXJZ J607—2004 1 电缆桥架安装和桥架内电缆敷设工程施工工艺标准 1 范围 本章适用于建筑物内电缆桥架安装和桥架内电缆敷设工程。 2 引用标准 《建筑电气工程施工质量验收规范GB 50303-2002》 《北京市标准建筑安装分项工程施工工艺规程(第四分册)DBJ 01-26-96》 《建筑电气通用图集-内线工程92DQ5》 《高层民用建筑设计防火规范(GB50045-95)》。 3 施工准备 3.1 材料要求: 3.1.1 主要材料:电缆桥架、盖板、隔板、电缆、支吊架。 3.1.2 辅助材料:电焊条、绝缘导线、铜端子、镀锌带母螺栓、镀锌垫圈、镀锌弹簧垫圈、酚醛防锈漆、汽油、镀锌电缆卡子。 3.1.3 所有材料规格、型号及电压等级应符合设计要求,并有产品合格证。 3.1.4 桥架外观检查:部件齐全,表面光滑、不变形;钢制桥架涂层完整,无锈蚀;玻璃钢制桥架色泽均匀,无破损碎裂;铝合金桥架涂层完整,无扭曲变形,不压扁,表面不划伤。 3.1.5 电缆外观完好无损,无压扁和扭曲现象。外皮、绝缘层无老化及裂纹。电缆外护层有明显标识和制造厂标。电缆合格证有生产许可证编号,按《额定电压450/750V 及以下聚氯乙烯绝缘电缆》GB 5023.1~ 5023.7 标准生产的产品有3C 认证标志。 3.1.6 镀锌材料:采用钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时,都应经过镀锌处理。 3.1.7...
