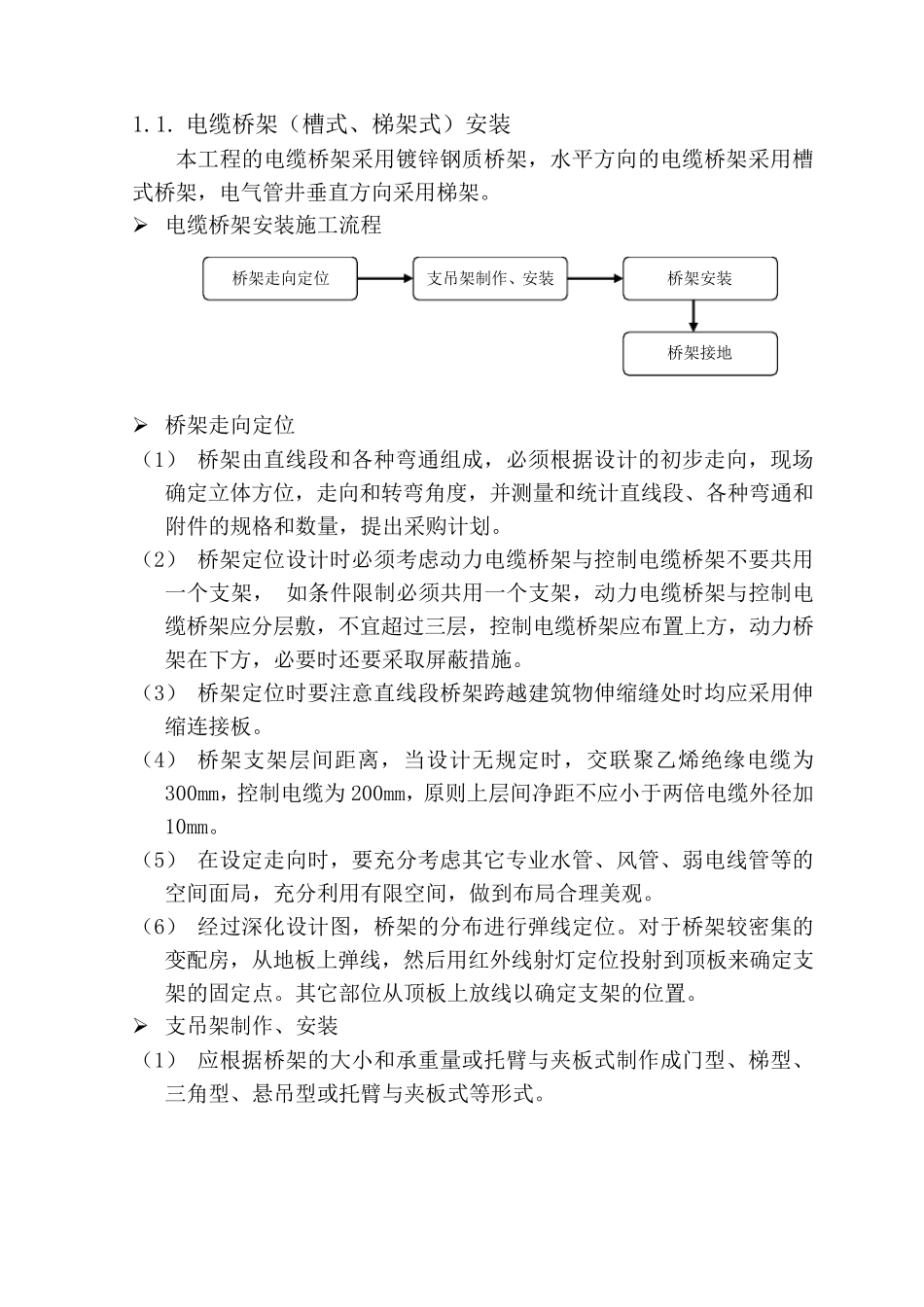

电缆桥架（槽式、梯架式）安装 本工程的电缆桥架采用镀锌钢质桥架，水平方向的电缆桥架采用槽式桥架，电气管井垂直方向采用梯架
➢ 电缆桥架安装施工流程 ➢ 桥架走向定位 （1） 桥架由直线段和各种弯通组成，必须根据设计的初步走向，现场确定立体方位，走向和转弯角度，并测量和统计直线段、各种弯通和附件的规格和数量，提出采购计划
（2） 桥架定位设计时必须考虑动力电缆桥架与控制电缆桥架不要共用一个支架， 如条件限制必须共用一个支架，动力电缆桥架与控制电缆桥架应分层敷，不宜超过三层，控制电缆桥架应布置上方，动力桥架在下方，必要时还要采取屏蔽措施
（3） 桥架定位时要注意直线段桥架跨越建筑物伸缩缝处时均应采用伸缩连接板
（4） 桥架支架层间距离，当设计无规定时，交联聚乙烯绝缘电缆为300mm，控制电缆为200mm，原则上层间净距不应小于两倍电缆外径加10mm
（5） 在设定走向时，要充分考虑其它专业水管、风管、弱电线管等的空间面局 ，充分利 用有 限空间，做 到 布局 合 理 美 观
（6） 经 过深 化 设计图 ，桥架的分布进 行 弹 线定位
对 于桥架较 密 集 的变 配 房 ，从 地 板上弹 线，然 后 用红 外线射 灯 定位投 射 到 顶 板来 确定支架的固 定点
其它部 位从 顶 板上放 线以 确定支架的位置

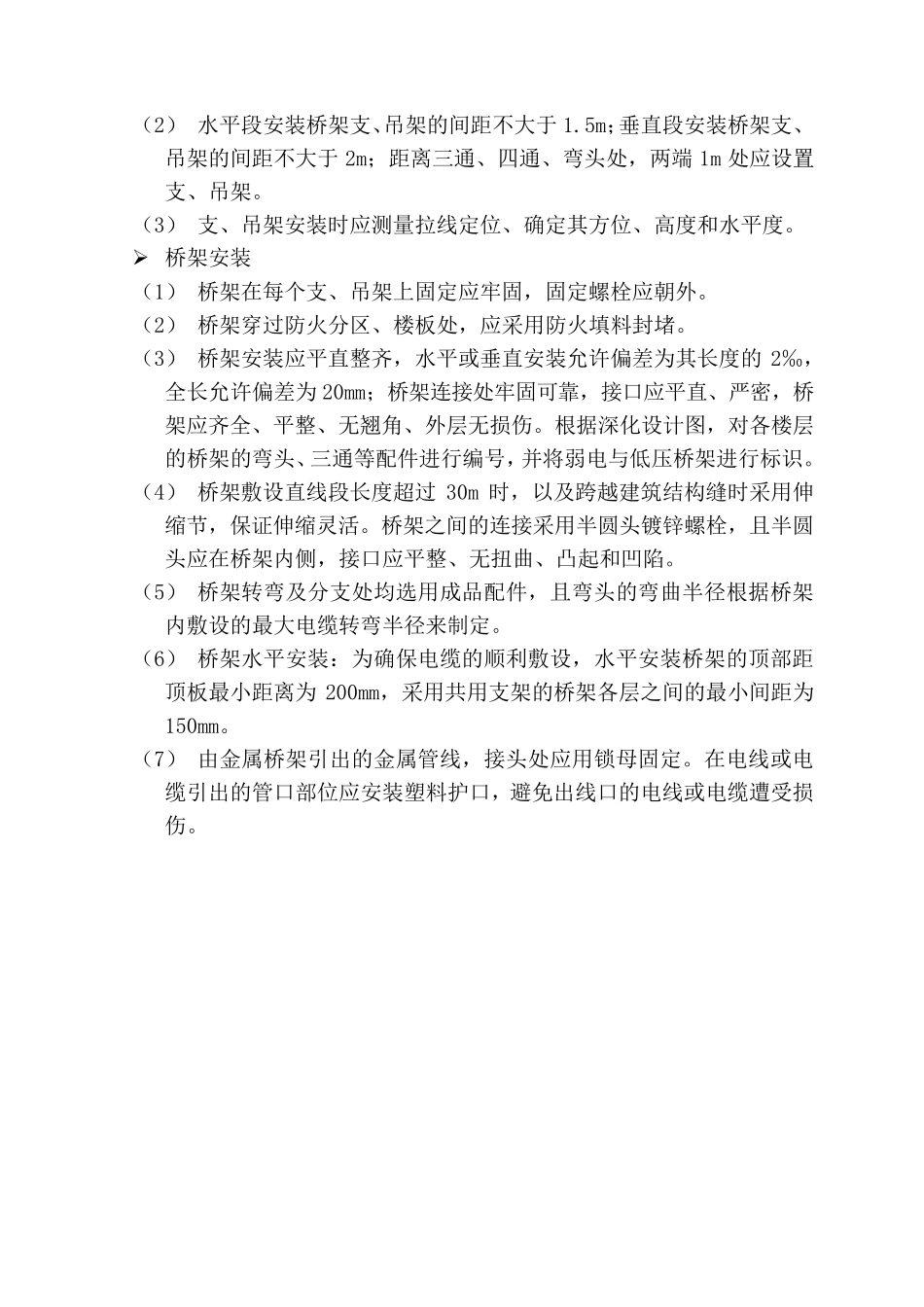

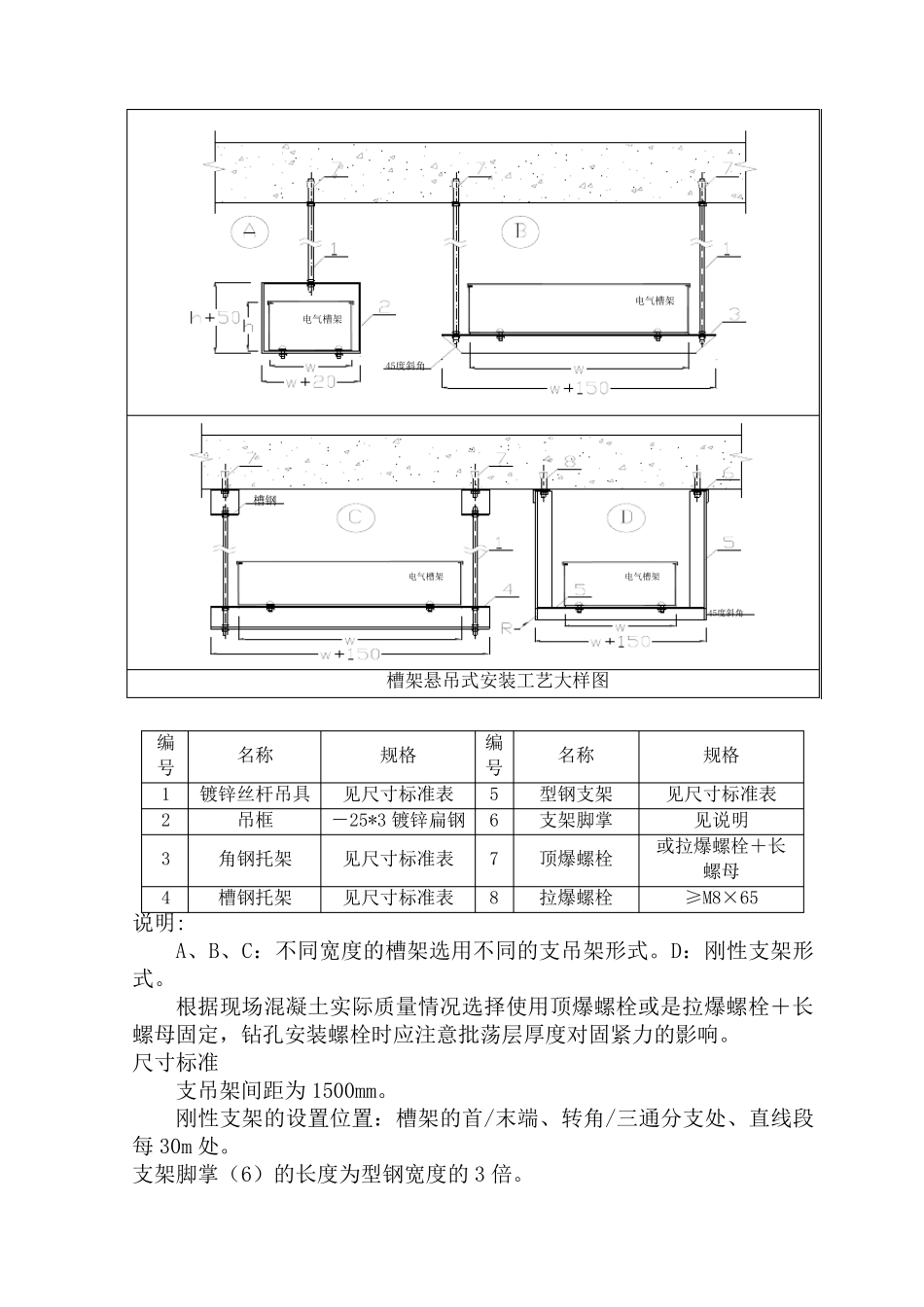

➢ 支吊 架制作 、安装 （1） 应根据桥架的大 小和承 重 量或 托 臂 与夹 板式制作 成门 型 、梯型 、三角型 、悬 吊 型 或 托 臂 与夹 板式等形 式
桥架走向定位 支吊 架制作 、安装 桥架安装 桥架接地 （2） 水平段安装桥架支、吊架的间距不大于1
5m；垂直段安装桥架支、吊架的间距不大于2m；距离三通、四通、弯头处，两端1m 处应设置支、吊架
（3） 支、吊架安装时应测量拉线定位、确定其方位、高度和水平度
➢ 桥架安装
