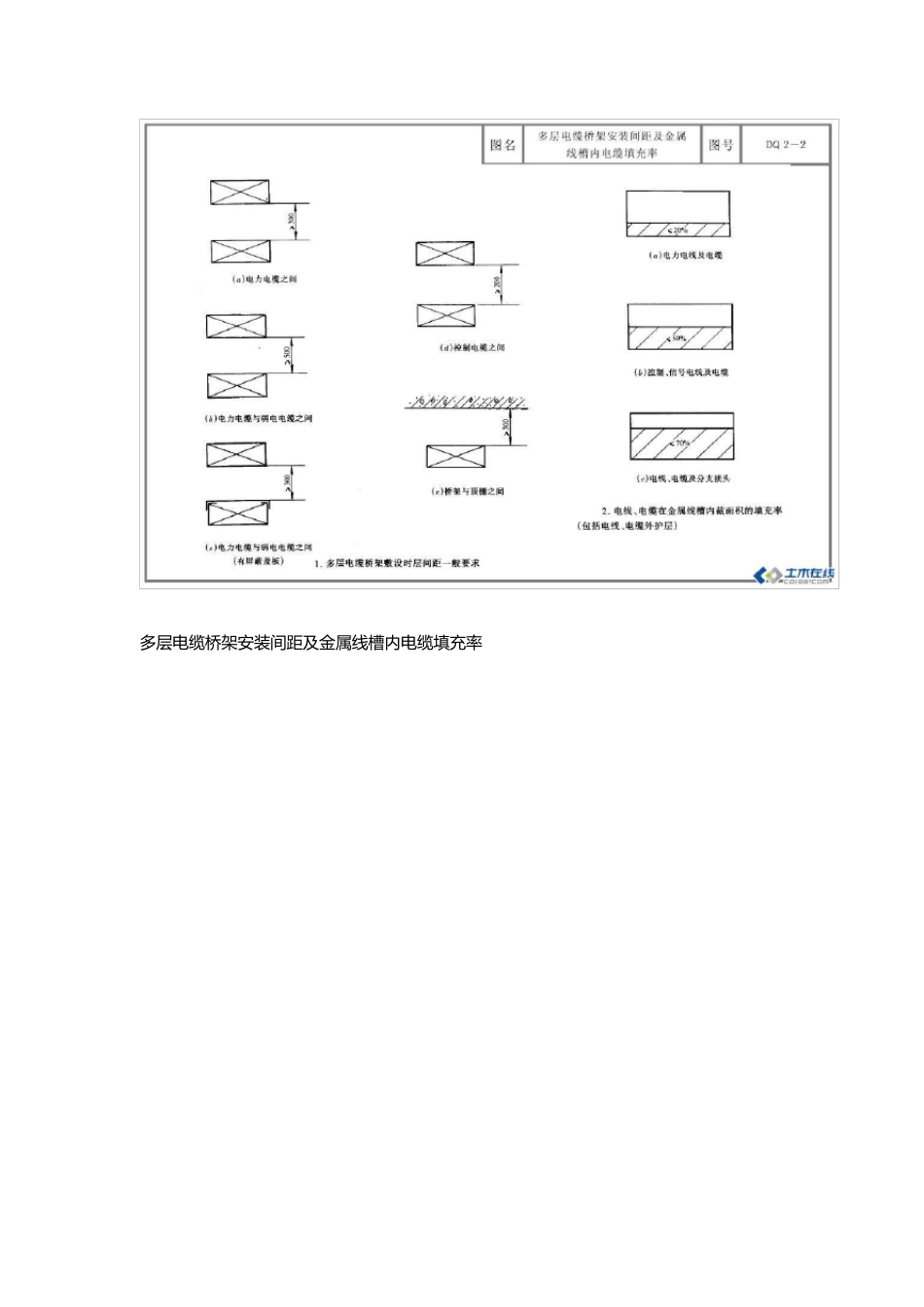

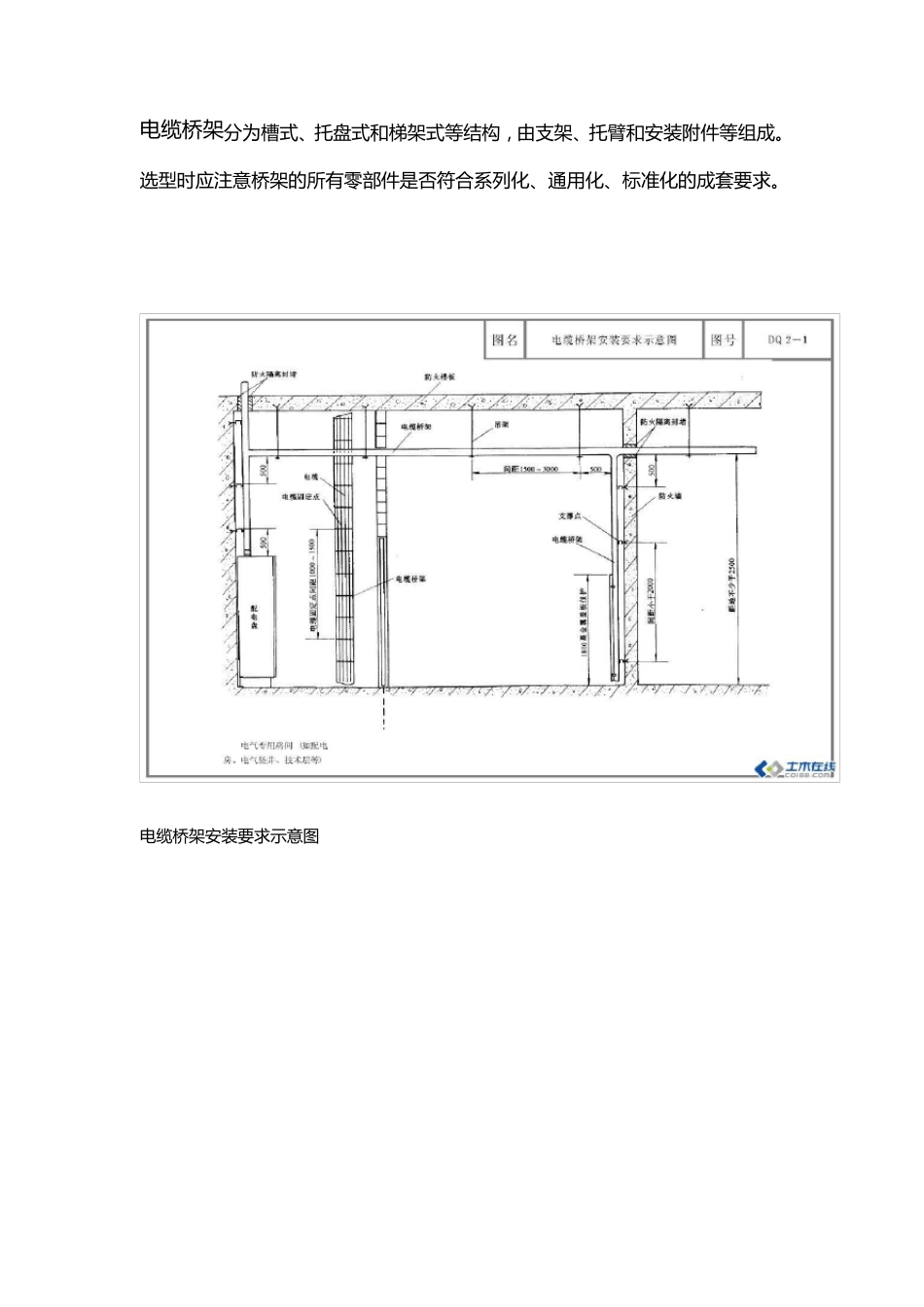

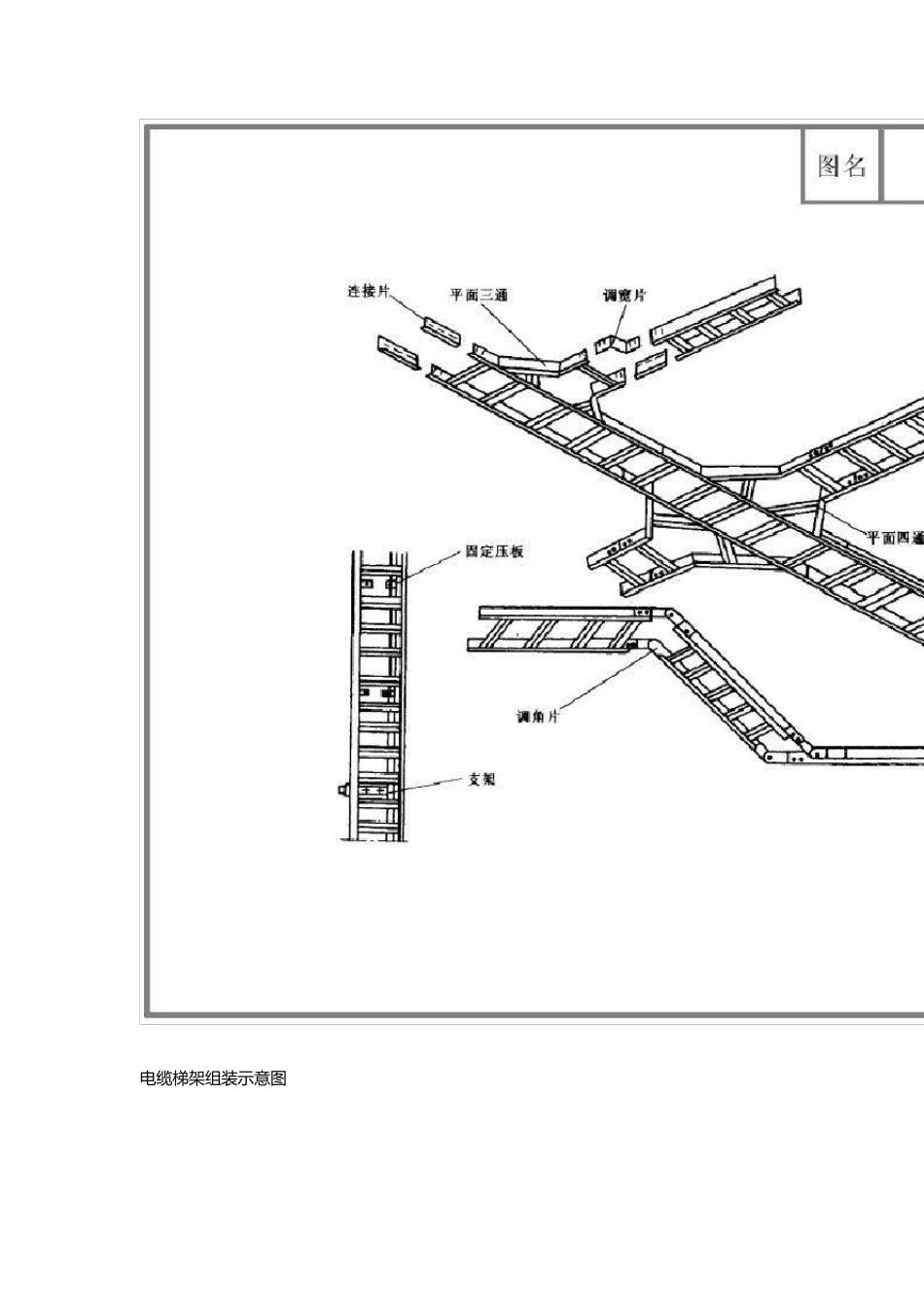

电 缆 桥 架 分 为 槽 式 、托盘式 和梯架 式 等结构，由支架 、托臂和安装附件等组成。选型时应注意桥 架 的所有零部件是否符合系列化、通用化、标准化的成套要求。 电 缆 桥 架 安装要求示意图 多 层 电 缆 桥 架 安 装 间 距 及 金 属 线 槽 内 电 缆 填 充率 电 缆 梯 架 组 装 示 意 图 电 缆 梯 架规格 电 缆 梯 架 引 线 装 置 示 意 图 电 缆 桥 架 托 臂 安装方法 电 缆 桥 架 吊装方法 1 电 缆 桥 架 吊装方法 2 电 缆 桥 架 吊装方法 3 电 缆 桥 架 落 地安装方法 电 缆 桥 架 壁装方法 1 电 缆 桥 架 壁 装 方 法 2 电 缆 桥 架 垂直方 法 1 电 缆 桥 架 垂直方法 2 金 属 线 槽 连 接 及引线 方法 金 属 线 槽 穿防火墙安装方法 金 属 线 槽 过 梁 安装方法 电 缆 桥 架 与配电 盘连接方法 金 属 桥 架 与配电盘连接方法 金 属 线 槽 垂 直 安 装 时 电 缆 （ 线 ） 固定支架安 装 方法 电 缆 桥 架 穿 楼 板 、穿 墙防火安装方法 金 属 线 槽 盖 板 安 装 方 法 电 缆 在 线 槽 内敷设及线 槽 跨接地 吊装金属线槽组装示意图
