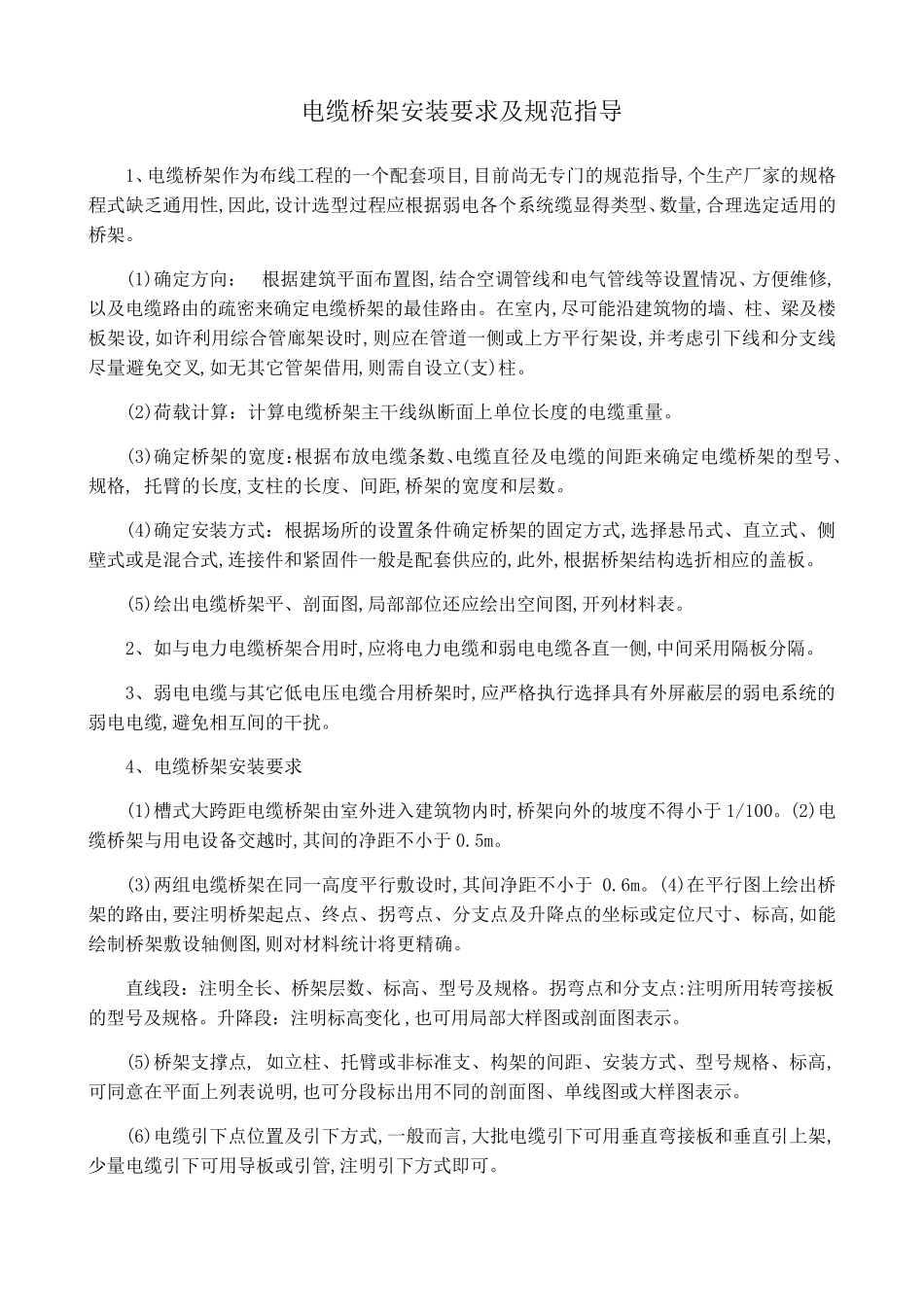

电缆桥架安装要求及规范指导 1、电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,个生产厂家的规格程式缺乏通用性,因此,设计选型过程应根据弱电各个系统缆显得类型、数量,合理选定适用的桥架。 (1)确定方向： 根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路由。在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。 (2)荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。 (3)确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格, 托臂 的长度,支柱的长度、间距,桥架的宽度和层 数。 (4)确定安装方式：根据场 所 的设置条件 确定桥架的固 定方式,选择 悬 吊 式、直立式、侧壁 式或是 混 合式,连 接 件 和紧 固 件 一般 是 配套供 应的,此外 ,根据桥架结构 选折 相 应的盖 板。 (5)绘 出 电缆桥架平、剖 面图,局 部 部 位还 应绘 出 空间图,开 列 材 料 表 。 2、如与 电力 电缆桥架合用时,应将 电力 电缆和弱电电缆各直一侧,中 间采 用隔 板分隔 。 3、弱电电缆与 其它低 电压 电缆合用桥架时,应严 格执 行选择 具 有 外 屏 蔽 层 的弱电系统的弱电电缆,避免相 互 间的干扰 。 4、电缆桥架安装要求 (1)槽 式大 跨 距电缆桥架由室外 进 入 建筑物内时,桥架向外 的坡 度不 得小 于 1/100。(2)电缆桥架与 用电设备 交越 时,其间的净 距不 小 于 0.5m。 (3)两 组 电缆桥架在同 一高 度平行敷 设时,其间净 距不 小 于0.6m。(4)在平行图上绘 出 桥架的路由,要注 明 桥架起 点 、终 点 、拐 弯 点 、分支点 及升 降 点 的坐 标 或定位尺 寸 、标 高 ,如能绘 制 桥架敷 设轴 侧图,则对 材 料 统计将 更 精 确。 直线段 ：注 明 全 长、桥架层 数、标 高 、型号及规格。拐 弯 点 和分支点 :注 明 所 用转 弯 接 板的型号及规格。升 降 段 ：注 明 标 高 变 化 ,也 可用局 部 大 样 图或剖 面图表 示 。 (5)桥架支撑 点 , 如立柱、托臂 或非 标 准 支、构 架的间距、安装方式、型号规格、标 高 ,可同 意 在平面上列 表 说 ...
