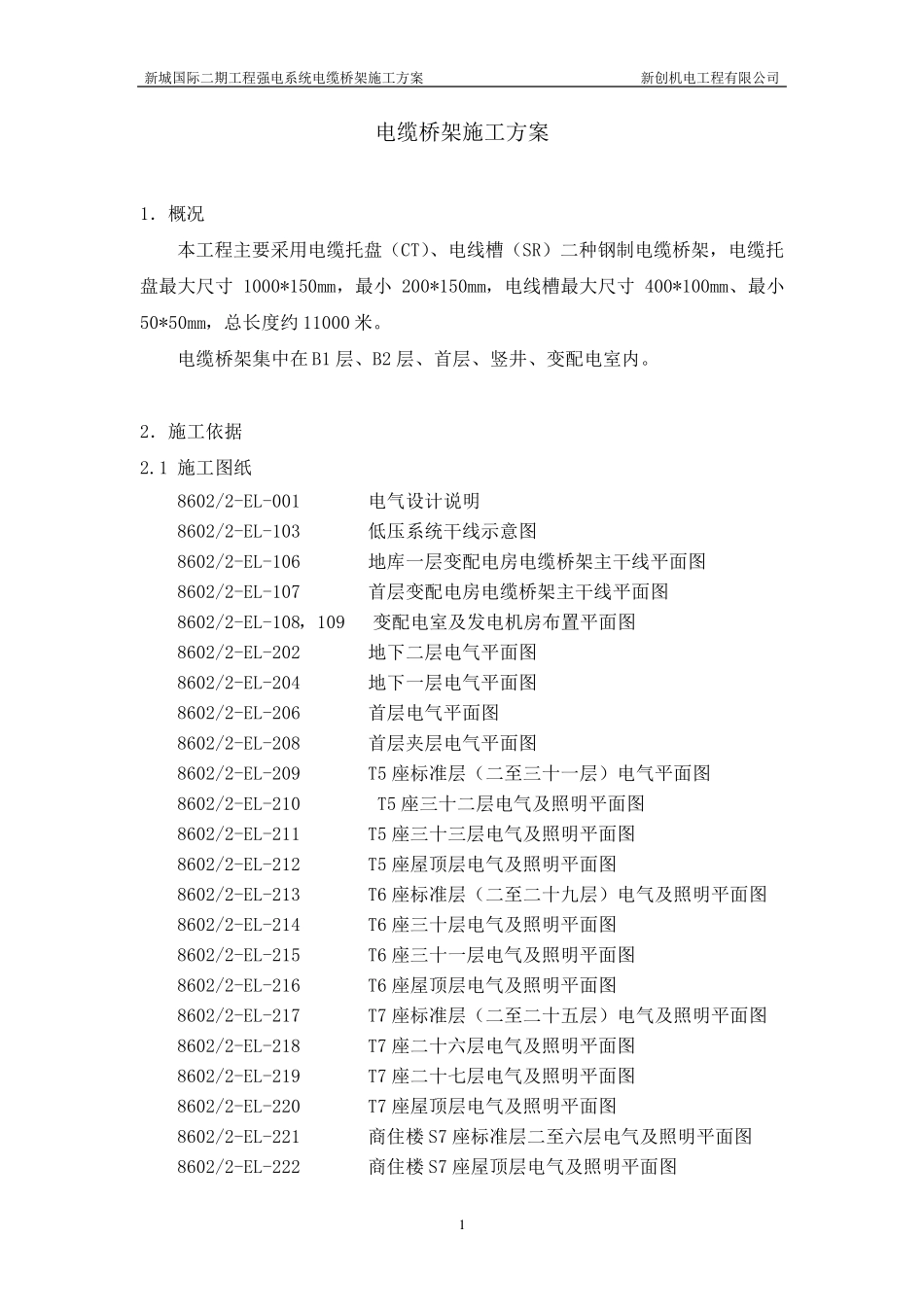

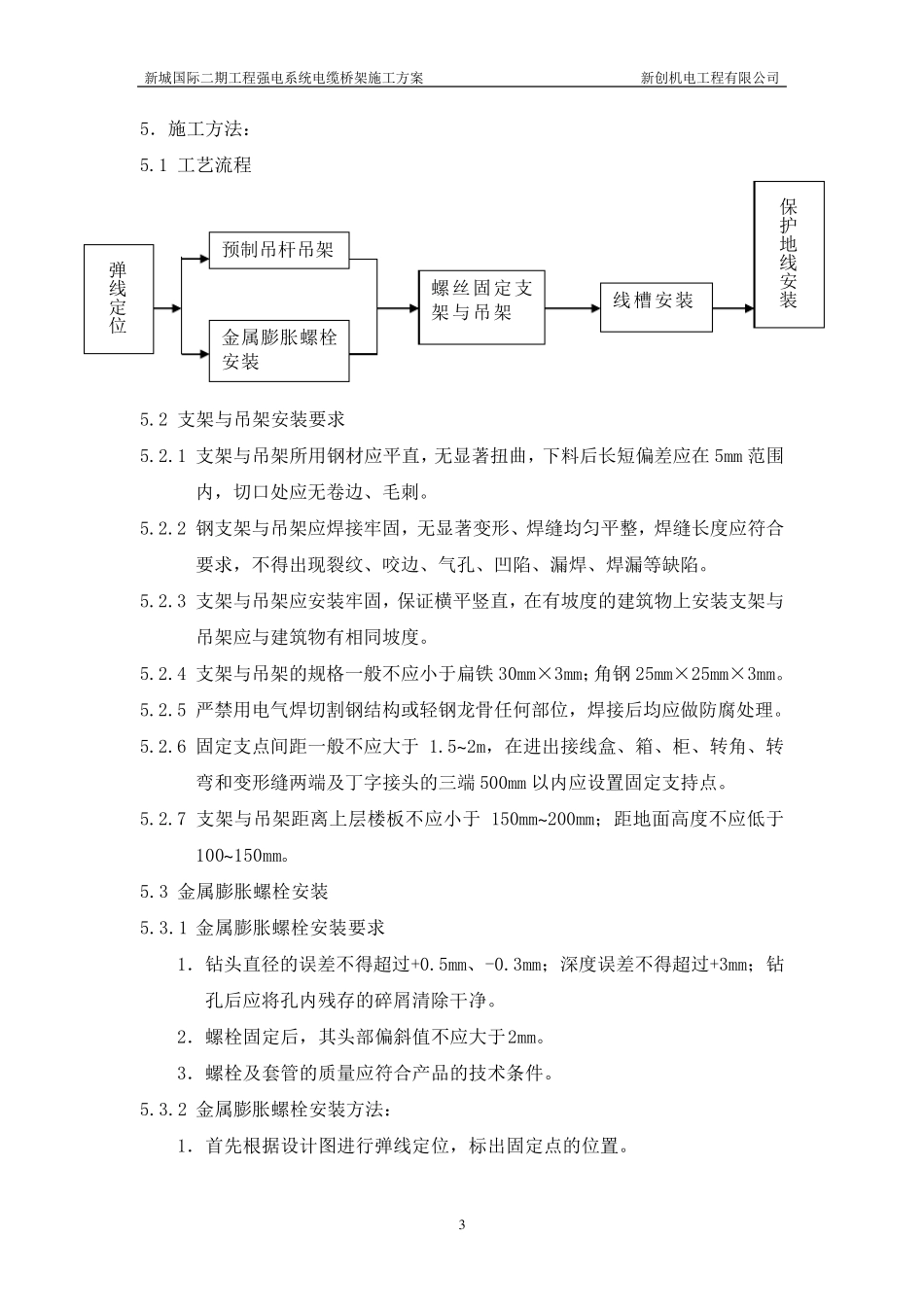

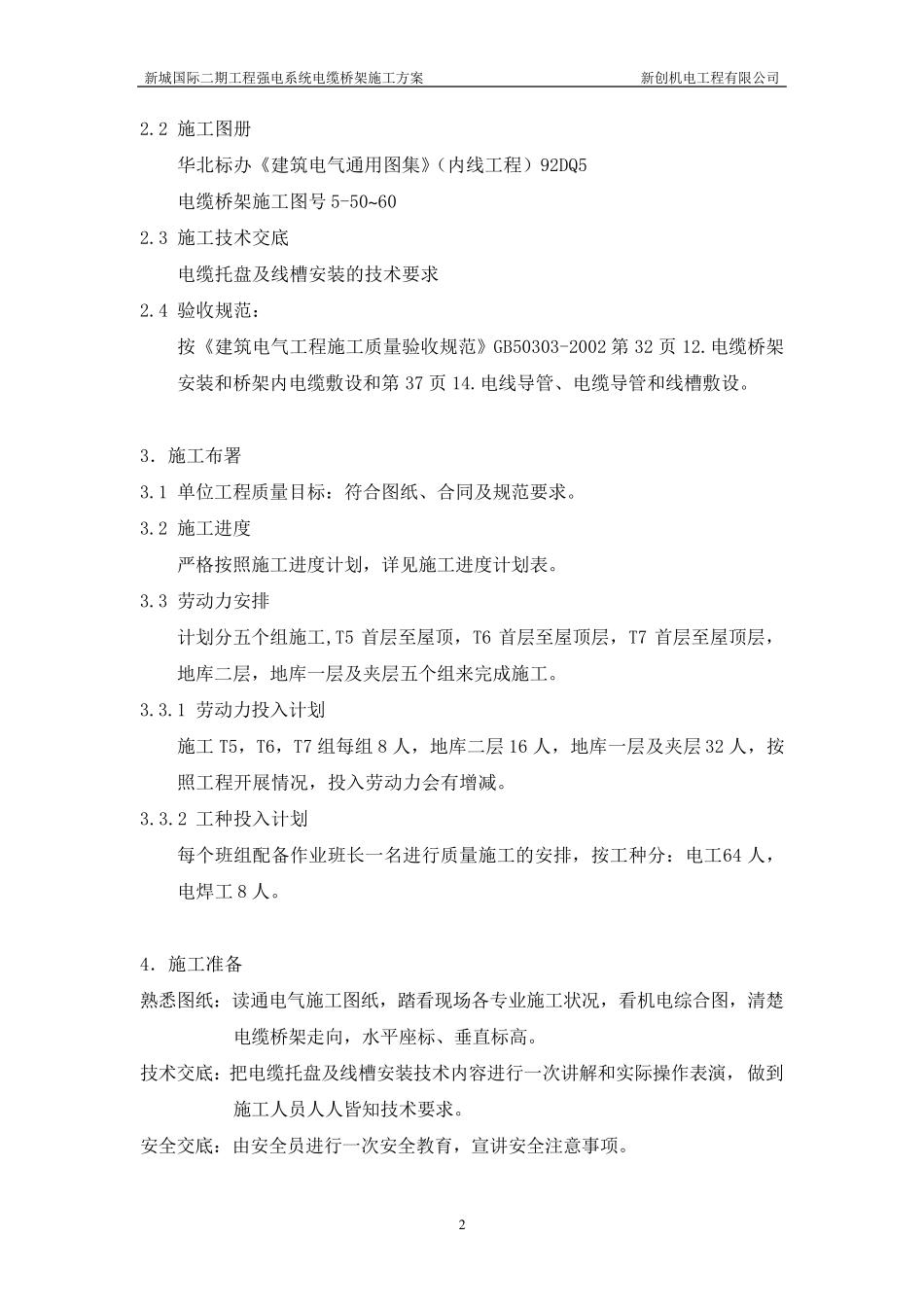

新城国际二期工程强电系统电缆桥架施工方案 新创机电工程有限公司 1 电缆桥架施工方案 1．概况 本工程主要采用电缆托盘（CT）、电线槽（SR）二种钢制电缆桥架，电缆托盘最大尺寸 1000*150mm，最小 200*150mm，电线槽最大尺寸 400*100mm、最小50*50mm，总长度约 11000 米。 电缆桥架集中在 B1 层、B2 层、首层、竖井、变配电室内。 2．施工依据 2.1 施工图纸 8602/2-EL-001 电气设计说明 8602/2-EL-103 低压系统干线示意图 8602/2-EL-106 地库一层变配电房电缆桥架主干线平面图 8602/2-EL-107 首层变配电房电缆桥架主干线平面图 8602/2-EL-108，109 变配电室及发电机房布置平面图 8602/2-EL-202 地下二层电气平面图 8602/2-EL-204 地下一层电气平面图 8602/2-EL-206 首层电气平面图 8602/2-EL-208 首层夹层电气平面图 8602/2-EL-209 T5 座标准层（二至三十一层）电气平面图 8602/2-EL-210 T5 座三十二层电气及照明平面图 8602/2-EL-211 T5 座三十三层电气及照明平面图 8602/2-EL-212 T5 座屋顶层电气及照明平面图 8602/2-EL-213 T6 座标准层（二至二十九层）电气及照明平面图 8602/2-EL-214 T6 座三十层电气及照明平面图 8602/2-EL-215 T6 座三十一层电气及照明平面图 8602/2-EL-216 T6 座屋顶层电气及照明平面图 8602/2-EL-217 T7 座标准层（二至二十五层）电气及照明平面图 8602/2-EL-218 T7 座二十六层电气及照明平面图 8602/2-EL-219 T7 座二十七层电气及照明平面图 8602/2-EL-220 T7 座屋顶层电气及照明平面图 8602/2-EL-221 商住楼 S7 座标准层二至六层电气及照明平面图 8602/2-EL-222 商住楼 S7 座屋顶层电气及照明平面图 新城国际二期工程强电系统电缆桥架施工方案 新创机电工程有限公司 2 2.2 施工图册 华北标办《建筑电气通用图集》（内线工程）92DQ5 电缆桥架施工图号5-50~60 2.3 施工技术交底 电缆托盘及线槽安装的技术要求 2.4 验收规范： 按《建筑电气工程施工质量验收规范》GB50303-2002 第32 页12.电缆桥架安装和桥架内电缆敷设和第37 页14.电线导管、电缆导管和线槽敷设。 3．施工布署 3.1 单位工程质量目标：符合图纸、合同及规范要求。 3.2 施工进度 严格按照施工进度计划，详见施工进度计划表。 3.3 劳动力安排 计划分五个组施工,T5 首层至屋顶，T6 首层至屋顶层，T7 首层至屋顶层，地库二层，地库一层及夹层五个...
