电缆桥架施工要求及规范

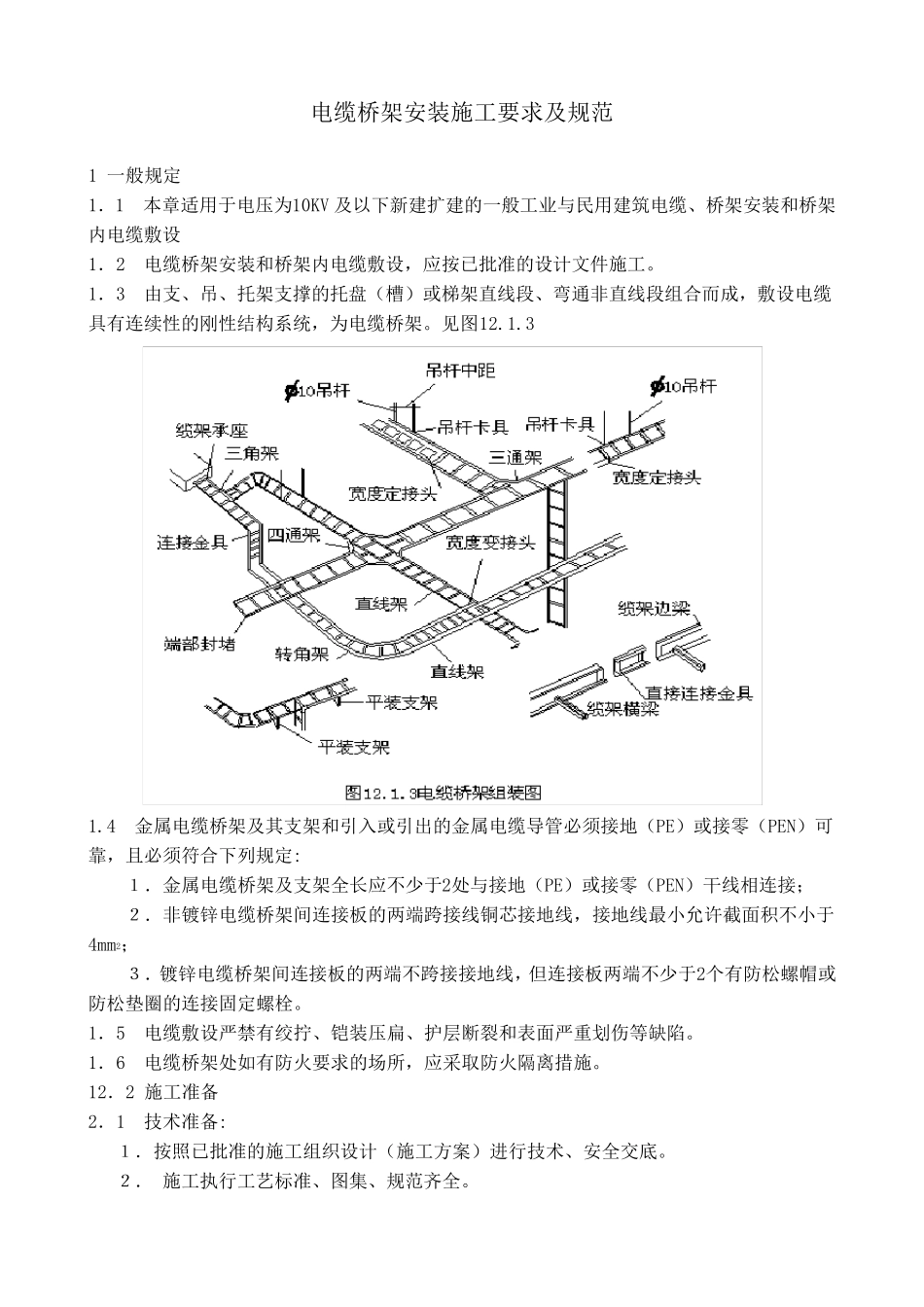

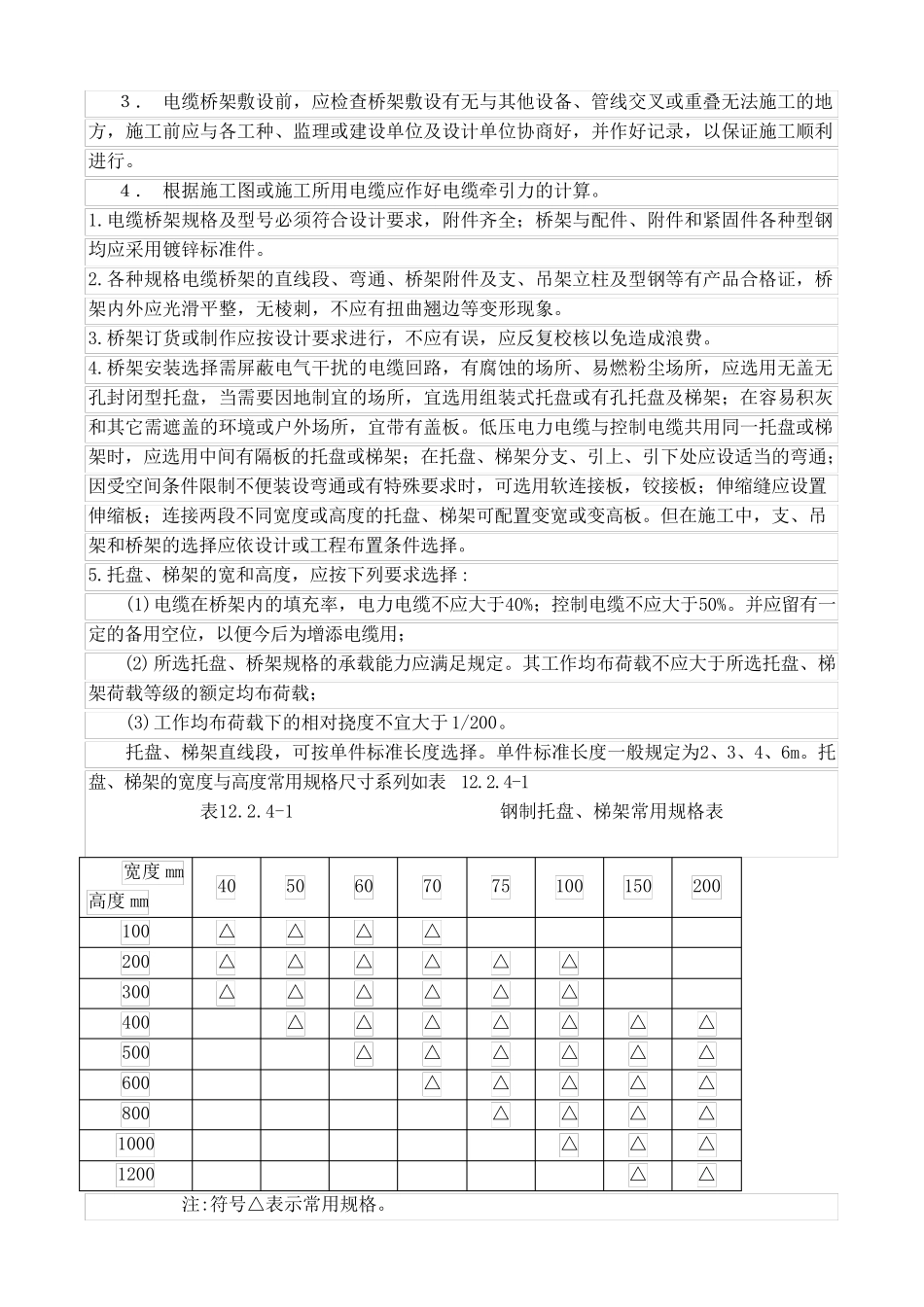

电缆桥架安装施工要求及规范 1 一般规定 1．1 本章适用于电压为10KV 及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设 1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。 1．3 由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。见图12.1.3 1.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定: １．金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接； ２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2； ３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。 1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。 1．6 电缆桥架处如有防火要求的场所，应采取防火隔 离 措 施。 12．2 施工准备 2．1 技 术 准备 : １．按照 已批准的施工组织 设计（施工方 案 ）进 行 技 术 、安全交 底 。 ２． 施工执 行 工艺 标 准、图集 、规范齐 全。 ３ ． 电 缆 桥 架 敷 设 前 ， 应 检 查 桥 架 敷 设 有 无 与 其 他 设 备 、 管 线 交 叉 或 重 叠 无 法 施 工 的 地方 ， 施 工 前 应 与 各 工 种 、 监 理 或 建 设 单 位 及 设 计 单 位 协 商 好 ， 并 作 好 记 录 ， 以 保 证 施 工 顺 利进 行 。 ４ ． 根 据 施 工 图 或 施 工 所 用 电 缆 应 作 好 电 缆 牵 引 力 的 计 算 。 1.电 缆 桥 架 规 格 及 型 号 必 须 符 合 设 计 要 求 ， 附 件 齐 全 ； 桥 架 与 配 件 、 附 件 和 紧 固 件 各 种 型 钢均 应 采 用 镀 锌 标 准 件 。 2.各 种 规 格 电 缆 桥 架 的 直 线 段 、 弯 通 、 桥 架 附 件 及 支 、 吊 架 立 柱 及 型 钢 等 有 产 品 合 格 证 ， 桥架 内 外 应 光 滑 平 整 ， 无 棱 刺 ， 不 应 有 扭 曲 翘 边 等 变 形 现 象 。 3.桥 架 订 货 或 制 作 应 按 设 计 要 求 进 行 ， 不 应 有 误 ， 应 反 复 校核以 免造成...
