电缆桥架电缆敷设施工方案

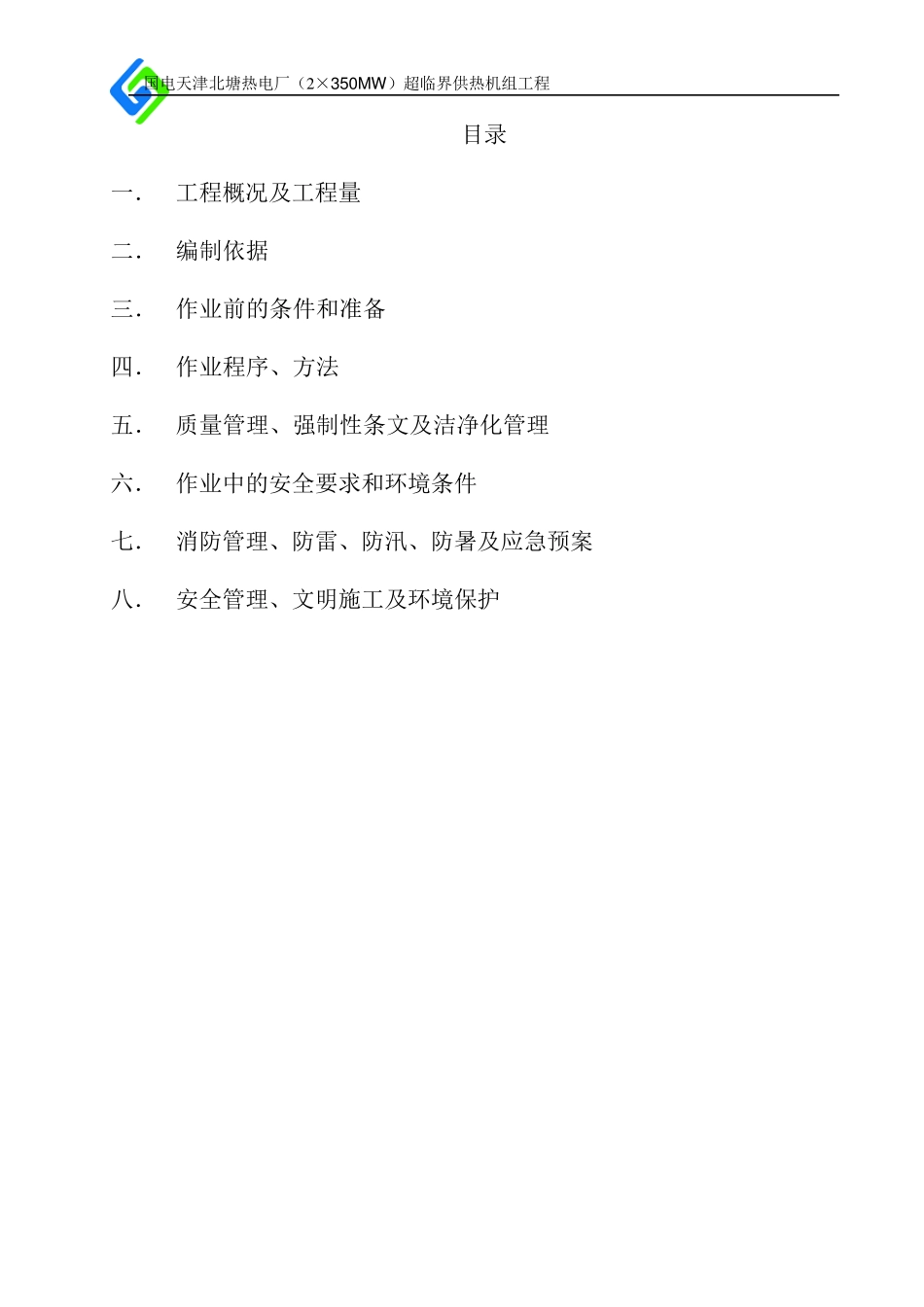

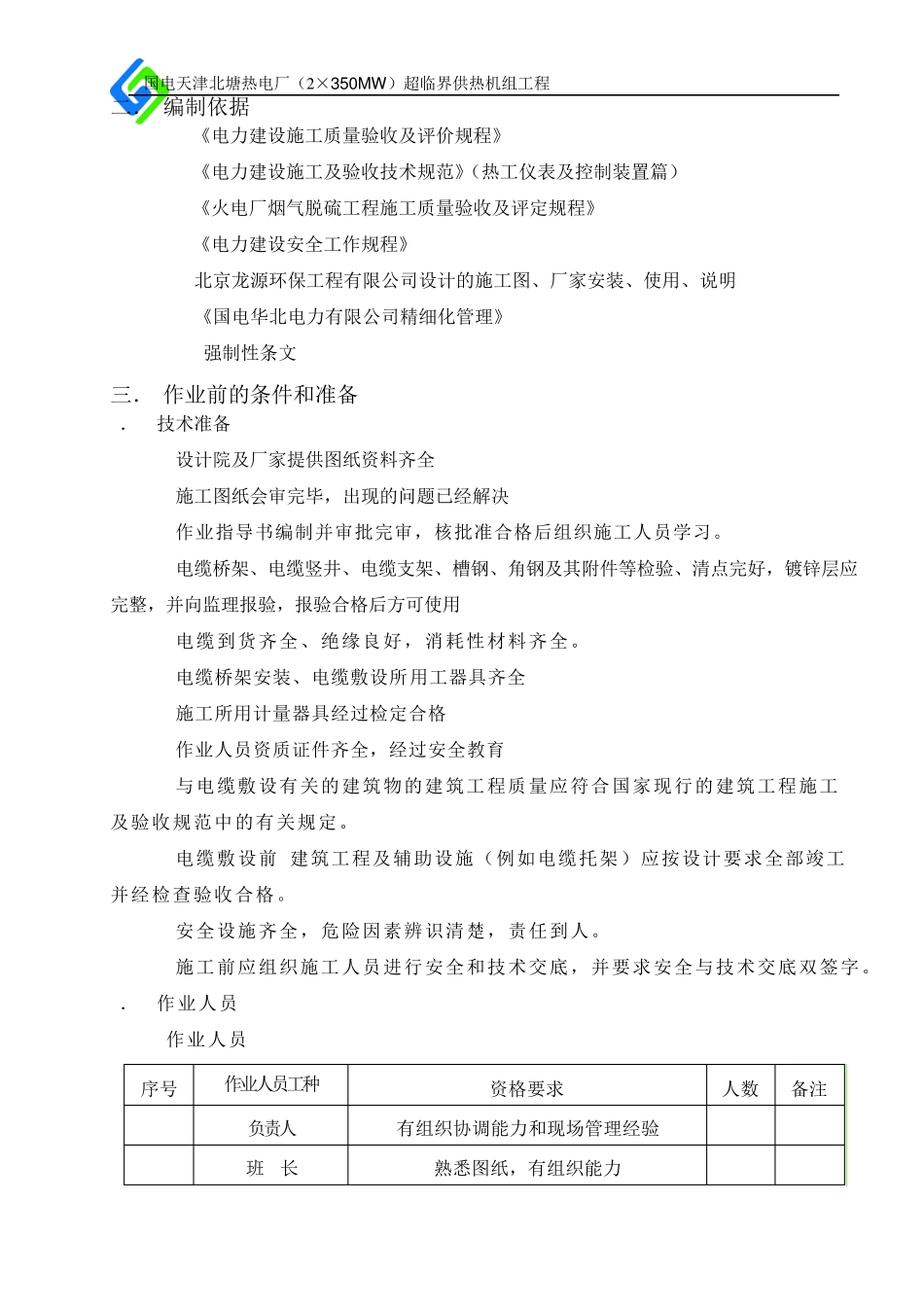

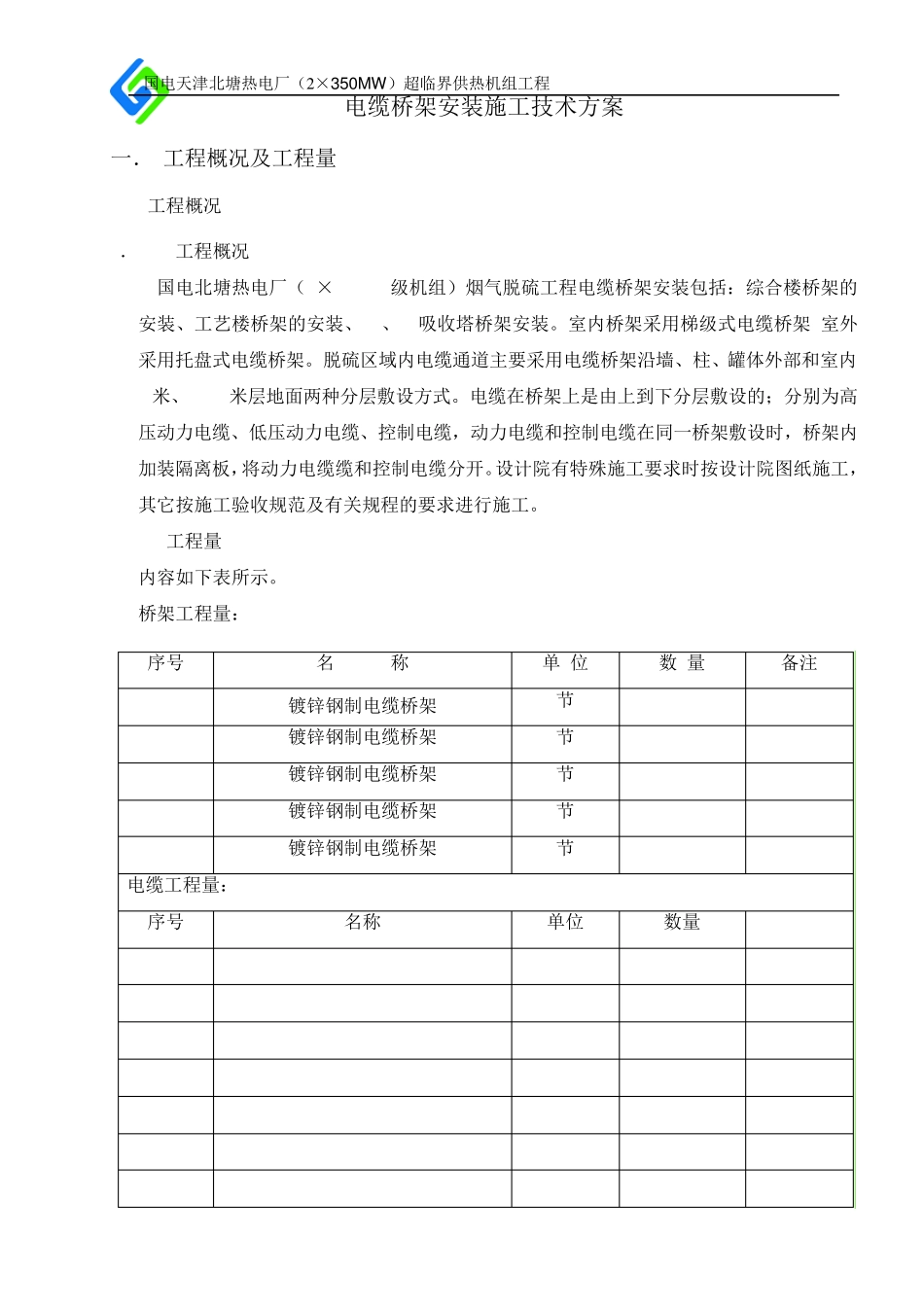

国电天津北塘热电厂（2×350MW）超临界供热机组工程 目录 一． 工程概况及工程量 ......................................... 1 二． 编制依据 ................................................. 2 三． 作业前的条件和准备 ....................................... 2 四． 作业程序、方法 ........................................... 5 五． 质量管理、强制性条文及洁净化管理 ........................ 13 六． 作业中的安全要求和环境条件 .............................. 15 七． 消防管理、防雷、防汛、防暑及应急预案 .................... 16 八． 安全管理、文明施工及环境保护 ............................ 19 国电天津北塘热电厂（2×350MW）超临界供热机组工程 1 电缆桥架安装施工技术方案 一． 工程概况及工程量 1.1.工程概况 1．1.1 工程概况 国电北塘热电厂（2×350MW级机组）烟气脱硫工程电缆桥架安装包括：综合楼桥架的安装、工艺楼桥架的安装、1#、2#吸收塔桥架安装。室内桥架采用梯级式电缆桥架,室外采用托盘式电缆桥架。脱硫区域内电缆通道主要采用电缆桥架沿墙、柱、罐体外部和室内9米、14.2米层地面两种分层敷设方式。电缆在桥架上是由上到下分层敷设的；分别为高压动力电缆、低压动力电缆、控制电缆，动力电缆和控制电缆在同一桥架敷设时，桥架内加装隔离板，将动力电缆缆和控制电缆分开。设计院有特殊施工要求时按设计院图纸施工，其它按施工验收规范及有关规程的要求进行施工。 1.1.2 工程量 内容如下表所示。 桥架工程量： 序号 名 称 单 位 数 量 备注 1. 镀锌钢制电缆桥架 节 40 2. 镀锌钢制电缆桥架 节 60 3. 镀锌钢制电缆桥架 节 150 4. 镀锌钢制电缆桥架 节 80 5. 镀锌钢制电缆桥架 节 50 电缆工程量： 序号 名称 单位 数量 1. 7x3x1.0 100m 1 2. 4x3x1.0 100m 1 3. 12x2x1.0 100m 1 4. 7x2x1.0 100m 2 5. 4x2x1.0 100m 3 6. KVVRP 32x1.0 100m 4 7. KVVRP 24x1.0 100m 6 国电天津北塘热电厂（2×350MW）超临界供热机组工程 2 二． 编制依据 2.1 《电力建设施工质量验收及评价规程》 DL/T5210.2-2009 2.2 《电力建设施工及验收技术规范》（热工仪表及控制装置篇）5190.5-2004 2.3 《火电厂烟气脱硫工程施工质量验收及评定规程》DL/T5417-2009 2.4 《电力建设安全工作规程》DL 5...
