电缆桥架的载荷G计算式

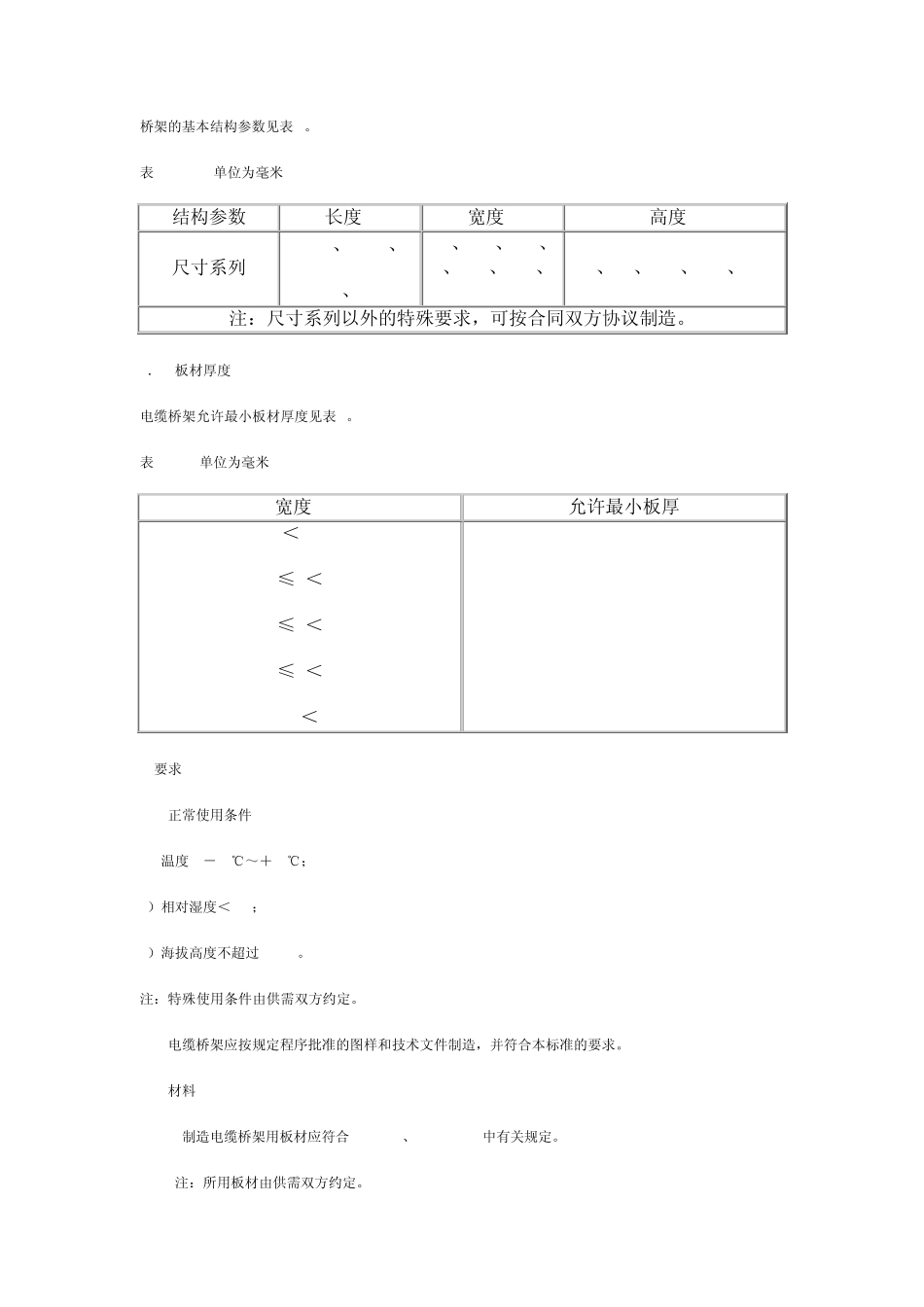

1、 电缆桥架的载荷G 计算式： G=n1*g1+n2*g2+n3*g3+...... 式中： n1、n2、n3...为相应电缆的根数； g1、g2、g3...为各电缆单位长度重量（kg/m）。 G 的计算值应小于桥架的允许均布载荷（参照各桥架的载荷曲线图），当电缆桥架在室外安装时，还应计入风雪载荷。 2、电缆桥架宽度b 计算式： 对电力电缆： b=n1*（d1+k1）+n2*（d2+k2）+n3*（d3+k3）+...... 式中： n1、n2、n3...为相应电缆的根数； d1、d2、d3...为各电缆外径； k1、k2、k3...为相应电缆净间距（K>d/4）。 对控制电缆： b=S/h=S0/40%h （S=S0/40%） 式中：S0=n1*S1+n2*S2+n3*S3+...... n1、n2、n3...为相应电缆的根数； S1、S2、S3...为各电缆横截面积（按电缆外径计算）； S----桥架空间横截面积 h----桥架空间净高。 以钢制电缆桥架工程设计规范 CECS31∶91为基础，由中国工程建设标准化协会电气工程委员会修订。 电缆桥架宽度 ~允许最小板厚 电缆桥架宽度＜100~ 1 100≤电缆桥架宽度＜150~ 1.2 150≤电缆桥架宽度＜400~ 1.5 400≤电缆桥架宽度＜800~ 2 800＜电缆桥架宽度~ 2.5 具体内容如下： 1 范围 本标准规定了钢质电缆桥架的分类、要求、试验方法、检验规则、标志、包装、运输、贮存。 2 规范性引用文件 GB/T 93-1987弹簧垫圈 GB/T 97.1-2002平垫圈 A级 GB/T 912-1989 碳素结构钢和低合金结构钢热轧薄钢板及钢带 GB/T 1720-1979 漆膜附着力测定法 GB/T 1743-1979 漆膜光泽度测定法 GB/T 1764-1979 漆膜厚度测定法 GB/T 1804-2000 一般公关 未注公差的线性和角度尺寸的公差 GB/T 4956-1985 磁性金属机体上非磁性复盖层厚度测量 磁性方法 GB/T 5117-1995 碳钢焊条 GB/T 5780-1989 六角头螺栓 C级 GB/T 6170-1986 六角螺母 A级和 B级 GB/T 10125-1997 人造气氛腐蚀试验 盐雾试验 GB/T 11253-1989 碳素结构钢和低合金结构钢冷轧薄钢板及钢带 1. 3分类 1. 3.1 电缆桥架按主体结构型式不同分为槽式、托盘式、合资经营级式和组合式四种类型。分别用代号C、P、T、ZH表示。 2. 3.2 电缆桥架按表面防护层不同分为热镀锌、电镀锌或锌合金、粉末喷涂或喷漆、镀锌后喷涂或喷漆。 3. 3型号 4. 4基本结构参数 桥架的基本结构参数见表1。 表1 单位为毫米 结构参数 长度L 宽度B 高度B 尺寸系列 2000、3000、 4000、6000 100、200、300、400、500、600、800 60、75、100、1...
