电缆沟工程监理实施细则

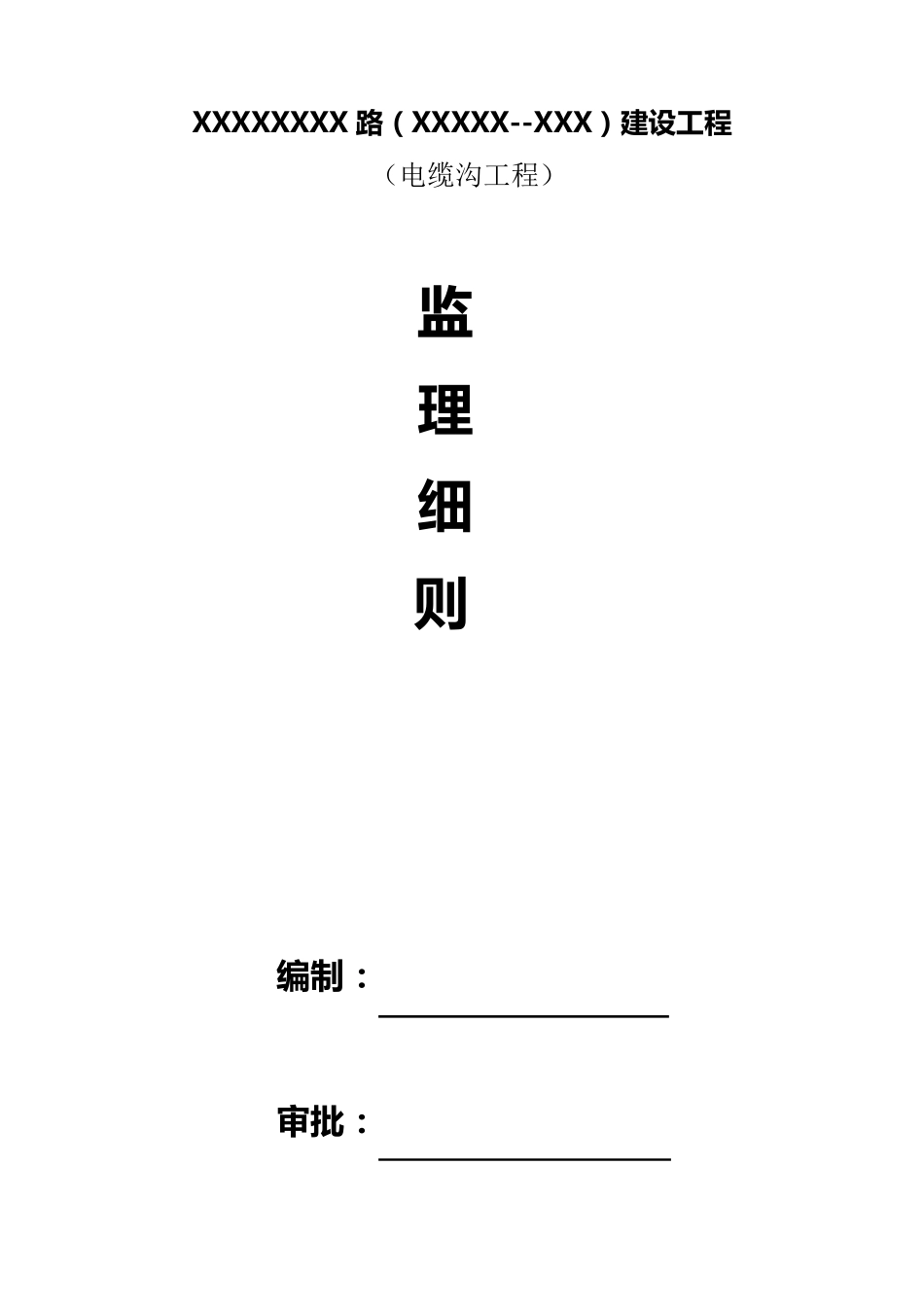

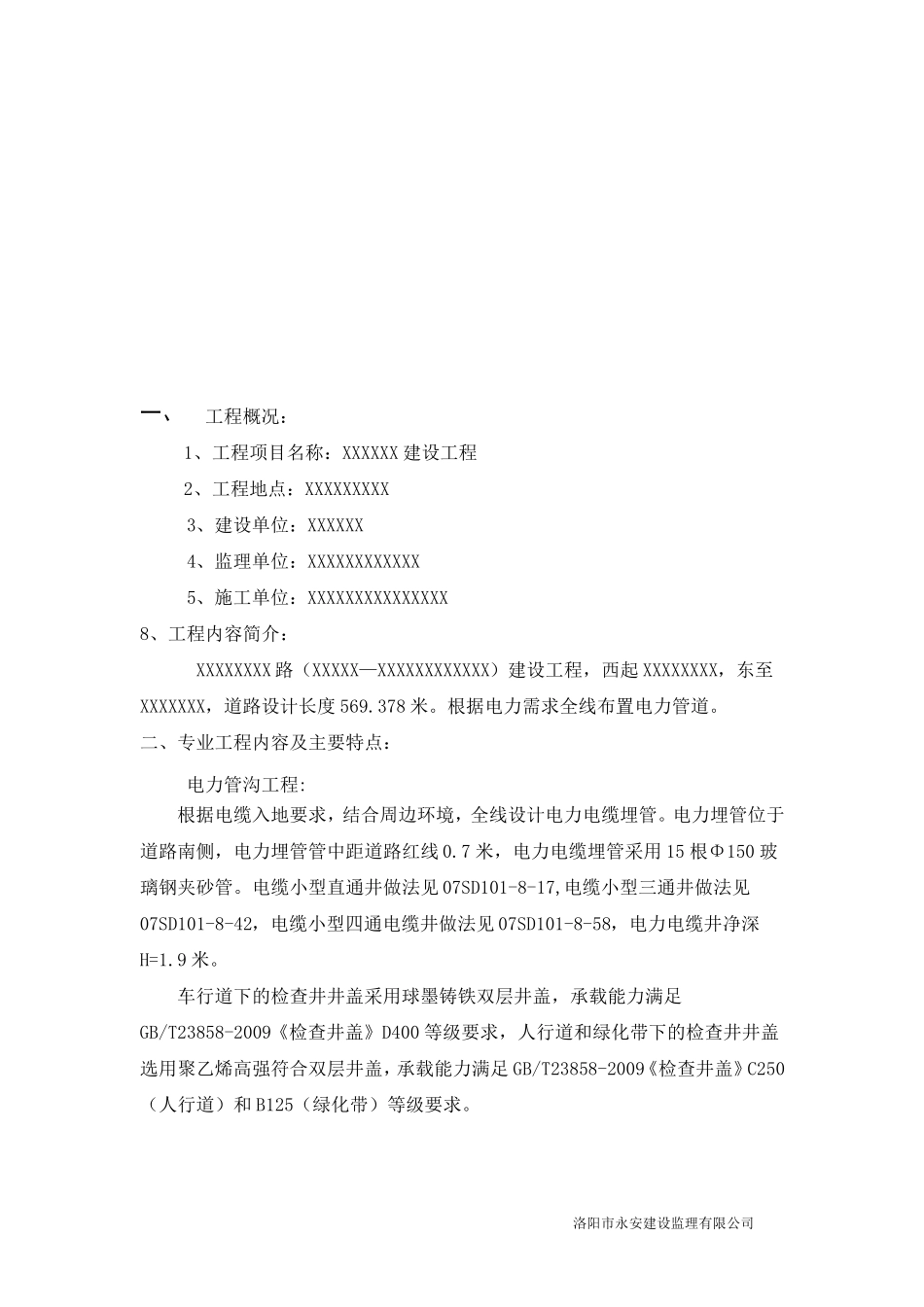

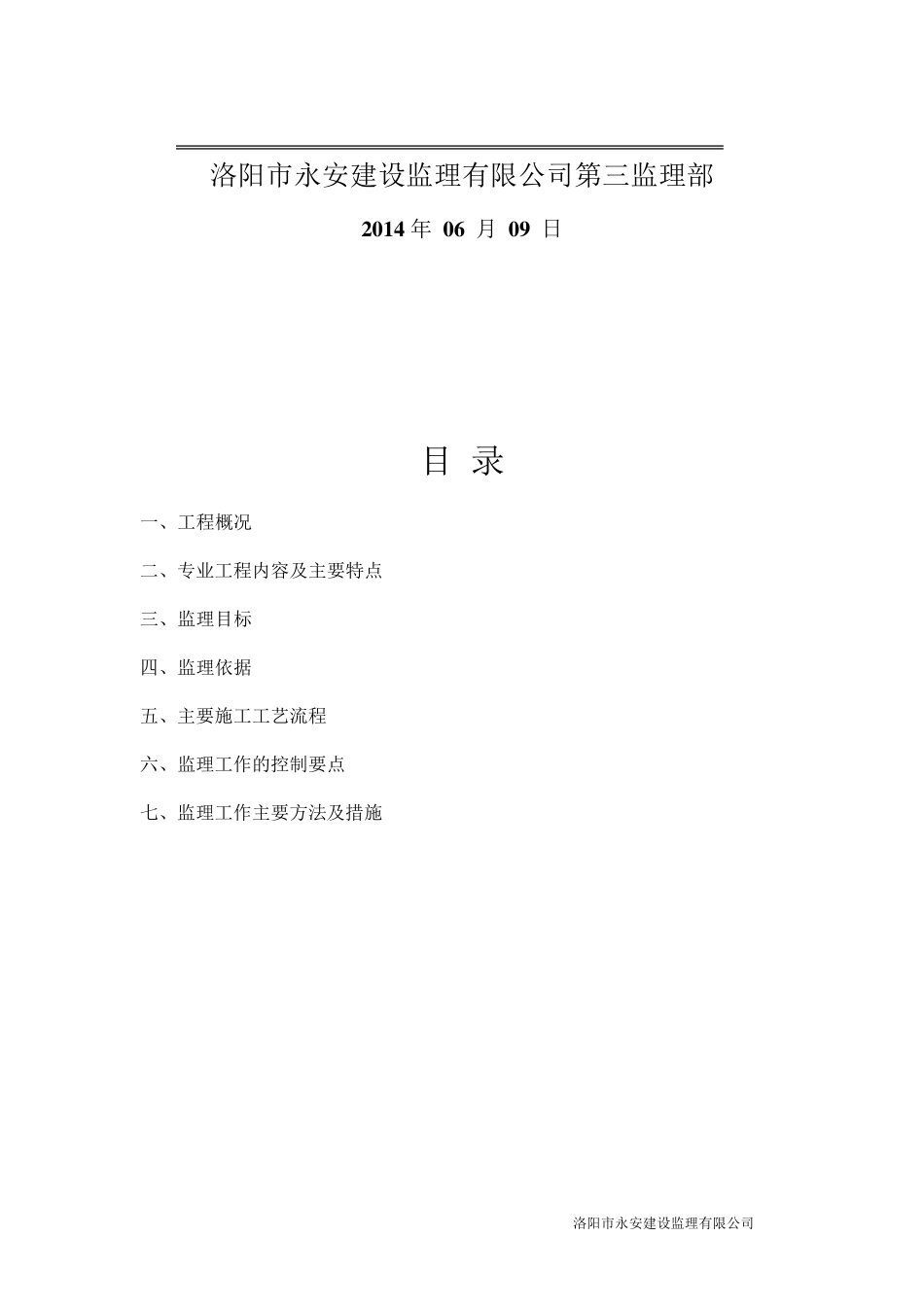

XXXXXXXX 路 （ XXXXX--XXX） 建 设 工 程 （电缆沟工程） 监 理 细 则 编制： 审批： 洛阳市永安建设监理有限公司 洛阳市永安建设监理有限公司第三监理部 2 0 1 4 年 0 6 月 0 9 日 目 录 一、工程概况 二、专业工程内容及主要特点 三、监理目标 四、监理依据 五、主要施工工艺流程 六、监理工作的控制要点 七、监理工作主要方法及措施 洛阳市永安建设监理有限公司 一、 工程概况： 1、工程项目名称：XXXXXX 建设工程 2、工程地点：XXXXXXXXX 3、建设单位：XXXXXX 4、监理单位：XXXXXXXXXXXX 5、施工单位：XXXXXXXXXXXXXXX 8、工程内容简介： XXXXXXXX 路（XXXXX—XXXXXXXXXXXX）建设工程，西起XXXXXXXX，东至XXXXXXX，道路设计长度569.378 米。根据电力需求全线布置电力管道。 二、专业工程内容及主要特点： 电力管沟工程: 根据电缆入地要求，结合周边环境，全线设计电力电缆埋管。电力埋管位于道路南侧，电力埋管管中距道路红线0.7 米，电力电缆埋管采用15 根Φ150 玻璃钢夹砂管。电缆小型直通井做法见 07SD101-8-17,电缆小型三通井做法见07SD101-8-42，电缆小型四通电缆井做法见 07SD101-8-58，电力电缆井净深H=1.9 米。 车行道下的检查井井盖采用球墨铸铁双层井盖，承载能力满足GB/T23858-2009《检查井盖》D400 等级要求，人行道和绿化带下的检查井井盖选用聚乙烯高强符合双层井盖，承载能力满足 GB/T23858-2009《检查井盖》C250（人行道）和 B125（绿化带）等级要求。 洛阳市永安建设监理有限公司 过路预留管采用15 根Φ150 或 6 根Φ150 玻璃钢夹砂管。预埋过路管敷设至对面道路红线外 1 米处，终点做检查井，电缆沟预留井参照 07SD101-8 P20。部分过路预留仅预留管道至道路施工范围线，终点临时封堵，不做检查井。 本工程所有外露金属构配件及管件均要求做良好接地，接地电阻要求 R≤4欧，电缆管全线设1 根-40*4 镀锌扁钢作为水平接地（最小覆土 1 米）。每个电缆井底打一根L50*5*2500mm 的镀锌角钢做垂直接地体，要求与水平接地可靠连接。接地做法详见《接地装置安装》（03D501-4）,所有外露铁件做热镀锌处理，所有焊缝除渣后刷两道防锈漆，两道灰色调和漆。 三、监理目标： 采取切实有效措施，以期实现施工及监理合同确定的工程进度、质量、安全目标。质量合格，安全事故为零，进度满 足 合同要求。 以质量预控 为重 点，突 出 关 键 项 ...
