电缆沟开挖方案

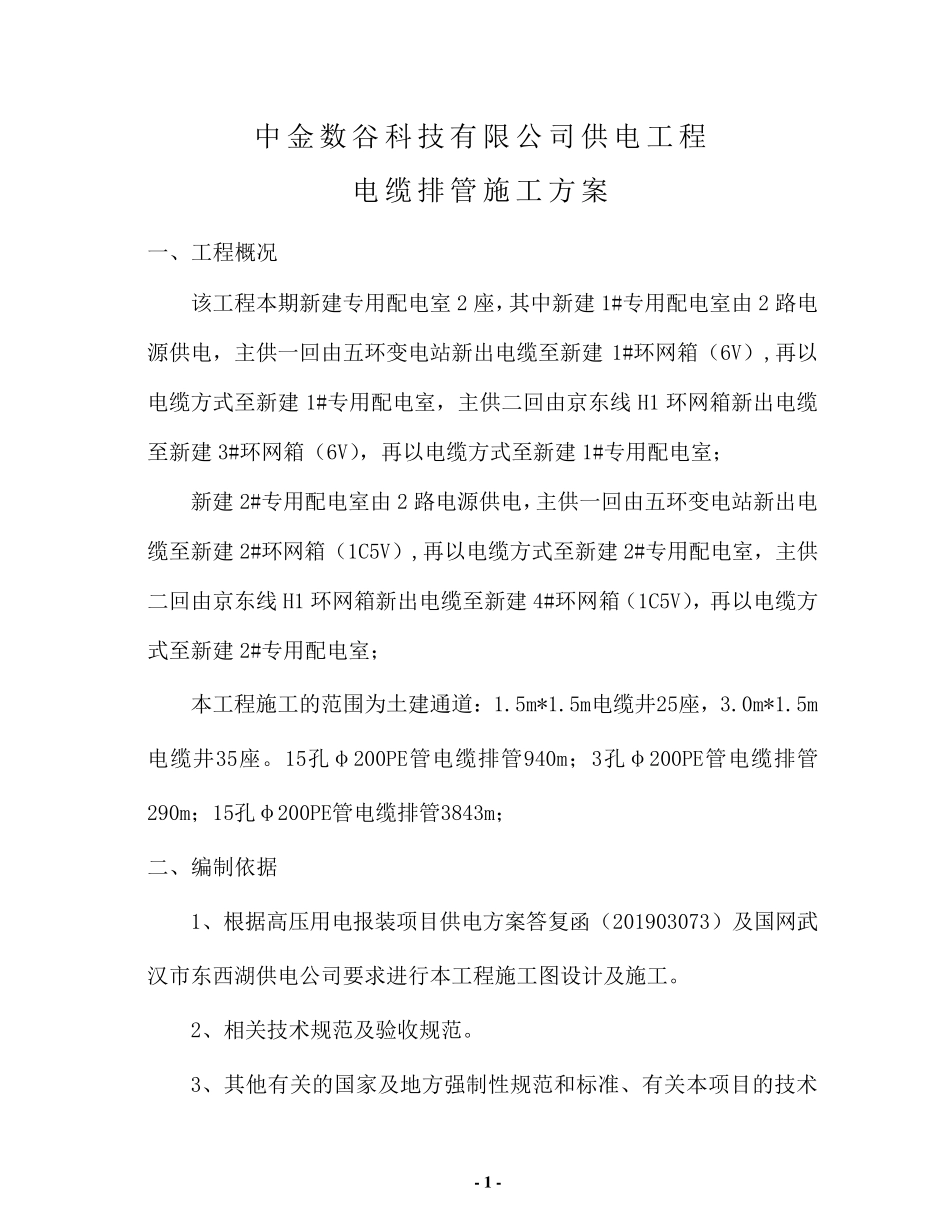

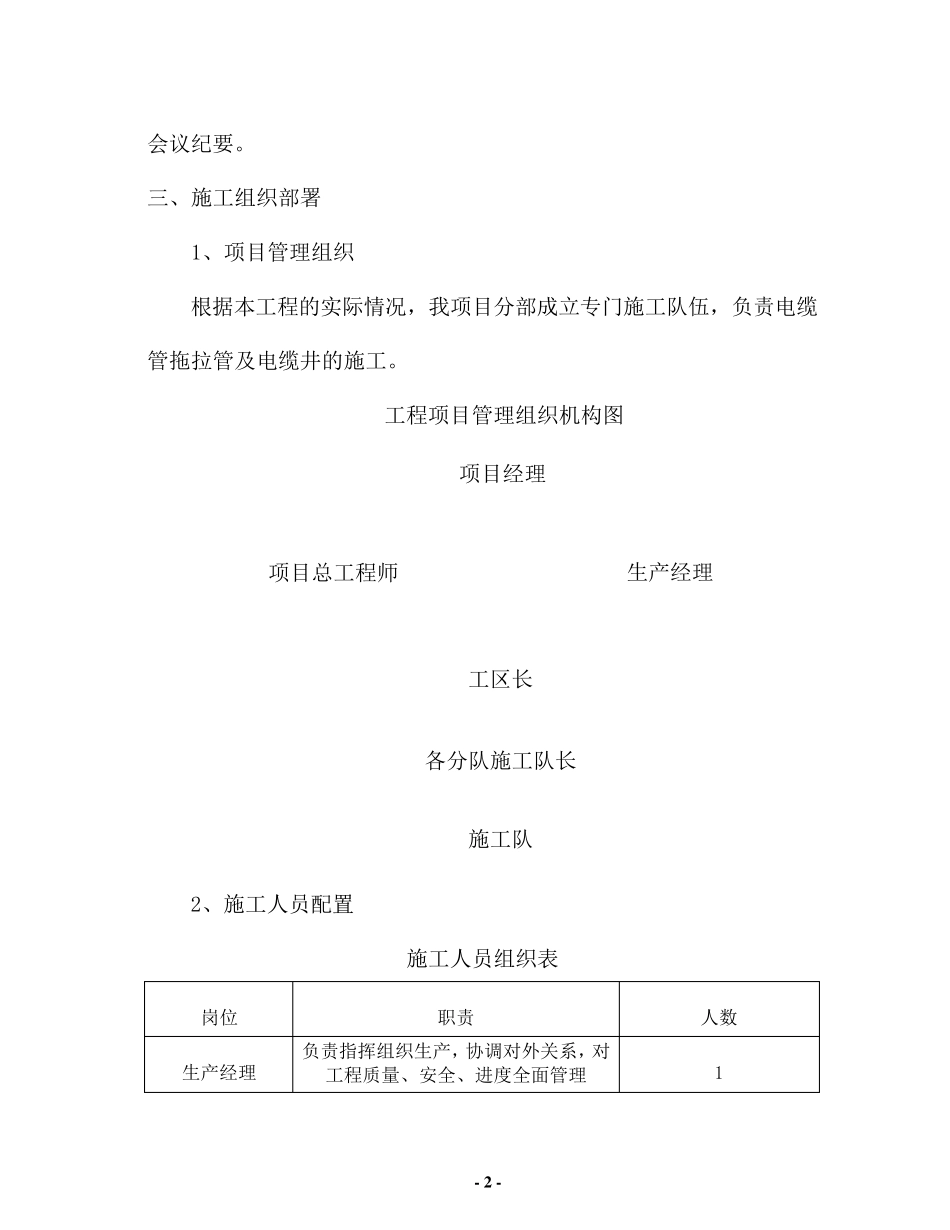

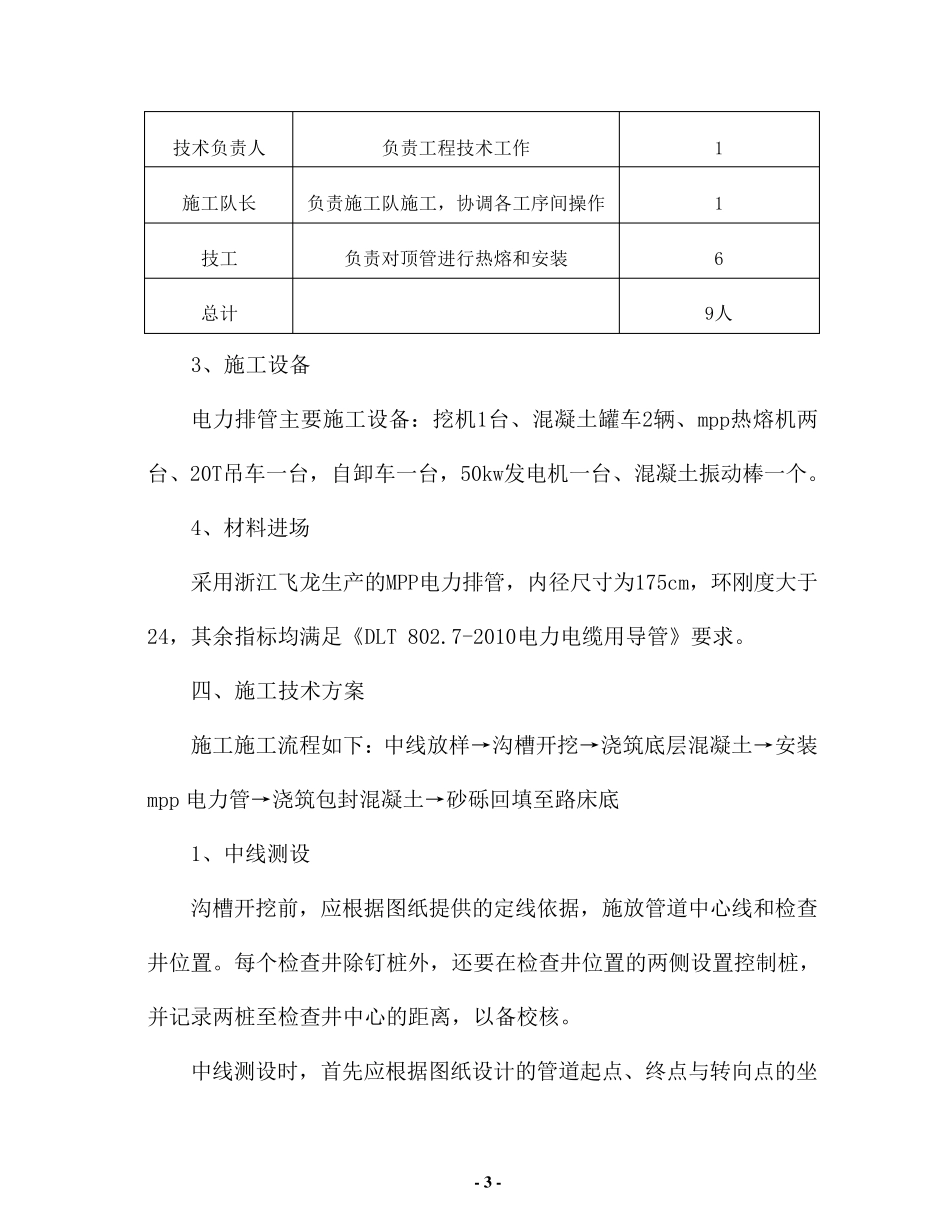

- 1 - 中金数谷科技有限公司供电工程 电缆排管施工方案 一、工程概况 该工程本期新建专用配电室2 座，其中新建1#专用配电室由2 路电源供电，主供一回由五环变电站新出电缆至新建1#环网箱（6V）,再以电缆方式至新建1#专用配电室，主供二回由京东线H1 环网箱新出电缆至新建3#环网箱（6V），再以电缆方式至新建1#专用配电室； 新建2#专用配电室由2 路电源供电，主供一回由五环变电站新出电缆至新建2#环网箱（1C5V）,再以电缆方式至新建2#专用配电室，主供二回由京东线H1 环网箱新出电缆至新建4#环网箱（1C5V），再以电缆方式至新建2#专用配电室； 本工程施工的范围为土建通道：1.5m*1.5m电缆井25座，3.0m*1.5m电缆井35座。15孔φ200PE管电缆排管940m；3孔φ200PE管电缆排管290m；15孔φ200PE管电缆排管3843m； 二、编制依据 1、根据高压用电报装项目供电方案答复函（201903073）及国网武汉市东西湖供电公司要求进行本工程施工图设计及施工。 2、相关技术规范及验收规范。 3、其他有关的国家及地方强制性规范和标准、有关本项目的技术 - 2 - 会议纪要。 三、施工组织部署 1、项目管理组织 根据本工程的实际情况，我项目分部成立专门施工队伍，负责电缆管拖拉管及电缆井的施工。 工程项目管理组织机构图 2、施工人员配置 施工人员组织表 岗位 职责 人数 生产经理 负责指挥组织生产，协调对外关系，对工程质量、安全、进度全面管理 1 项目经理 项目总工程师 生产经理 工区长 各分队施工队长 施工队 - 3 - 技术负责人 负责工程技术工作 1 施工队长 负责施工队施工，协调各工序间操作 1 技工 负责对顶管进行热熔和安装 6 总计 9人 3、施工设备 电力排管主要施工设备：挖机1台、混凝土罐车2辆、mpp热熔机两台、20T吊车一台，自卸车一台，50kw发电机一台、混凝土振动棒一个。 4、材料进场 采用浙江飞龙生产的MPP电力排管，内径尺寸为175cm，环刚度大于24，其余指标均满足《DLT 802.7-2010电力电缆用导管》要求。 四、施工技术方案 施工施工流程如下：中线放样→沟槽开挖→浇筑底层混凝土→安装mpp 电力管→浇筑包封混凝土→砂砾回填至路床底 1、中线测设 沟槽开挖前，应根据图纸提供的定线依据，施放管道中心线和检查井位置。每个检查井除钉桩外，还要在检查井位置的两侧设置控制桩，并记录两桩至检查井中心的距离，以备校核。 中线测设时，首先应根据图纸设计的管道起点 、终 点 与 转...
