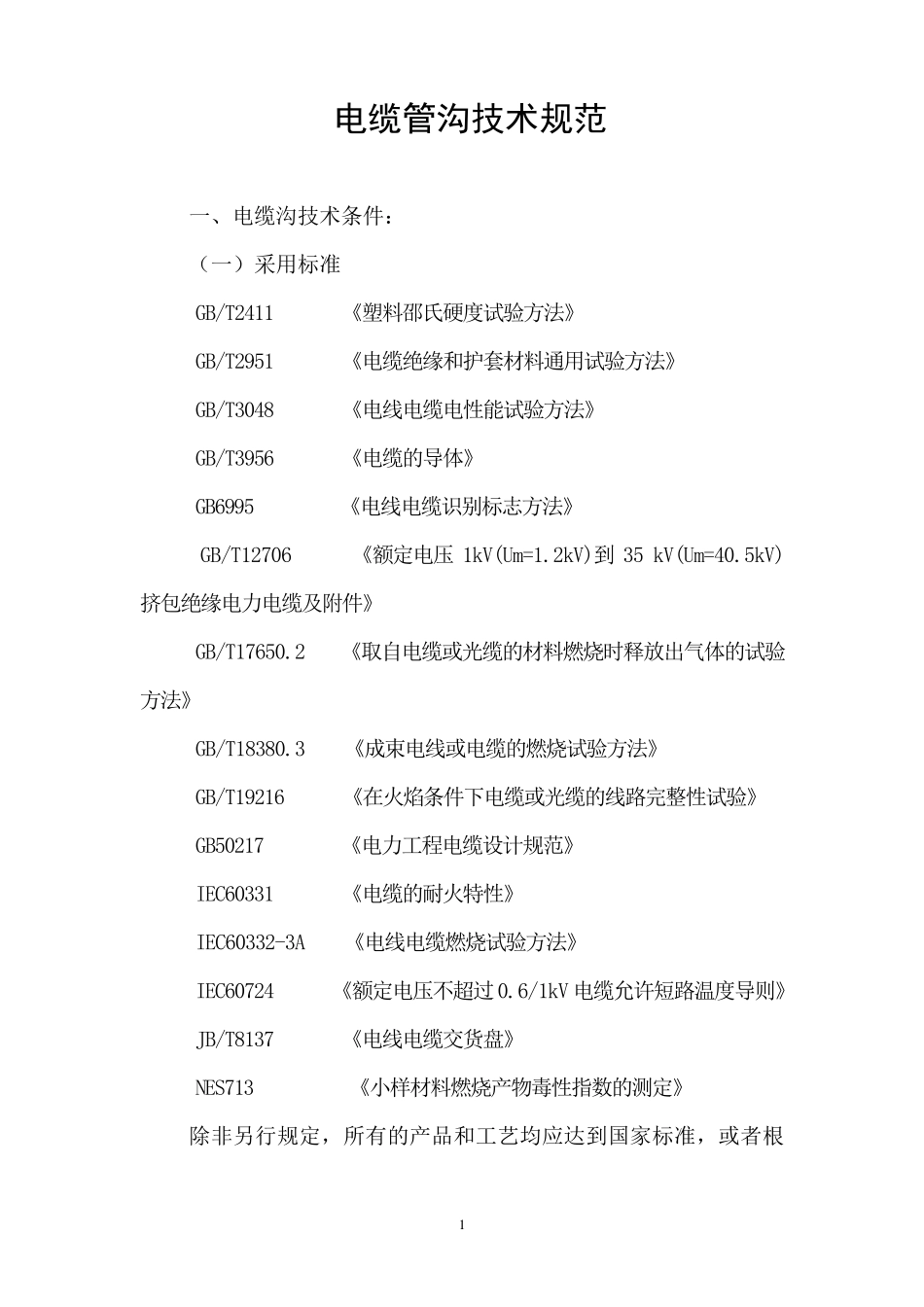

1 电缆管沟技术规范 一、电缆沟技术条件： （一）采用标准 GB/T2411 《塑料邵氏硬度试验方法》 GB/T2951 《电缆绝缘和护套材料通用试验方法》 GB/T3048 《电线电缆电性能试验方法》 GB/T3956 《电缆的导体》 GB6995 《电线电缆识别标志方法》 GB/T12706 《额定电压 1kV(Um=1.2kV)到 35 kV(Um=40.5kV)挤包绝缘电力电缆及附件》 GB/T17650.2 《取自电缆或光缆的材料燃烧时释放出气体的试验方法》 GB/T18380.3 《成束电线或电缆的燃烧试验方法》 GB/T19216 《在火焰条件下电缆或光缆的线路完整性试验》 GB50217 《电力工程电缆设计规范》 IEC60331 《电缆的耐火特性》 IEC60332-3A 《电线电缆燃烧试验方法》 IEC60724 《额定电压不超过0.6/1kV 电缆允许短路温度导则》 JB/T8137 《电线电缆交货盘》 NES713 《小样材料燃烧产物毒性指数的测定》 除非另行规定，所有的产品和工艺均应达到国家标准，或者根 2 据实际情况可按等同于或高于技术规定中指定的标准执行。 二、 电缆隧道（井）结构本体 1、 严格按照设计图纸及国家有关施工规范要求施工，内径尺寸符合图纸要求，横平竖直。 2、 隧道（井）底板平整，隧道（井）内无建筑垃圾，无积水、渗水。 3、 砖砌电缆隧道（井）壁抹面光洁平整，不得有裂缝；钢筋混凝土现浇隧道（井）壁振捣密实，不得有蜂窝麻面；电缆隧道（井）壁不得存在渗水。 4、 预制隧道（井）盖板内底面干净平整、板缝宽度不大于1.5CM，抹缝密实均匀，墙体压顶坐浆均匀厚实，不得存在渗水现象；混凝土现浇隧道（井）顶板底面干净平整，无蜂窝麻面，不得存在渗水现象。 5、 检查井口内壁抹面光洁平整，不得有蜂窝麻面，无渗水现象。井口内按设计要求安装爬梯。按设计要求做好集水井、通风口等附属设施。 6、 电力井盖标识符合规范要求；电力井盖标高必须与其所处地面标高保持一致，开启方向必须垂直于电缆管沟走径方向。井盖加固必须符合市政要求，位于车 行道下 必须使 用 加重 型 电力井盖，必须使用 钢筋混凝土结构进 行加固。 7、 电缆沟（井）回 填 应 按照设计要求及市政有关文 件 标准执行。 三 、电缆支 架 1、 严格按照设计图纸及施工规范要求安装预埋 件 及电缆支 架 。 2、 支 架 角 钢（槽 钢、矩 形 钢管）下 料 应 平直，各 断 口无卷 边 、毛 刺 ，下 料 尺寸必须符合图纸要求，误 差 必须控 制在 5MM 范围 ...
