电缆直埋施工方案

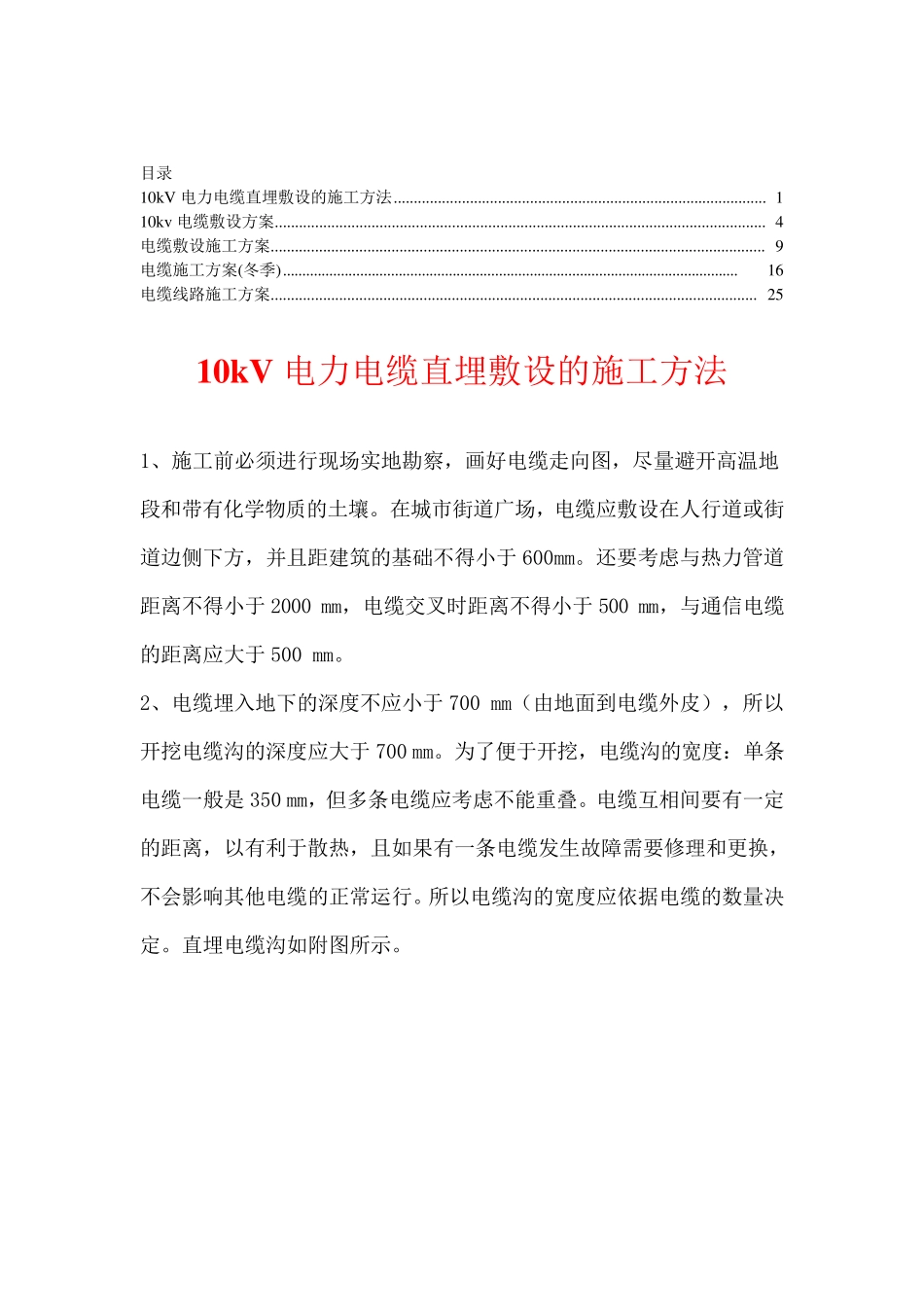

目录 10kV 电力电缆直埋敷设的施工方法 ............................................................................................. 1 10kv电缆敷设方案 .......................................................................................................................... 4 电缆敷设施工方案 ........................................................................................................................... 9 电缆施工方案(冬季) ...................................................................................................................... 16 电缆线路施工方案 ......................................................................................................................... 25 10kV 电力电缆直埋敷设的施工方法 1、施工前必须进行现场实地勘察，画好电缆走向图，尽量避开高温地段和带有化学物质的土壤。在城市街道广场，电缆应敷设在人行道或街道边侧下方，并且距建筑的基础不得小于 600mm。还要考虑与热力管道距离不得小于 2000 mm，电缆交叉时距离不得小于 500 mm，与通信电缆的距离应大于 500 mm。 2、电缆埋入地下的深度不应小于 700 mm（由地面到电缆外皮），所以开挖电缆沟的深度应大于 700 mm。为了便于开挖，电缆沟的宽度：单条电缆一般是 350 mm，但多条电缆应考虑不能重叠。电缆互相间要有一定的距离，以有利于散热，且如果有一条电缆发生故障需要修理和更换，不会影响其他电缆的正常运行。所以电缆沟的宽度应依据电缆的数量决定。直埋电缆沟如附图所示。 3、挖沟完毕，应按设计进行验收。沟底应平整，深浅一致，沟底必须有一层良好土层，防止石头或杂物凸起，同时要处理好易塌陷的地段，无防腐功能的电缆，经过带有化学物质的土壤要准备好塑料管，敷设时电缆穿入塑料管，以防直接和带有化学物质的土壤接触。穿过道路的电缆必须事先埋设机械强度较高的管子，管子的内径应大于电缆外径 1.5倍。 4、再次核对电缆的型号、长度、规格和电缆头辅料。 5、建议采用交联聚乙烯电缆。因交联聚乙烯电击强度高，绝缘电阻大，耐热性能好，重量轻，并可用在落差大的场所。 6、敷设电缆时应从电缆盘上方引出电缆，严禁将电缆扭成死角。施工时交联聚乙烯三芯电缆弯曲半径不得小于该电缆外径 10 倍（油纸绝缘电缆为20 倍）。电缆是由...
