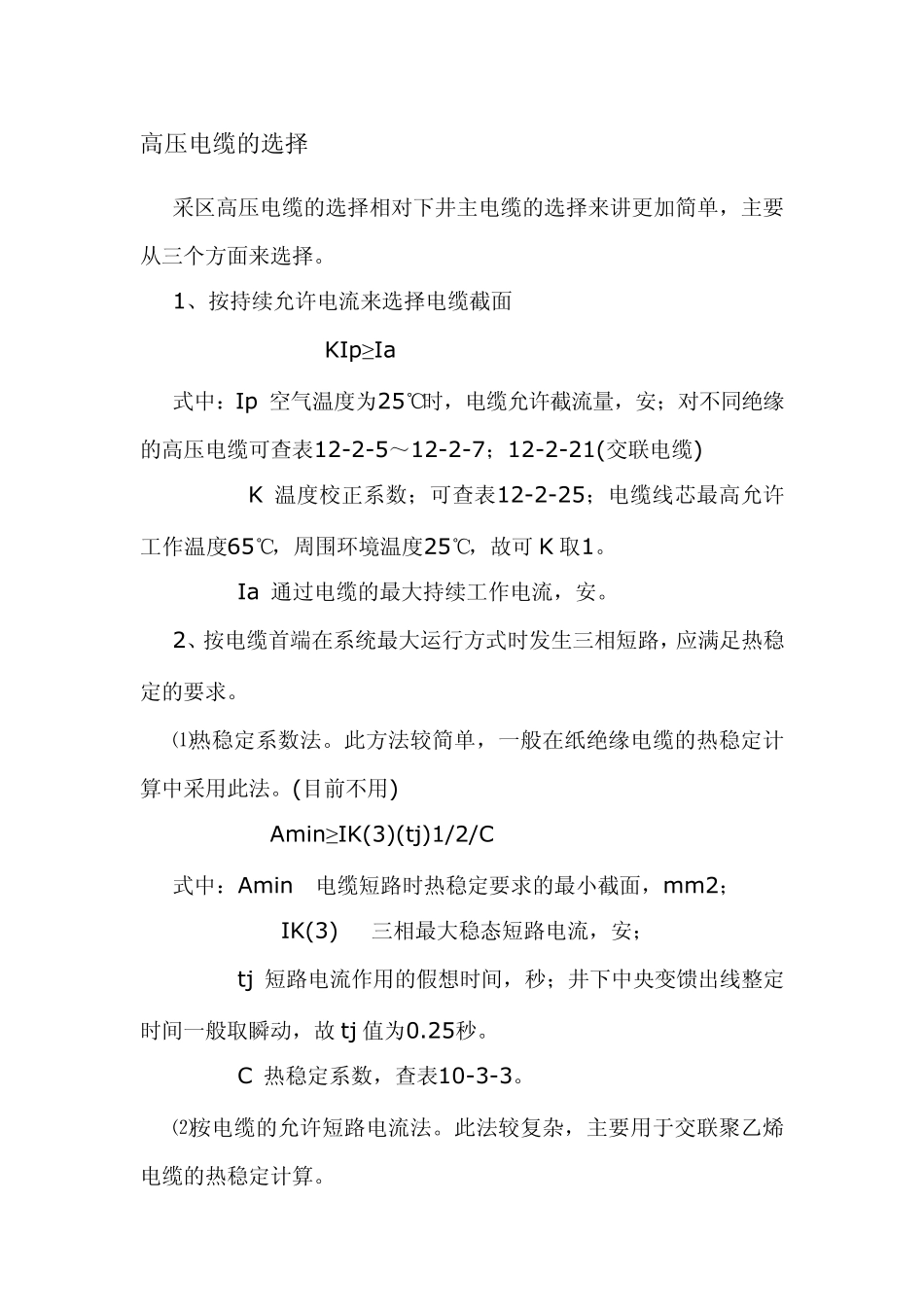

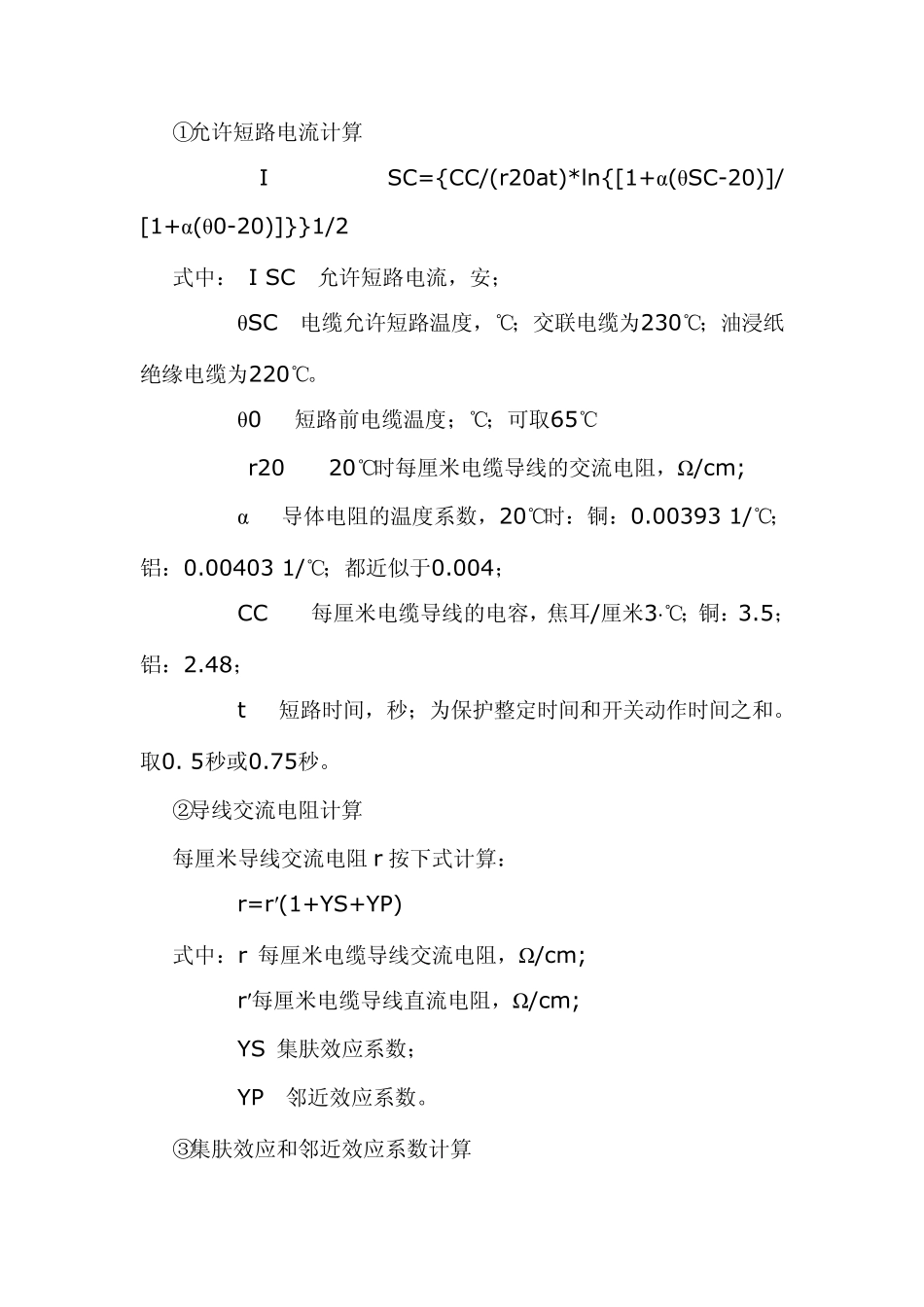

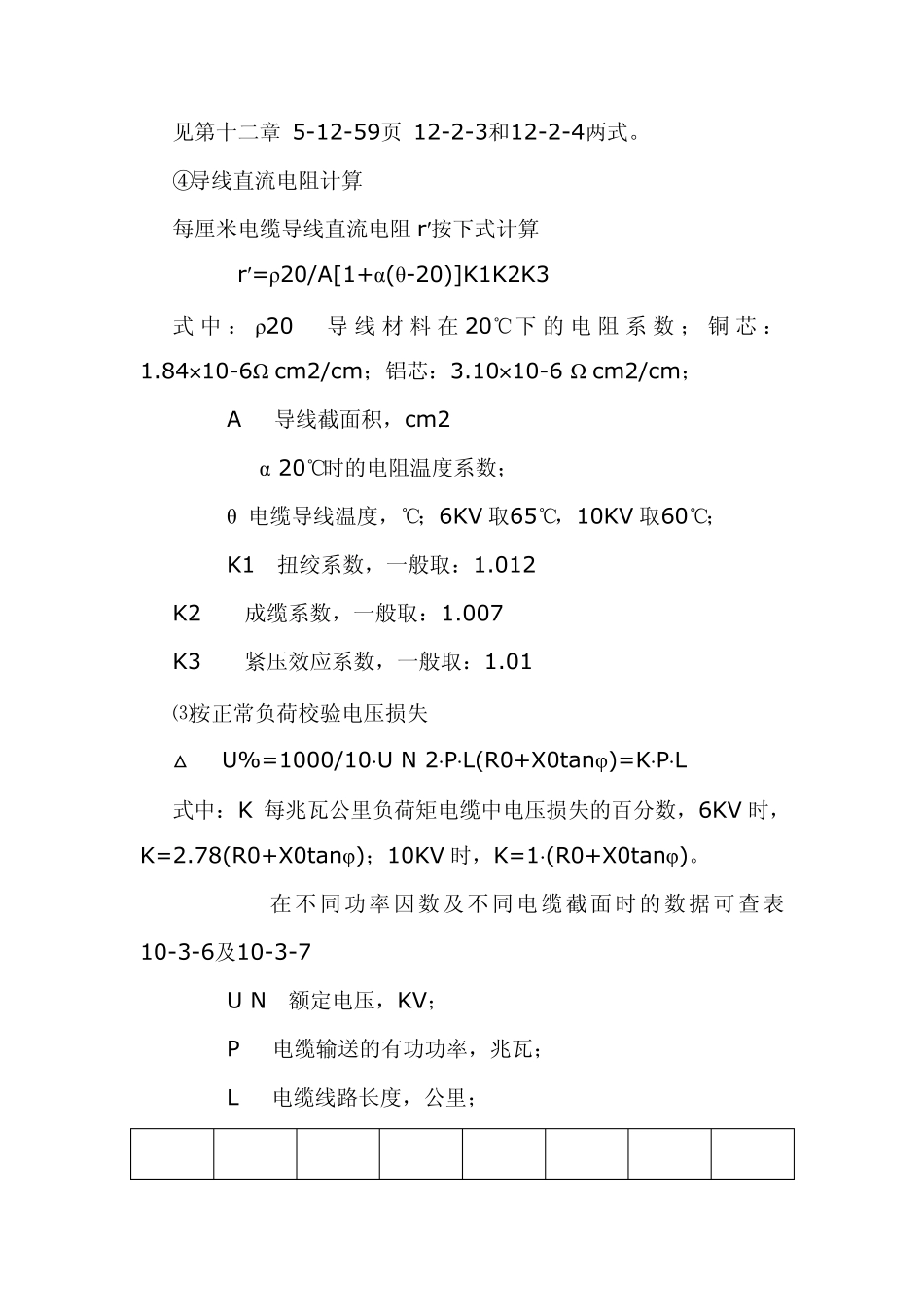

高压电缆的选择 采区高压电缆的选择相对下井主电缆的选择来讲更加简单，主要从三个方面来选择。 1、按持续允许电流来选择电缆截面 KIp≥Ia 式中：Ip 空气温度为25℃时，电缆允许截流量，安；对不同绝缘的高压电缆可查表12-2-5～12-2-7；12-2-21(交联电缆) K 温度校正系数；可查表12-2-25；电缆线芯最高允许工作温度65℃，周围环境温度25℃，故可 K 取1。 Ia 通过电缆的最大持续工作电流，安。 2、按电缆首端在系统最大运行方式时发生三相短路，应满足热稳定的要求。 ⑴热稳定系数法。此方法较简单，一般在纸绝缘电缆的热稳定计算中采用此法。(目前不用) Amin≥IK(3)(tj)1/2/C 式中：Amin 电缆短路时热稳定要求的最小截面，mm2； IK(3) 三相最大稳态短路电流，安； tj 短路电流作用的假想时间，秒；井下中央变馈出线整定时间一般取瞬动，故 tj 值为0.25秒。 C 热稳定系数，查表10-3-3。 ⑵按电缆的允许短路电流法。此法较复杂，主要用于交联聚乙烯电缆的热稳定计算。 ①允许短路电流计算 I SC={CC/(r20at)*ln{[1+α(θSC-20)]/ [1+α(θ0-20)]}}1/2 式中： I SC 允许短路电流，安； θSC 电缆允许短路温度，℃；交联电缆为230℃；油浸纸绝缘电缆为220℃。 θ0 短路前电缆温度；℃；可取65℃ r20 20℃时每厘米电缆导线的交流电阻，Ω/cm; α 导体电阻的温度系数，20℃时：铜：0.00393 1/℃；铝：0.00403 1/℃；都近似于0.004； CC 每厘米电缆导线的电容，焦耳/厘米3·℃；铜：3.5；铝：2.48； t 短路时间，秒；为保护整定时间和开关动作时间之和。取0. 5秒或0.75秒。 ②导线交流电阻计算 每厘米导线交流电阻 r 按下式计算： r=r′(1+YS+YP) 式中：r 每厘米电缆导线交流电阻，Ω/cm; r′每厘米电缆导线直流电阻，Ω/cm; YS 集肤效应系数； YP 邻近效应系数。 ③集肤效应和邻近效应系数计算 见第十二章 5-12-59页 12-2-3和12-2-4两式。 ④导线直流电阻计算 每厘米电缆导线直流电阻r′按下式计算 r′=ρ20/A[1+α(θ-20)]K1K2K3 式中：ρ20 导线材料在20℃下的 电阻系 数 ； 铜 芯 ：1.84×10-6Ω·cm2/cm；铝芯：3.10×10-6 Ω·cm2/cm； A 导线截面积，cm2 α 20℃时的电阻温度系数； θ 电缆导线温度，℃；6KV 取65℃，10KV 取60℃； K1 扭绞系数，一般取：1.012 K2 成缆系数，一般取：1.007 K3 紧压效应系数，一般取：1.01 ⑶按正常负荷校验电压损失 ...
