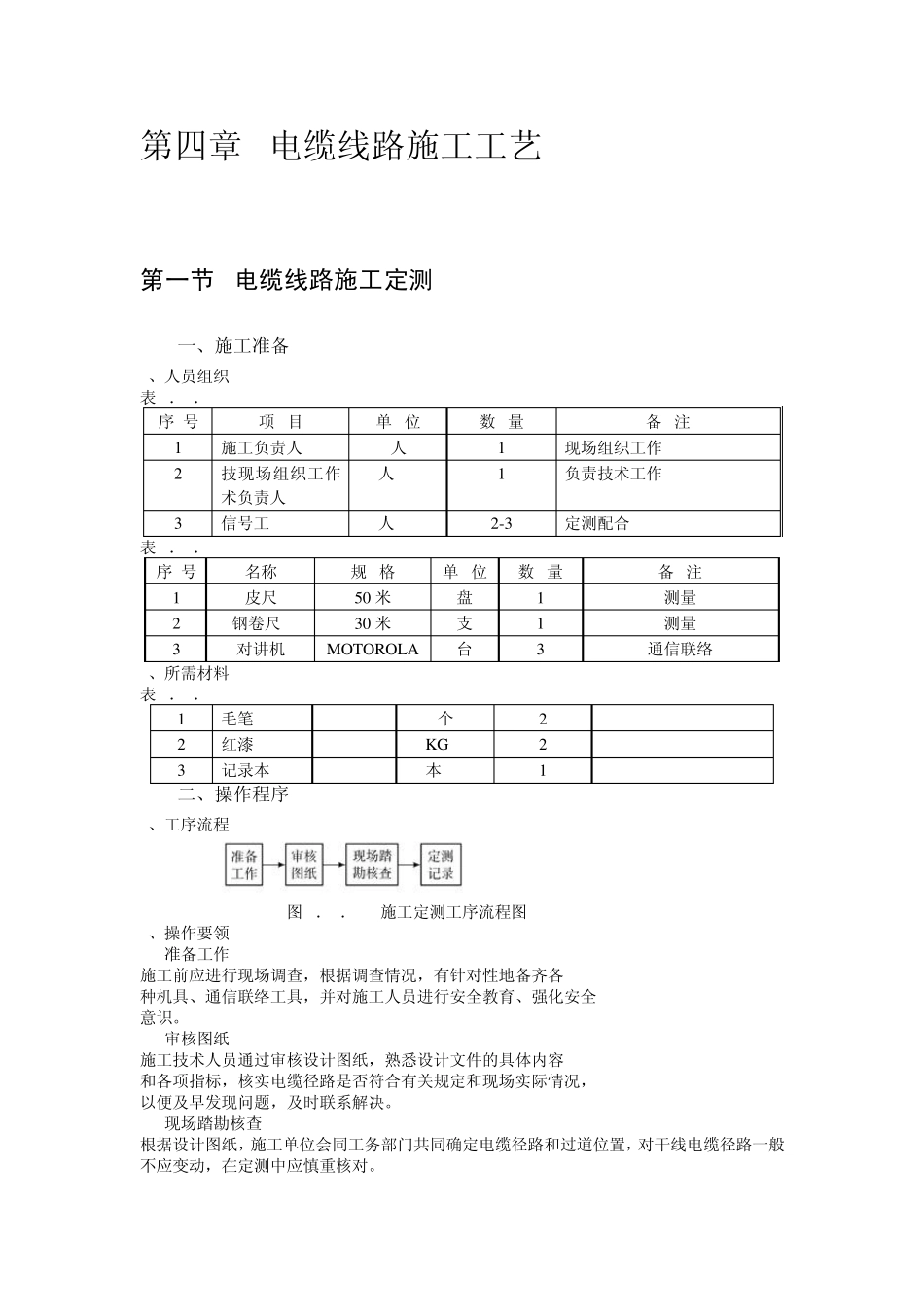

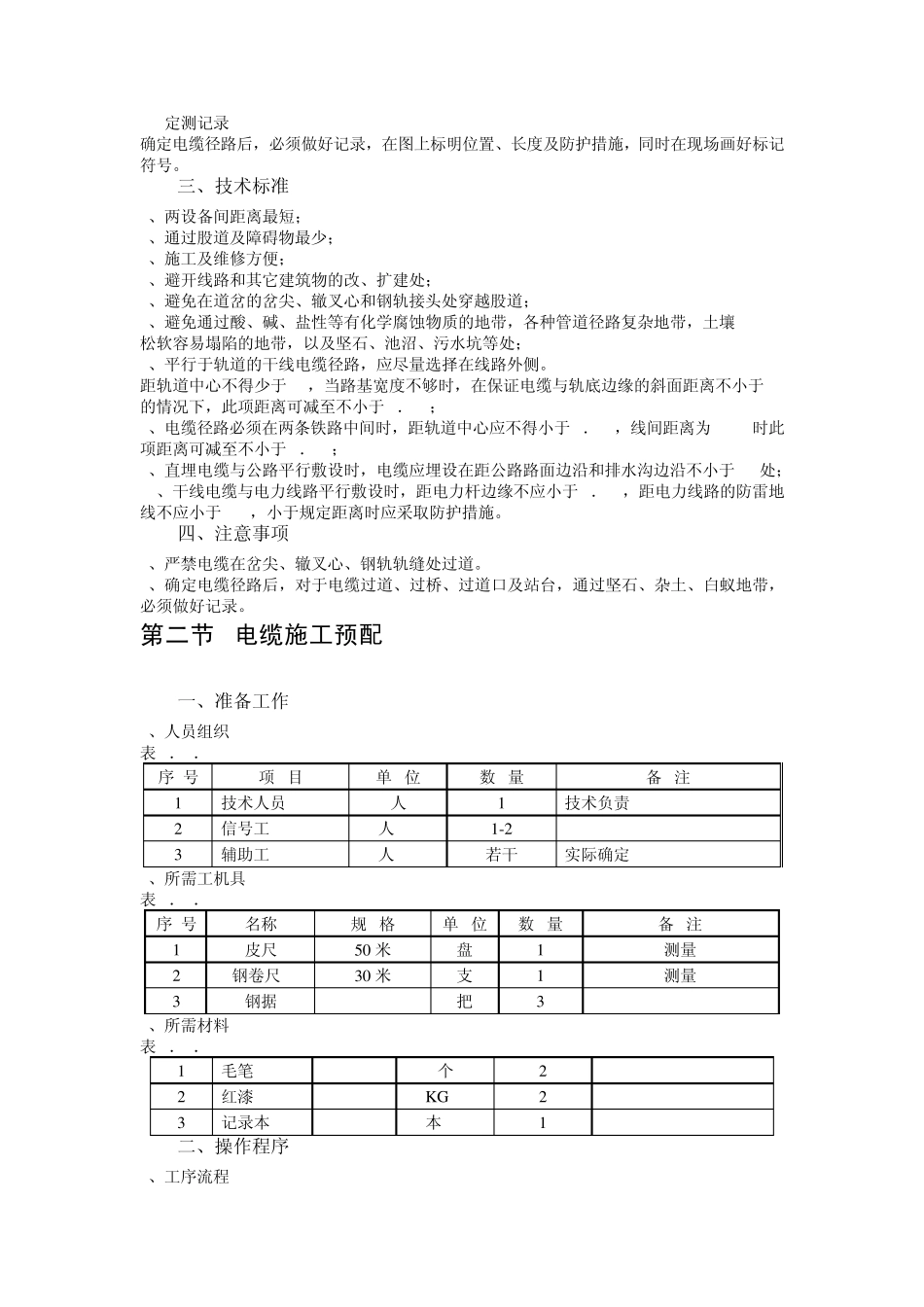

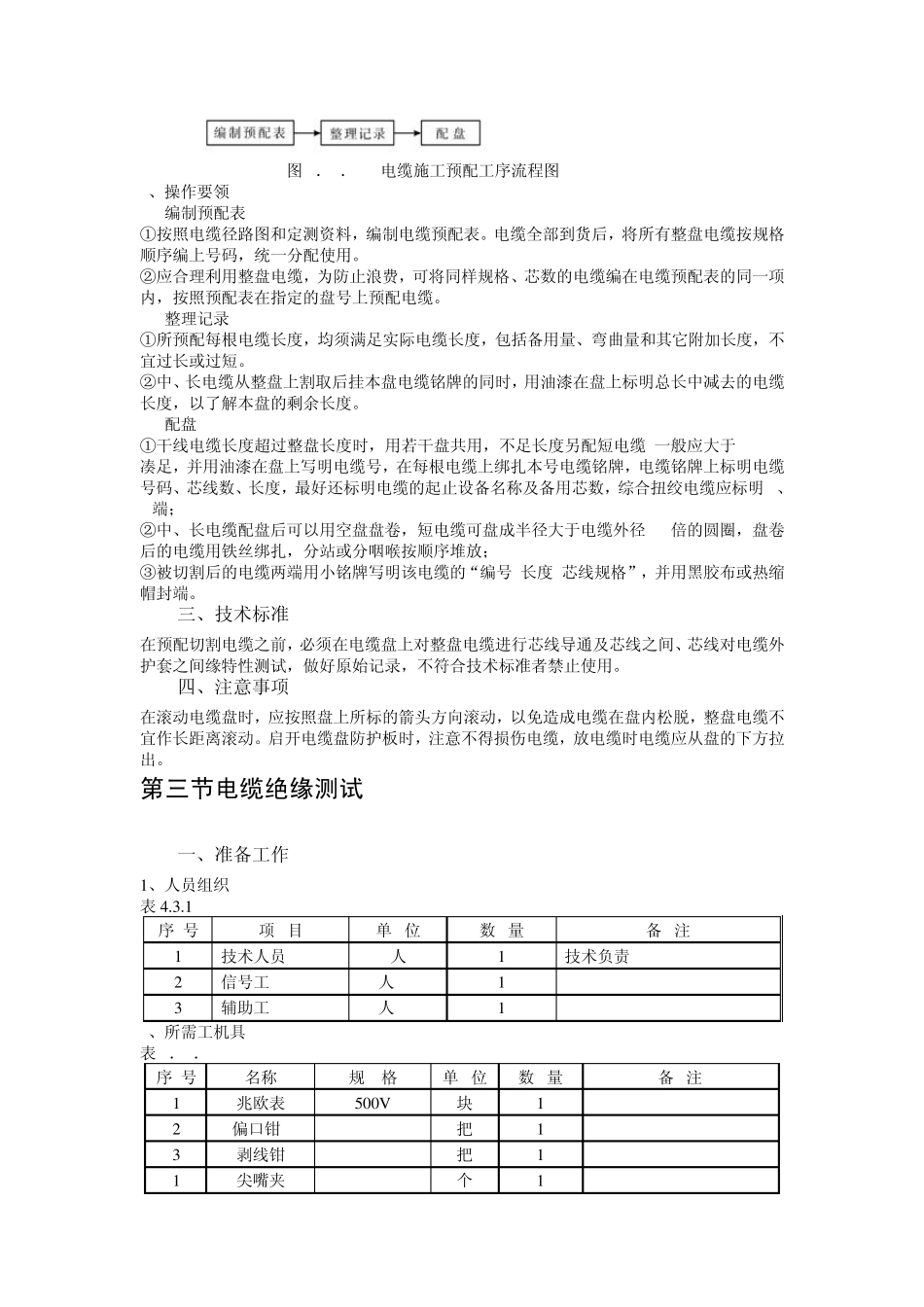

第四章 电缆线路施工工艺 第一节 电缆线路施工定测 一、施工准备 1、人员组织 表 4．1．1 序 号 项 目 单 位 数 量 备 注 1 施工负责人 人 1 现场组织工作 2 技现场组织工作术负责人 人 1 负责技术工作 3 信号工 人 2-3 定测配合 表 4．1．2 序 号 名称 规 格 单 位 数 量 备 注 1 皮尺 50 米 盘 1 测量 2 钢卷尺 30 米 支 1 测量 3 对讲机 MOTOROLA 台 3 通信联络 3、所需材料 表 4．1．3 1 毛笔 个 2 2 红漆 KG 2 3 记录本 本 1 二、操作程序 1、工序流程 图 4．1．1 施工定测工序流程图 2、操作要领 (1)准备工作 施工前应进行现场调查，根据调查情况，有针对性地备齐各 种机具、通信联络工具，并对施工人员进行安全教育、强化安全 意识。 (2)审核图纸 施工技术人员通过审核设计图纸，熟悉设计文件的具体内容 和各项指标，核实电缆径路是否符合有关规定和现场实际情况， 以便及早发现问题，及时联系解决。 (3)现场踏勘核查 根据设计图纸，施工单位会同工务部门共同确定电缆径路和过道位置，对干线电缆径路一般不应变动，在定测中应慎重核对。 (4)定测记录 确定电缆径路后，必须做好记录，在图上标明位置、长度及防护措施，同时在现场画好标记符号。 三、技术标准 1、两设备间距离最短； 2、通过股道及障碍物最少； 3、施工及维修方便； 4、避开线路和其它建筑物的改、扩建处； 5、避免在道岔的岔尖、辙叉心和钢轨接头处穿越股道； 6、避免通过酸、碱、盐性等有化学腐蚀物质的地带，各种管道径路复杂地带，土壤 松软容易塌陷的地带，以及坚石、池沼、污水坑等处； 7、平行于轨道的干线电缆径路，应尽量选择在线路外侧。 距轨道中心不得少于 2m，当路基宽度不够时，在保证电缆与轨底边缘的斜面距离不小于 2m的情况下，此项距离可减至不小于 1．7m； 8、电缆径路必须在两条铁路中间时，距轨道中心应不得小于 1．6m，线间距离为 4.5m时此项距离可减至不小于 1．5m； 9、直埋电缆与公路平行敷设时，电缆应埋设在距公路路面边沿和排水沟边沿不小于 lm处； 10、干线电缆与电力线路平行敷设时，距电力杆边缘不应小于 0．7m，距电力线路的防雷地线不应小于 20m，小于规定距离时应采取防护措施。 四、注意事项 l、严禁电缆在岔尖、辙叉心、钢轨轨缝处过道。 2、确定电缆径路后，对于电缆过道、过桥、过道口及站台，通过坚石...
