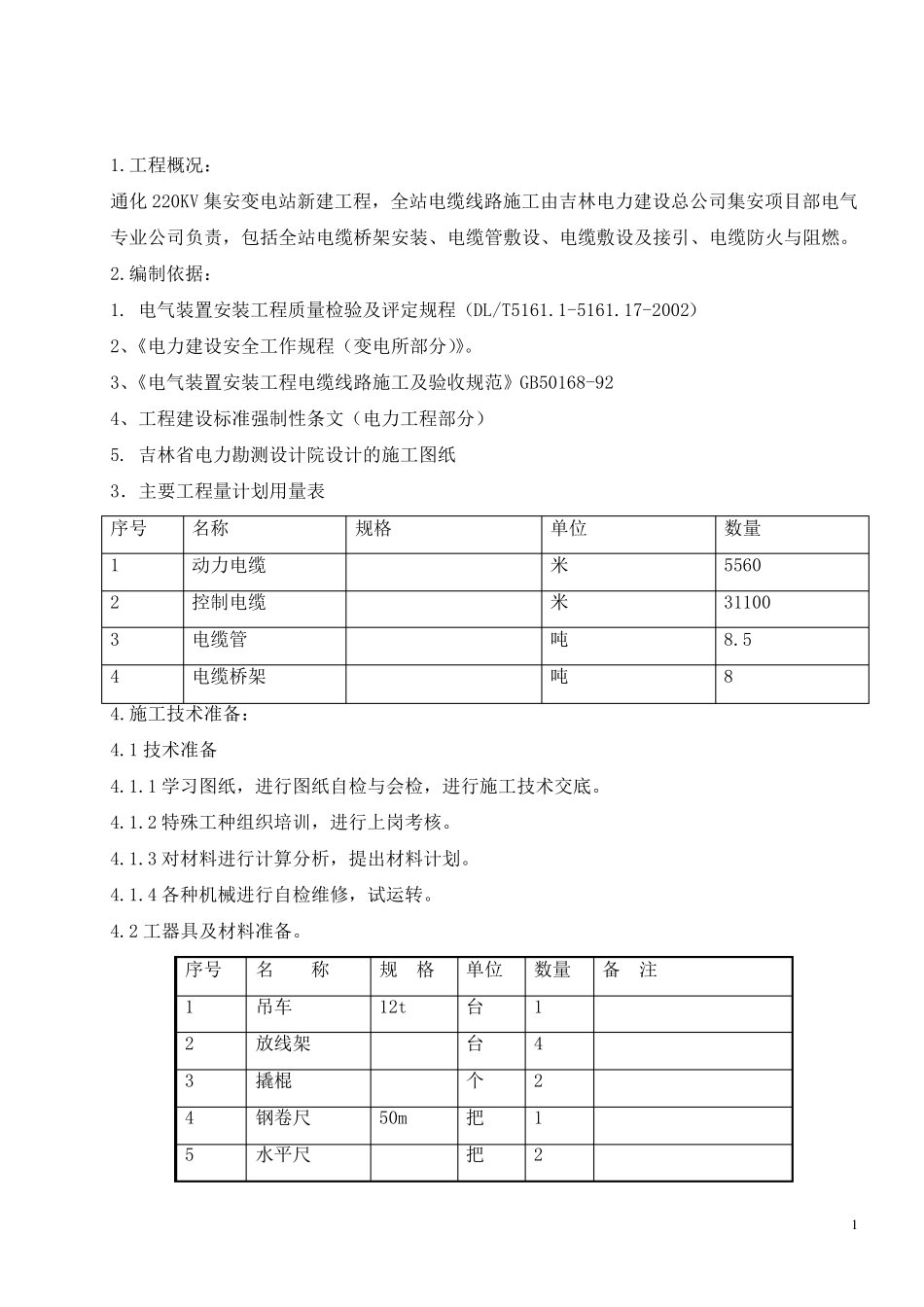

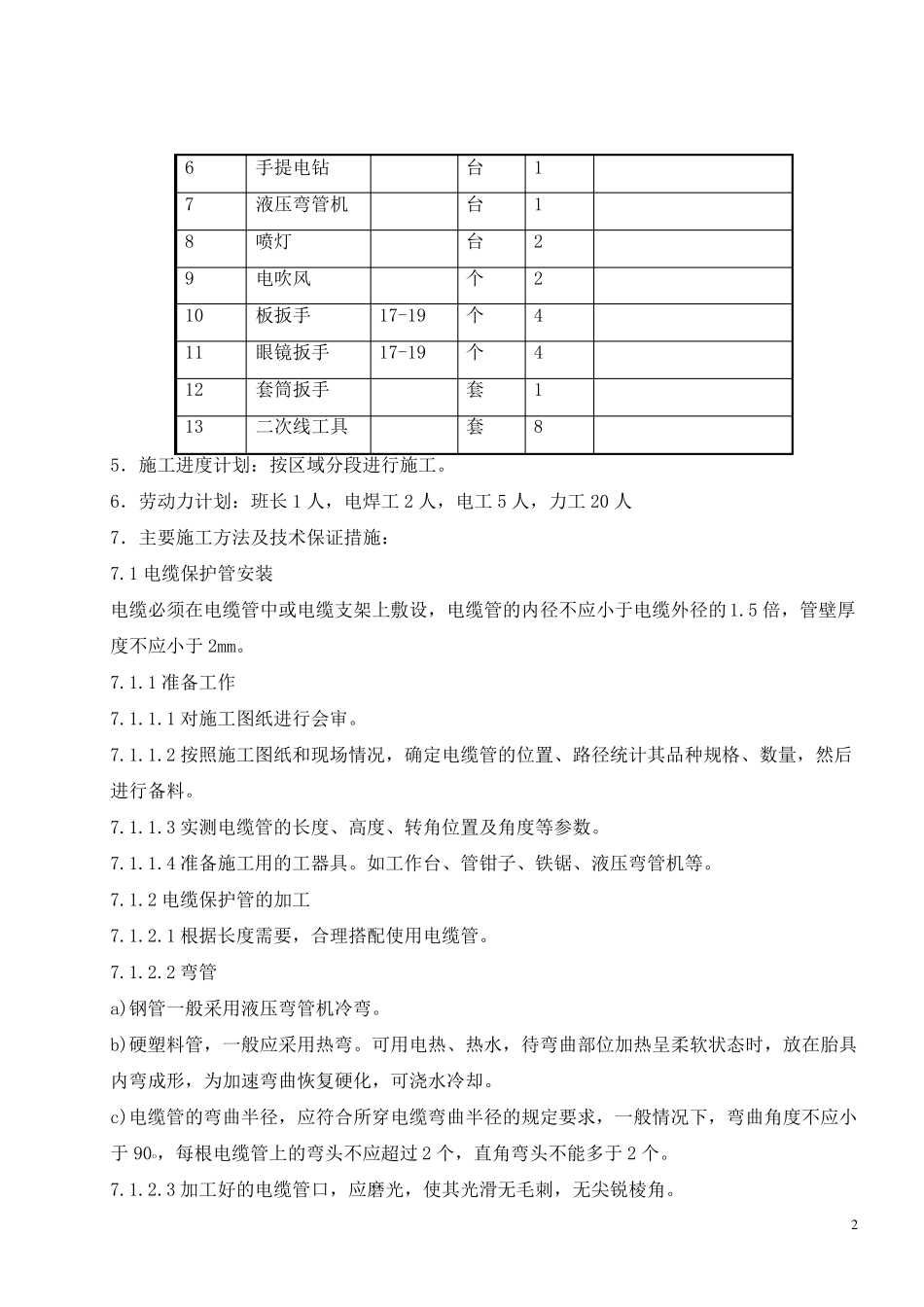

1 1.工程概况： 通化220KV 集安变电站新建工程，全站电缆线路施工由吉林电力建设总公司集安项目部电气专业公司负责，包括全站电缆桥架安装、电缆管敷设、电缆敷设及接引、电缆防火与阻燃。 2.编制依据： 1. 电气装置安装工程质量检验及评定规程（DL/T5161.1-5161.17-2002） 2、《电力建设安全工作规程（变电所部分）》。 3、《电气装置安装工程电缆线路施工及验收规范》GB50168-92 4、工程建设标准强制性条文（电力工程部分） 5. 吉林省电力勘测设计院设计的施工图纸 3．主要工程量计划用量表 序号 名称 规格 单位 数量 1 动力电缆 米 5560 2 控制电缆 米 31100 3 电缆管 吨 8.5 4 电缆桥架 吨 8 4.施工技术准备： 4.1 技术准备 4.1.1 学习图纸，进行图纸自检与会检，进行施工技术交底。 4.1.2 特殊工种组织培训，进行上岗考核。 4.1.3 对材料进行计算分析，提出材料计划。 4.1.4 各种机械进行自检维修，试运转。 4.2 工器具及材料准备。 序号 名 称 规 格 单位 数量 备 注 1 吊车 12t 台 1 2 放线架 台 4 3 撬棍 个 2 4 钢卷尺 50m 把 1 5 水平尺 把 2 2 6 手提电钻 台 1 7 液压弯管机 台 1 8 喷灯 台 2 9 电吹风 个 2 10 板扳手 17-19 个 4 11 眼镜扳手 17-19 个 4 12 套筒扳手 套 1 13 二次线工具 套 8 5．施工进度计划：按区域分段进行施工。 6．劳动力计划：班长1 人，电焊工2 人，电工5 人，力工20 人 7．主要施工方法及技术保证措施： 7.1 电缆保护管安装 电缆必须在电缆管中或电缆支架上敷设，电缆管的内径不应小于电缆外径的1.5 倍，管壁厚度不应小于2mm。 7.1.1 准备工作 7.1.1.1 对施工图纸进行会审。 7.1.1.2 按照施工图纸和现场情况，确定电缆管的位置、路径统计其品种规格、数量，然后进行备料。 7.1.1.3 实测电缆管的长度、高度、转角位置及角度等参数。 7.1.1.4 准备施工用的工器具。如工作台、管钳子、铁锯、液压弯管机等。 7.1.2 电缆保护管的加工 7.1.2.1 根据长度需要，合理搭配使用电缆管。 7.1.2.2 弯管 a)钢管一般采用液压弯管机冷弯。 b)硬塑料管，一般应采用热弯。可用电热、热水，待弯曲部位加热呈柔软状态时，放在胎具内弯成形，为 加速 弯曲恢 复 硬化 ，可浇 水冷却 。 c)电缆管的弯曲半 径，应符 合所 穿 电缆弯曲半 径的规定要求 ，一般情况下 ，...
