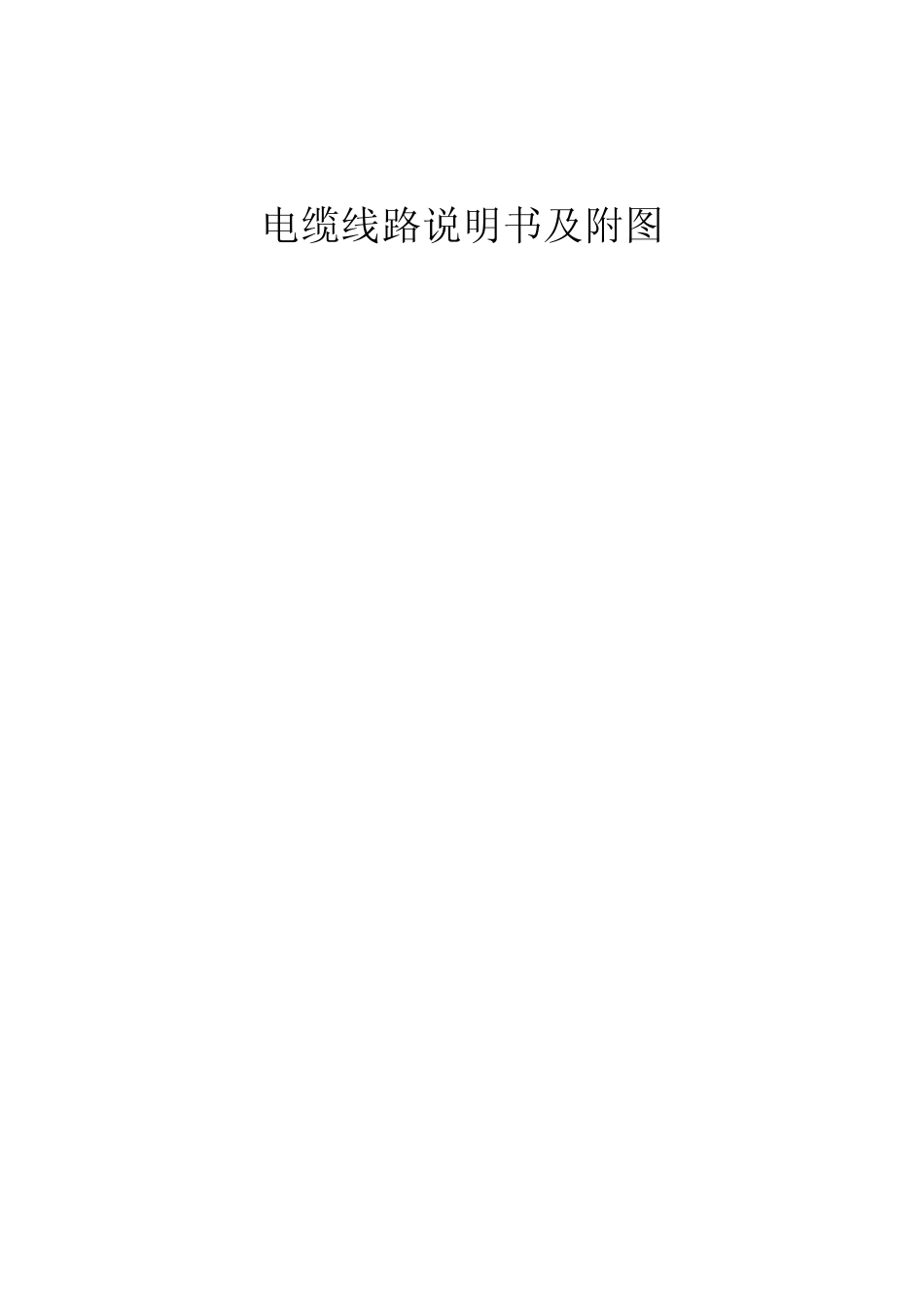

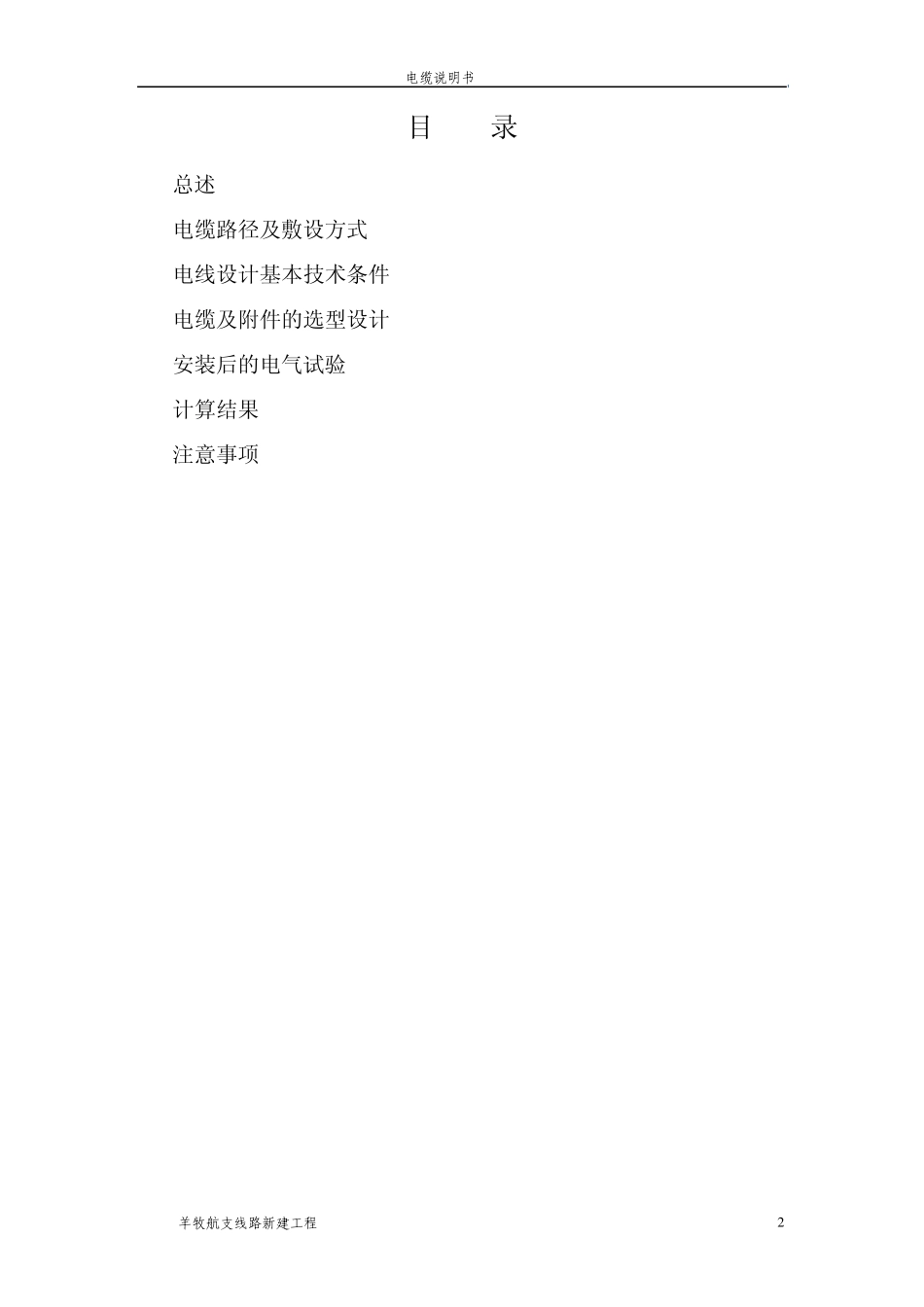

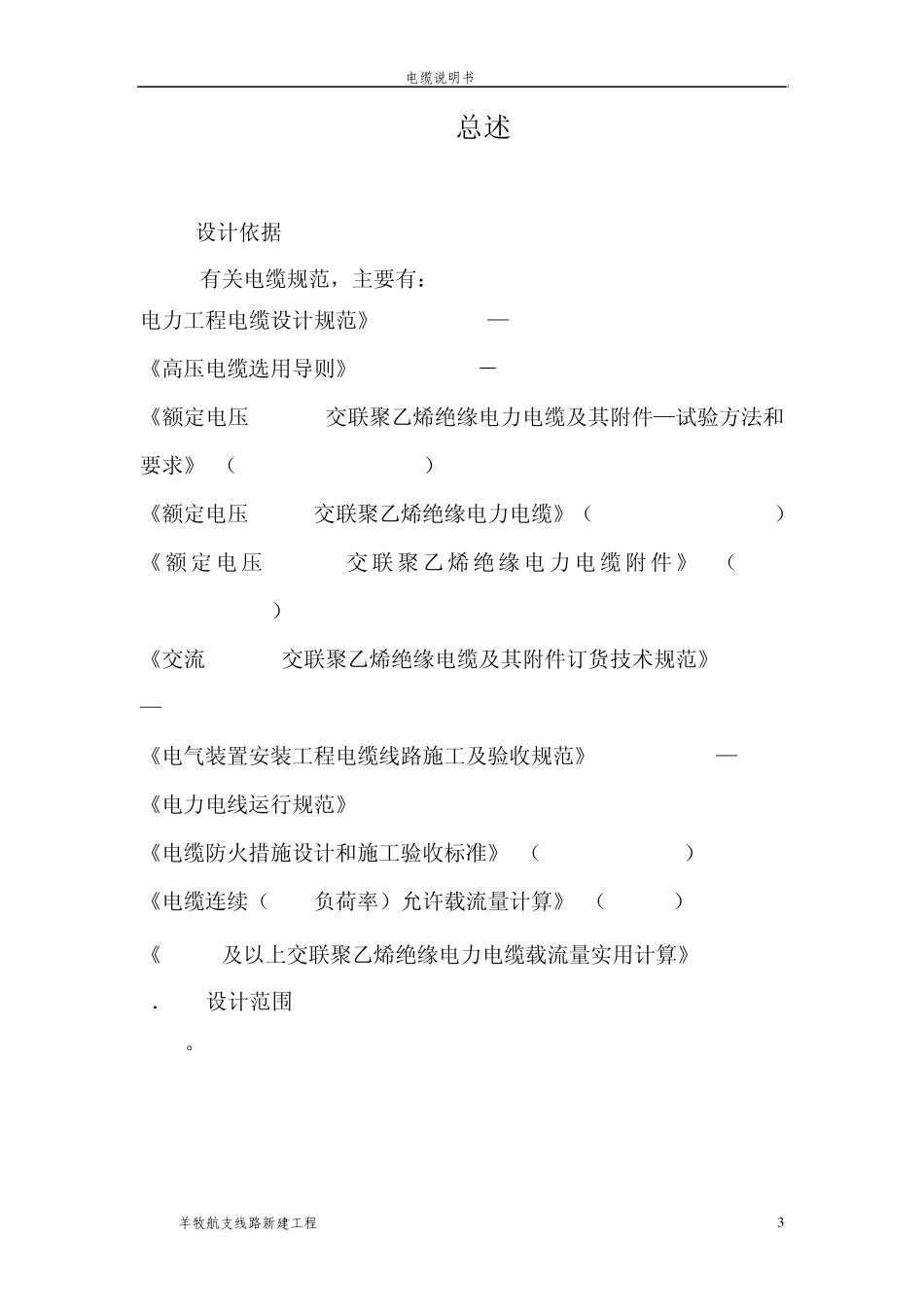

电缆线路说明书及附图 电缆说明书 110kV羊牧航支线路新建工程 2 目 录 1 总述 2 电缆路径及敷设方式 3 电线设计基本技术条件 4 电缆及附件的选型设计 5 安装后的电气试验 6 计算结果 7 注意事项 电缆说明书 110kV羊牧航支线路新建工程 3 1 总述 1.1 设计依据 1.1.1有关电缆规范，主要有： 电力工程电缆设计规范》 (GB50217—94) 《高压电缆选用导则》 (DL/T 401－2002) 《额定电压 110kV交联聚乙烯绝缘电力电缆及其附件—试验方法和要求》 （GB/T 11017.1-2002） 《额定电压 110kV交联聚乙烯绝缘电力电缆》 （GB/T 11017.2-2002） 《 额 定 电压 110kV交 联 聚 乙 烯 绝 缘 电力电缆附 件 》 （ GB/T 11017.3-2002） 《交流 l10kV交联聚乙烯绝缘电缆及其附件订货技术规范》(DL509—93) 《电气装置安装工程电缆线路施工及验收规范》 (GB 50168—92) 《电力电线运行规范》 (1979) 《电缆防火措施设计和施工验收标准》 （DLGJ 154-2000） 《电缆连续（100%负荷率）允许载流量计算》 （IEC287） 《110KV及以上交联聚乙烯绝缘电力电缆载流量实用计算》 1．2 设计范围 。 电缆说明书 110kV羊牧航支线路新建工程 4 2 电缆路径及敷设方式 2．1电缆路径 2.1.1航空港站前电缆终端杆至航空港变电站 电缆从电缆终端杆下地后穿过长城路后，沿航空港站进站道路敷设至航空港站2#间隔。长度：180米。参见附图（S51191C-A02-02） 穿越长城路 航空港站外 航空港站内 上杆及预留 总计 25米 80米 35米 40米 180米 2.1.2 110kV羊牧线 39＃下地点至110kV牧马山变电站 电缆从110kV羊牧线 39＃减 10米处电缆终端塔下地后向南敷设至规划区边界，采用桥架跨过江安河，沿规划区边界向西敷设至长城路西侧绿化带，沿长城路向北敷设至路口，向西至牧马山变电站2#间隔。长度：1700米。参见附图（S51191C-A02-03） 浅沟 排管 上杆及预留 总计 750米 850米 100米 1700米 注：因土建部分图纸尚未设计，本长度根据双流规划提供的地形图及现场勘测确定。 2.1.3 110kV华牧线 49＃下地点至110kV牧马山变电站 电缆从110kV华牧线 49＃减 10米处电缆终端塔下地后向南敷设至规划区边界，采用桥架跨过江安河，沿规划区边界向西敷设至长城路西侧绿化带，沿长城路向北敷设至路口，向西至牧马山变电站2#间隔。长度：1700米。参见附图（S51191C-A02-03） 浅沟 排管 上杆及预...
