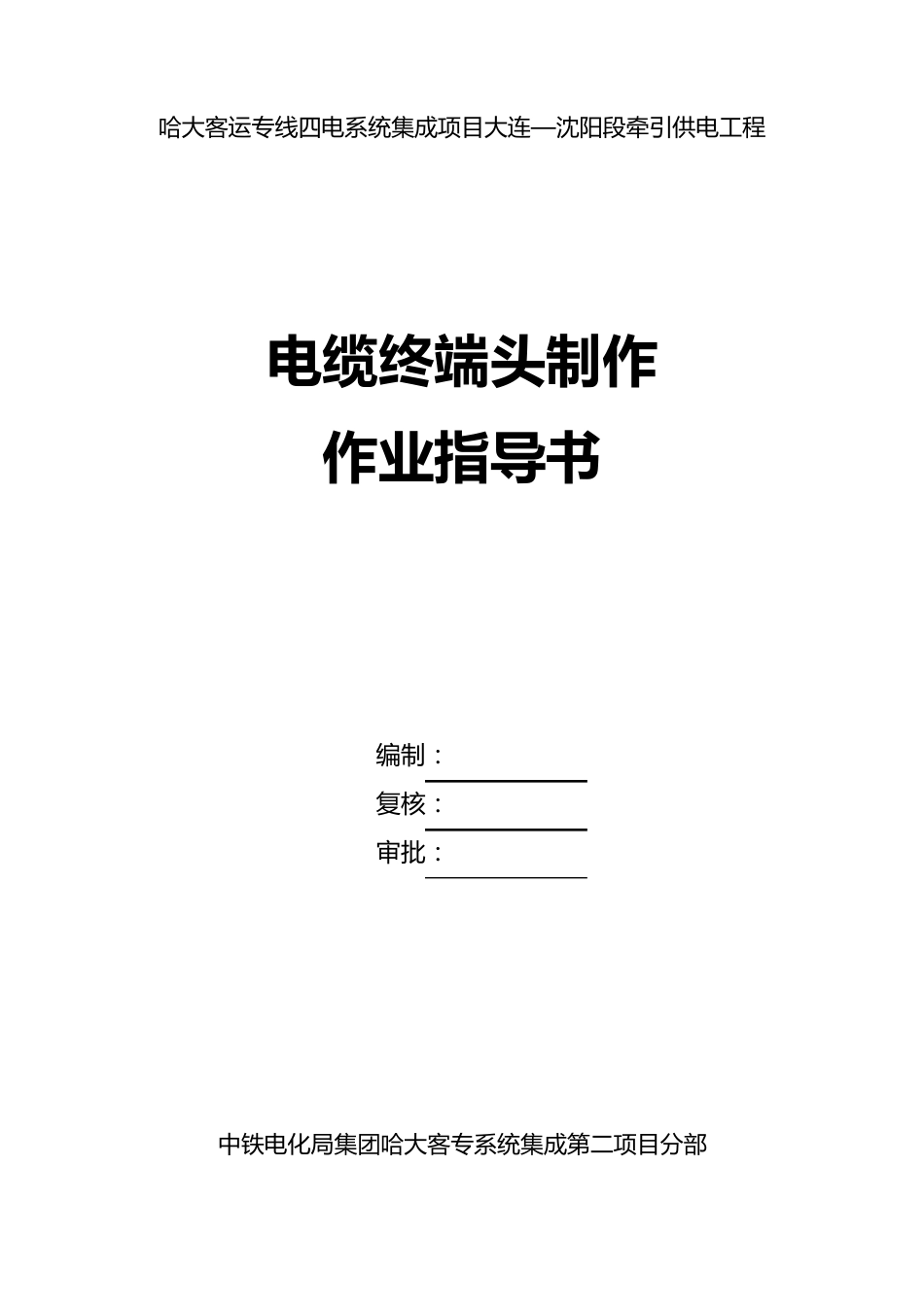

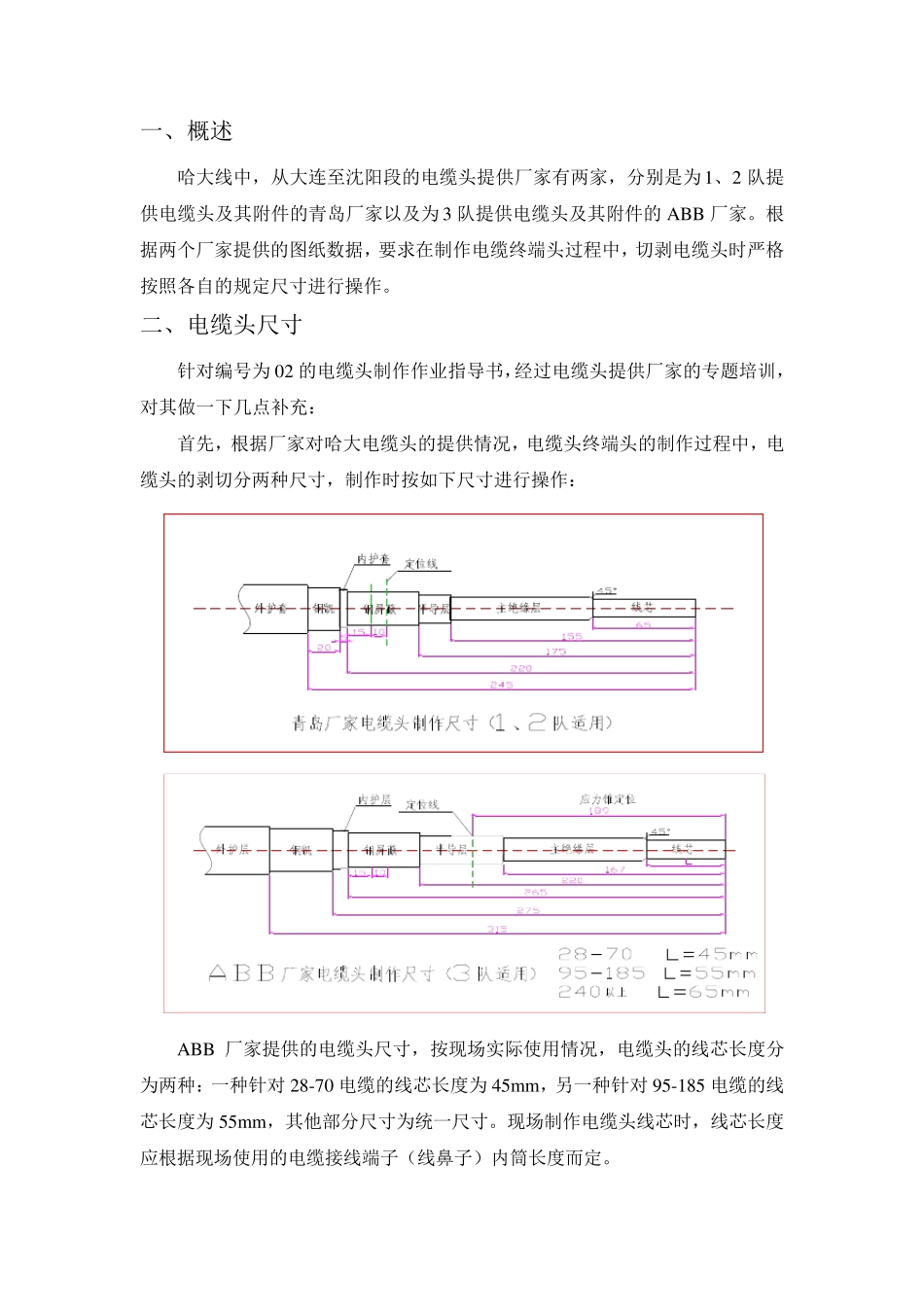

哈 大 客 运 专线 四 电 系 统 集 成 项 目 大 连 —沈阳段牵引供电 工程 电 缆 终 端 头 制 作 作 业指导书 编制： 复核： 审批： 中铁电 化局集 团哈 大 客 专系 统 集 成 第二项 目 分部 2010 年 10 月 20 日 一、概述 哈大线中，从大连至沈阳段的电缆头提供厂家有两家，分别是为 1、2 队提供电缆头及其附件的青岛厂家以及为 3 队提供电缆头及其附件的 ABB 厂家。根据两个厂家提供的图纸数据，要求在制作电缆终端头过程中，切剥电缆头时严格按照各自的规定尺寸进行操作。 二、电缆头尺寸 针对编号为 02 的电缆头制作作业指导书，经过电缆头提供厂家的专题培训，对其做一下几点补充： 首先，根据厂家对哈大电缆头的提供情况，电缆头终端头的制作过程中，电缆头的剥切分两种尺寸，制作时按如下尺寸进行操作： ABB 厂家提供的电缆头尺寸，按现场实际使用情况，电缆头的线芯长度分为两种：一种针对 28-70 电缆的线芯长度为 45mm，另一种针对 95-185 电缆的线芯长度为 55mm，其他部分尺寸为统一尺寸。现场制作电缆头线芯时，线芯长度应根据现场使用的电缆接线端子（线鼻子）内筒长度而定。 三、电缆终端头制作程序 3. 1 剥销电缆头 3.1.1 制作过程概述 总体来说，每个电缆头的制作都应该经过以下程序： 电缆整理，箱变内电缆预留长度检查，相序检查，电缆头使用材料及工具检查，根据图纸尺寸切剥电缆，接地线制作，恢复钢铠和铜屏蔽零电位，并好绝缘处理，对半导电层和主绝缘的毛刺进行打磨和抛光处理，清洁工作，尺寸校核，附件安装工作，记录。 3.1.2 青岛提供的电缆终端头制作过程： （1）从单相电缆头部往下取 245mm 长度剥除电缆外护套；从顶端量出225mm 去掉钢铠；从顶端量出 220mm 去掉内护套层，从顶端量出 175mm 去掉铜屏蔽层，从顶端量出 155mm 去掉半导电层。注意在剥半导体层时，走刀力度不能压太深，以免划伤主绝缘和半导体颗粒嵌入绝缘层中。（半导体层分为可剥离和不可剥离半导体层，不可剥离半导体层应先进行预热再进行剥离，注意预热过程中不要将电缆加热到过热，以免烧坏电缆。） （2）清洁电缆绝缘层表面，保证干净、光滑、无凹痕。清洁时应注意，先清洁半导体层再清洁主绝缘层。 （3）在电缆端部剥去长 65（线芯长度）的绝缘层，露出导体，用 PVC 带临时包扎导体线芯端部，然后在线芯绝缘端部和半导体电层端部倒45°斜角打磨光滑...
