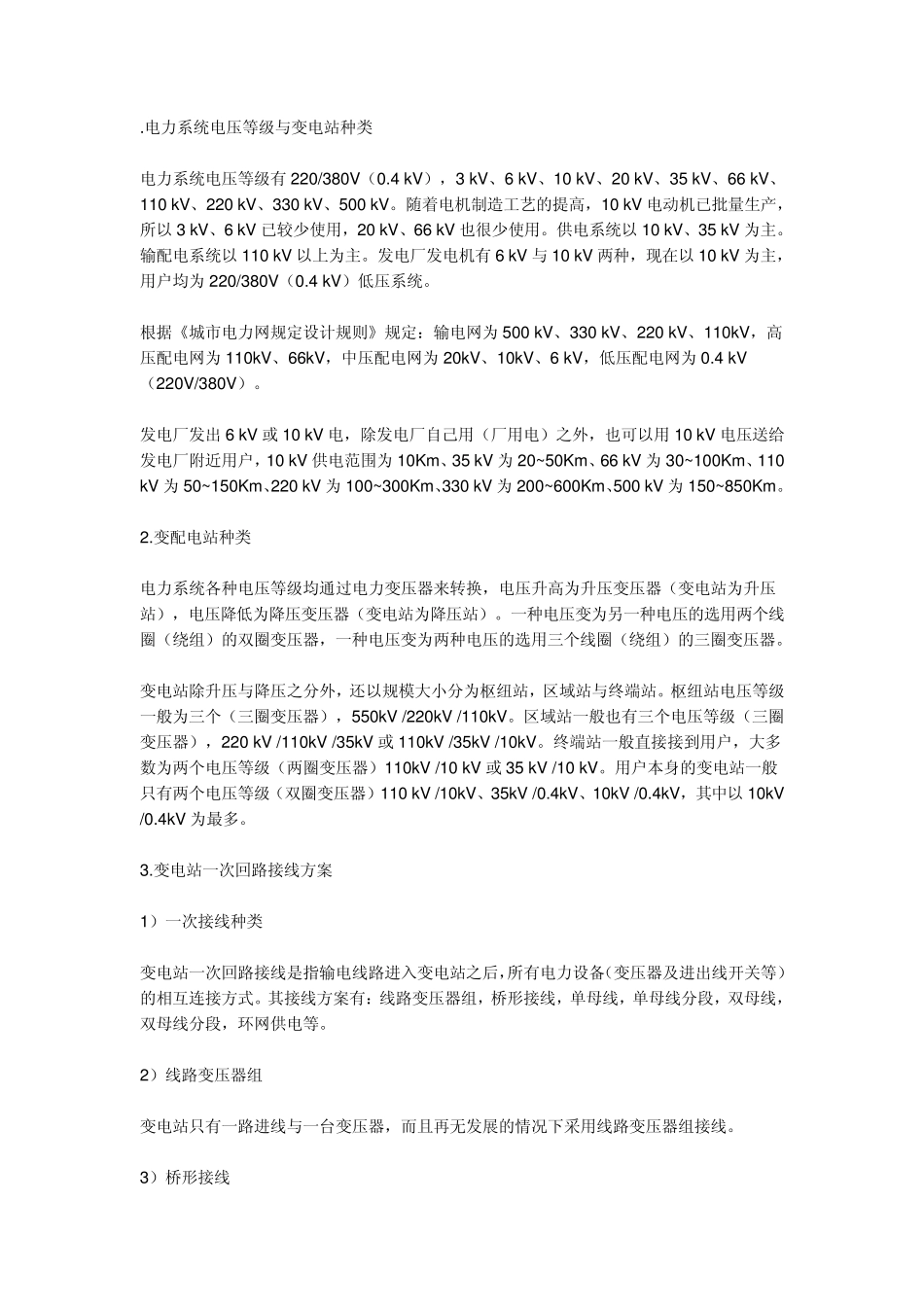

.电力系统电压等级与变电站种类 电力系统电压等级有220/380V（0.4 kV），3 kV、6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV、500 kV。随着电机制造工艺的提高，10 kV 电动机已批量生产，所以 3 kV、6 kV 已较少使用，20 kV、66 kV 也很少使用。供电系统以 10 kV、35 kV 为主。输配电系统以 110 kV 以上为主。发电厂发电机有6 kV 与10 kV 两种，现在以 10 kV 为主，用户均为 220/380V（0.4 kV）低压系统。 根据《城市电力网规定设计规则》规定：输电网为 500 kV、330 kV、220 kV、110kV，高压配电网为 110kV、66kV，中压配电网为 20kV、10kV、6 kV，低压配电网为 0.4 kV（220V/380V）。 发电厂发出 6 kV 或 10 kV 电，除发电厂自己用（厂用电）之外，也可以用 10 kV 电压送给发电厂附近用户，10 kV 供电范围为 10Km、35 kV 为 20~50Km、66 kV 为 30~100Km、110 kV 为 50~150Km、220 kV 为 100~300Km、330 kV 为 200~600Km、500 kV 为 150~850Km。 2.变配电站种类 电力系统各种电压等级均通过电力变压器来转换，电压升高为升压变压器（变电站为升压站），电压降低为降压变压器（变电站为降压站）。一种电压变为另一种电压的选用两个线圈（绕组）的双圈变压器，一种电压变为两种电压的选用三个线圈（绕组）的三圈变压器。 变电站除升压与降压之分外，还以规模大小分为枢纽站，区域站与终端站。枢纽站电压等级一般为三个（三圈变压器），550kV /220kV /110kV。区域站一般也有三个电压等级（三圈变压器），220 kV /110kV /35kV 或 110kV /35kV /10kV。终端站一般直接接到用户，大多数为两个电压等级（两圈变压器）110kV /10 kV 或 35 kV /10 kV。用户本身的变电站一般只有两个电压等级（双圈变压器）110 kV /10kV、35kV /0.4kV、10kV /0.4kV，其中以 10kV /0.4kV 为最多。 3.变电站一次回路接线方案 1）一次接线种类 变电站一次回路接线是指输电线路进入变电站之后，所有电力设备（变压器及进出线开关等）的相互连接方式。其接线方案有：线路变压器组，桥形接线，单母线，单母线分段，双母线，双母线分段，环网供电等。 2）线路变压器组 变电站只有一路进线与一台变压器，而且再无发展的情况下采用线路变压器组接线。 3）桥形接线 有两路进线、两台变压器，而且再没有发展的情况下，采用桥形接线。针对变压器，联络断...
