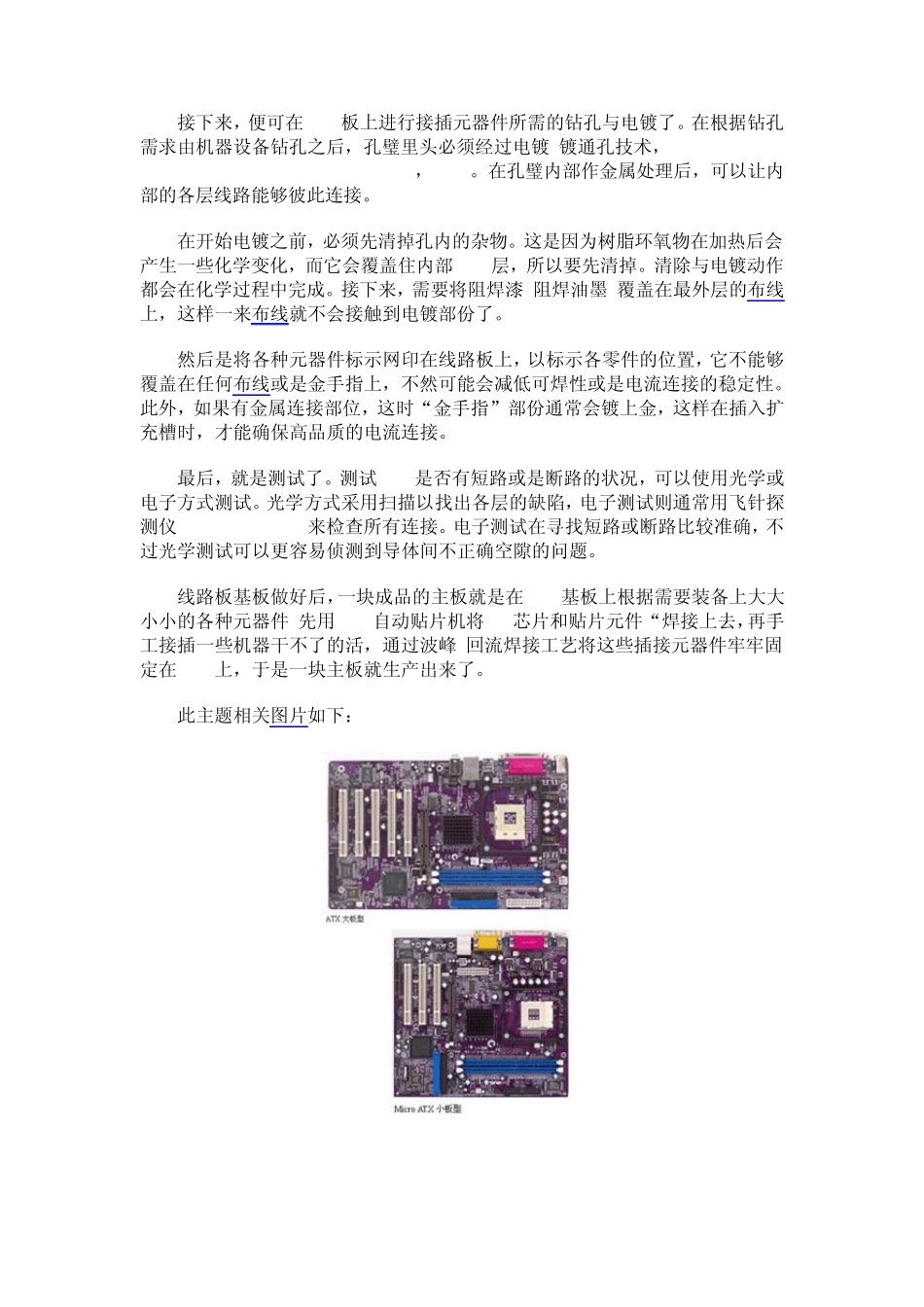

电 脑 主 板 跳 线 插 槽 芯 片 网 卡 内 存 南 北 桥 芯 片 和 接 线 全 程 图 解 ！ ！ 电 脑 主 板 跳 线 插 槽 芯 片 网 卡 内 存 南 北 桥 芯 片 和 接 线 全 程 图 解 一 、 主 板 图 解 一 块 主 板 主 要 由 线 路 板 和 它 上 面 的 各 种 元 器 件 组 成 1.线 路 板 (陈 设 世 家 ---陈 志 鑫 ) PCB 印 制 电 路 板 是 所 有 电 脑 板 卡 所 不 可 或 缺 的 东 东 。 它 实 际 是 由 几 层 树 脂 材料 粘 合 在 一 起 的 ， 内 部 采 用 铜 箔 走 线 。 一 般 的 PCB 线 路 板 分 有 四 层 ， 最 上 和 最 下的 两 层 是 信 号 层 ， 中 间 两 层 是 接 地 层 和 电 源 层 ， 将 接 地 和 电 源 层 放 在 中 间 ， 这 样便 可 容 易 地 对 信 号 线 作 出 修 正 。 而 一 些 要 求 较 高 的 主 板 的 线 路 板 可 达 到6-8层 或更 多 。 此 主 题 相 关 图 片 如 下 ： 主 板 (线 路 板 )是 如 何 制 造 出 来 的 呢 ？ PCB 的 制 造 过 程 由 玻 璃 环 氧 树 脂(Glass Epoxy)或 类 似 材 质制 成 的 PCB“基板 ”开始。 制 作 的 第一 步是 光绘出 零件 间 联机的 布线 ， 其方法是 采 用 负片 转印 (Subtractive transfer)的 方式将 设 计好的 PCB 线 路 板 的 线 路 底片 “印 刷”在 金属导体上 。 这 项技巧是 将 整个表面 铺上 一 层 薄薄的 铜 箔 ， 并且把多 余的 部 份给消除。 而 如 果制 作 的 是 双面 板 ， 那么 PCB 的 基板 两 面 都会铺上 铜 箔 。 而 要 做多 层 板 可 将 做好的两 块 双面 板 用 特制 的 粘 合 剂“压合 ”起 来 就行了。 接下来，便可在 PCB板上进行接插元器件所需的钻孔与电镀了。在根据钻孔需求由机器设备钻孔之后，孔璧里头必须经过电镀(镀通孔技术，Plated-Through-Hole technology，PTH)。在孔璧内部作金属处理后，可以让内部的各层线路能够彼此连接。 在开始电镀之前，必须先清掉孔内的杂物。这是因为树脂环氧物在加热后会产生一些化学变化，而它会覆盖住内部 PCB层，所以要先清掉。清除与电镀动作都会在...
