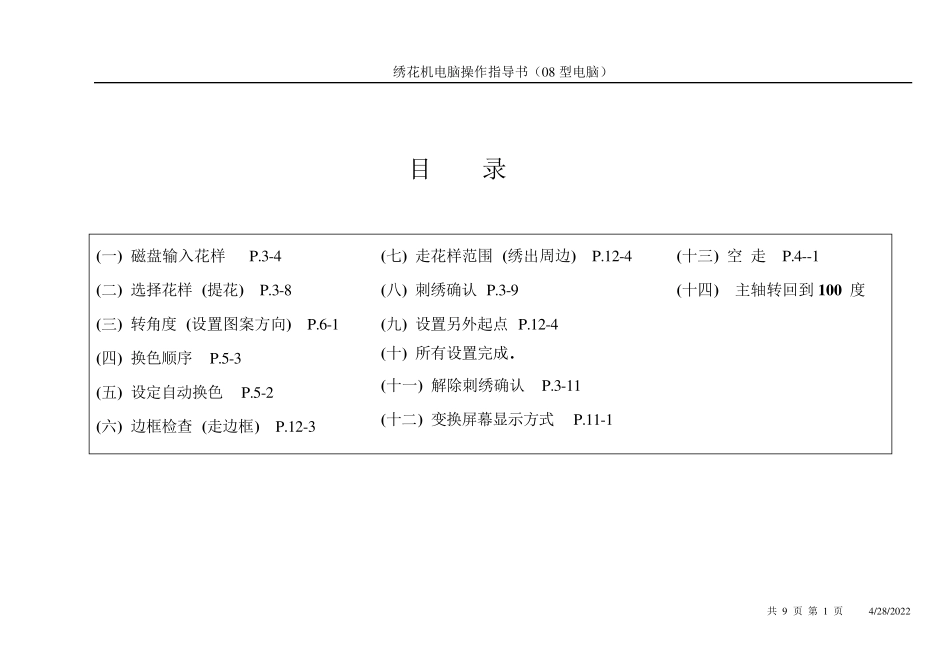

绣花机电脑操作指导书(08 型电脑) 共 9 页 第 1 页 4/28/2022 目 录 (一) 磁盘输入花样 P.3-4 (二) 选择花样 (提花) P.3-8 (三) 转角度 (设置图案方向) P.6-1 (四) 换色顺序 P.5-3 (五) 设定自动换色 P.5-2 (六) 边框检查 (走边框) P.12-3 (七) 走花样范围 (绣出周边) P.12-4 (八) 刺绣确认 P.3-9 (九) 设置另外起点 P.12-4 (十) 所有设置完成. (十一) 解除刺绣确认 P.3-11 (十二) 变换屏幕显示方式 P.11-1 (十三) 空 走 P.4--1 (十四) 主轴转回到 1 0 0 度 绣花机电脑操作指导书(08 型电脑) 共 9 页 第 2 页 4/28/2022 (一) 磁盘输入花样 (有两种方法,下面是方法一) P.3-4 → →②→ 和 →→ → → 磁盘花样开始输入到电脑中 → 在”刺绣准备模式”下 图标显示: (闪) 按” 磁盘操作”键 选择”2” =磁盘花样输入到内存 上下及翻页选择需要的花样名 确认 屏幕显示提供的花样号, 选”确认” 提示”宽度补偿吗? 显示”是或否” 选择”否” (默认=否) 需等待一会儿 提示" 继续输入花样?” (否) 返回 (二) 选择花样 (提花) P.3-8 → →→ 和 →→ →→ → 返回到”刺绣准备模式” 在”刺绣准备模式”下 图标显示: (闪) 按”功能”键 光标自动选择”1” =选择刺绣花样 按”确认”键 上下及翻页选择需要的花样名 确认 屏幕显示: 旋转角度 0 X 放大率 100 … … 屏幕提示: “设花样原点,方可记忆花样原点” 绣花机电脑操作指导书(08 型电脑) 共 9 页 第 3 页 4/28/2022 (三) 转角度 (设置图案方向) P .6-1 → 在” 刺绣准备模式” 下 图标显示: (闪) 按一次,方向旋转90度,直到需要的方向为止. (四) 换色顺序 P .5-3 → →①→→ ①→②→③→ 按键,切换到有 ” 换色顺序” 的屏幕下 左下图标显示: 或 按” 换色” 键. 提示: 1. 输入并反复 2. 修改 3. 转换换色针位 选择 “ 1” ,并按” 确认键” 输入换色顺序 “ 1-2-3” (举例) 则等于 “ 1-2-3-1-2-3...” 绣花机电脑操作指导书(08 型电脑) 共 9 页 第 4 页 4/28/2022 (五) 设定自动换色 P .5-2 → ( 结束 ) 图标说明: 自动换色,自动起动 自动换色,手动起动 手动换色,手动起动 按键,切换到有 ” 换色顺序” 的屏幕下 左下图标显示: 或 反复按” 自动换色” 键, ...
