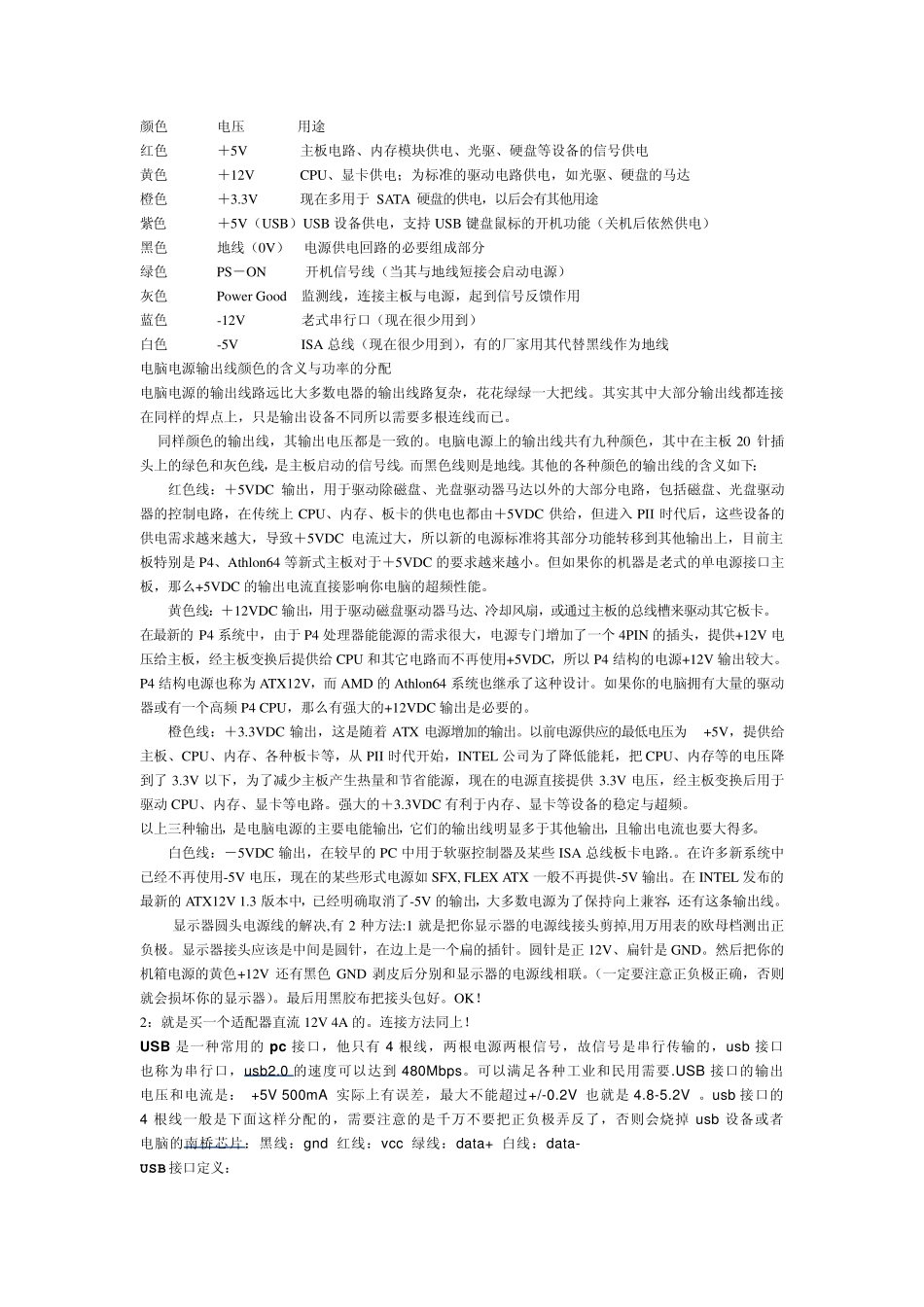

颜色 电压 用途 红色 ＋5V 主板电路、内存模块供电、光驱、硬盘等设备的信号供电 黄色 ＋12V CPU、显卡供电；为标准的驱动电路供电，如光驱、硬盘的马达 橙色 ＋3.3V 现在多用于 SATA 硬盘的供电，以后会有其他用途 紫色 ＋5V（USB）USB 设备供电，支持 USB 键盘鼠标的开机功能（关机后依然供电） 黑色 地线（0V） 电源供电回路的必要组成部分 绿色 PS－ON 开机信号线（当其与地线短接会启动电源） 灰色 Pow er Good 监测线，连接主板与电源，起到信号反馈作用 蓝色 -12V 老式串行口（现在很少用到） 白色 -5V ISA 总线（现在很少用到），有的厂家用其代替黑线作为地线 电脑电源输出线颜色的含义与功率的分配 电脑电源的输出线路远比大多数电器的输出线路复杂，花花绿绿一大把线。其实其中大部分输出线都连接在同样的焊点上，只是输出设备不同所以需要多根连线而已。 同样颜色的输出线，其输出电压都是一致的。电脑电源上的输出线共有九种颜色，其中在主板20 针插头上的绿色和灰色线，是主板启动的信号线。而黑色线则是地线。其他的各种颜色的输出线的含义如下： 红色线：＋5VDC 输出，用于驱动除磁盘、光盘驱动器马达以外的大部分电路，包括磁盘、光盘驱动器的控制电路，在传统上 CPU、内存、板卡的供电也都由＋5VDC 供给，但进入 PII 时代后，这些设备的供电需求越来越大，导致＋5VDC 电流过大，所以新的电源标准将其部分功能转移到其他输出上，目前主板特别是 P4、Athlon64 等新式主板对于＋5VDC 的要求越来越小。但如果你的机器是老式的单电源接口主板，那么+5VDC 的输出电流直接影响你电脑的超频性能。 黄色线：＋12VDC 输出，用于驱动磁盘驱动器马达、冷却风扇，或通过主板的总线槽来驱动其它板卡。在最新的 P4 系统中，由于 P4 处理器能能源的需求很大，电源专门增加了一个 4PIN 的插头，提供+12V 电压给主板，经主板变换后提供给 CPU 和其它电路而不再使用+5VDC，所以 P4 结构的电源+12V 输出较大。P4 结构电源也称为 ATX12V，而 AMD 的 Athlon64 系统也继承了这种设计。如果你的电脑拥有大量的驱动器或有一个高频 P4 CPU，那么有强大的+12VDC 输出是必要的。 橙色线：＋3.3VDC 输出，这是随着 ATX 电源增加的输出。以前电源供应的最低电压为+5V，提供给主板、CPU、内存、各种板卡等，从 PII 时代开始，INTEL 公司为了降低能耗，把 CPU、内存等的电压...
