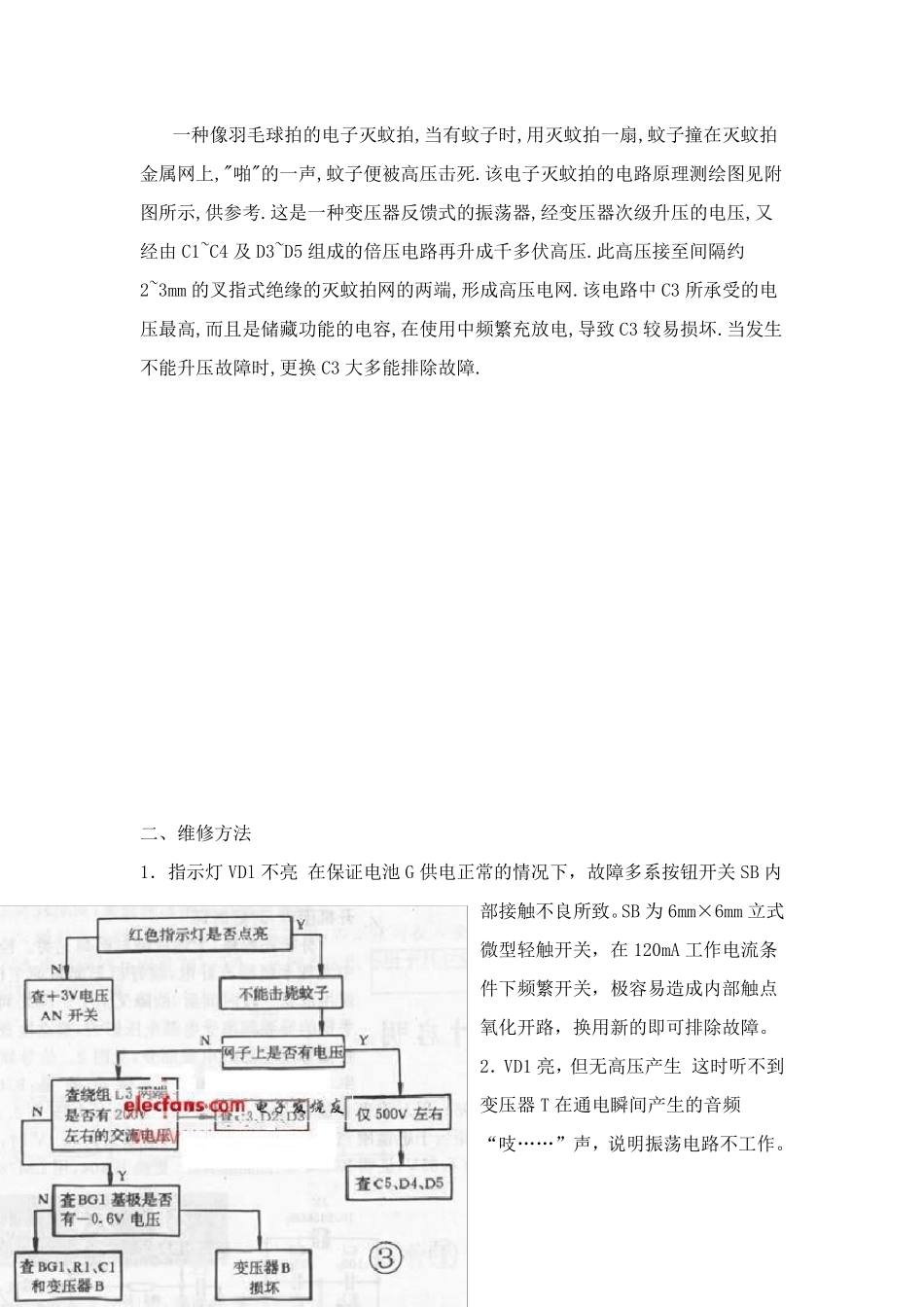

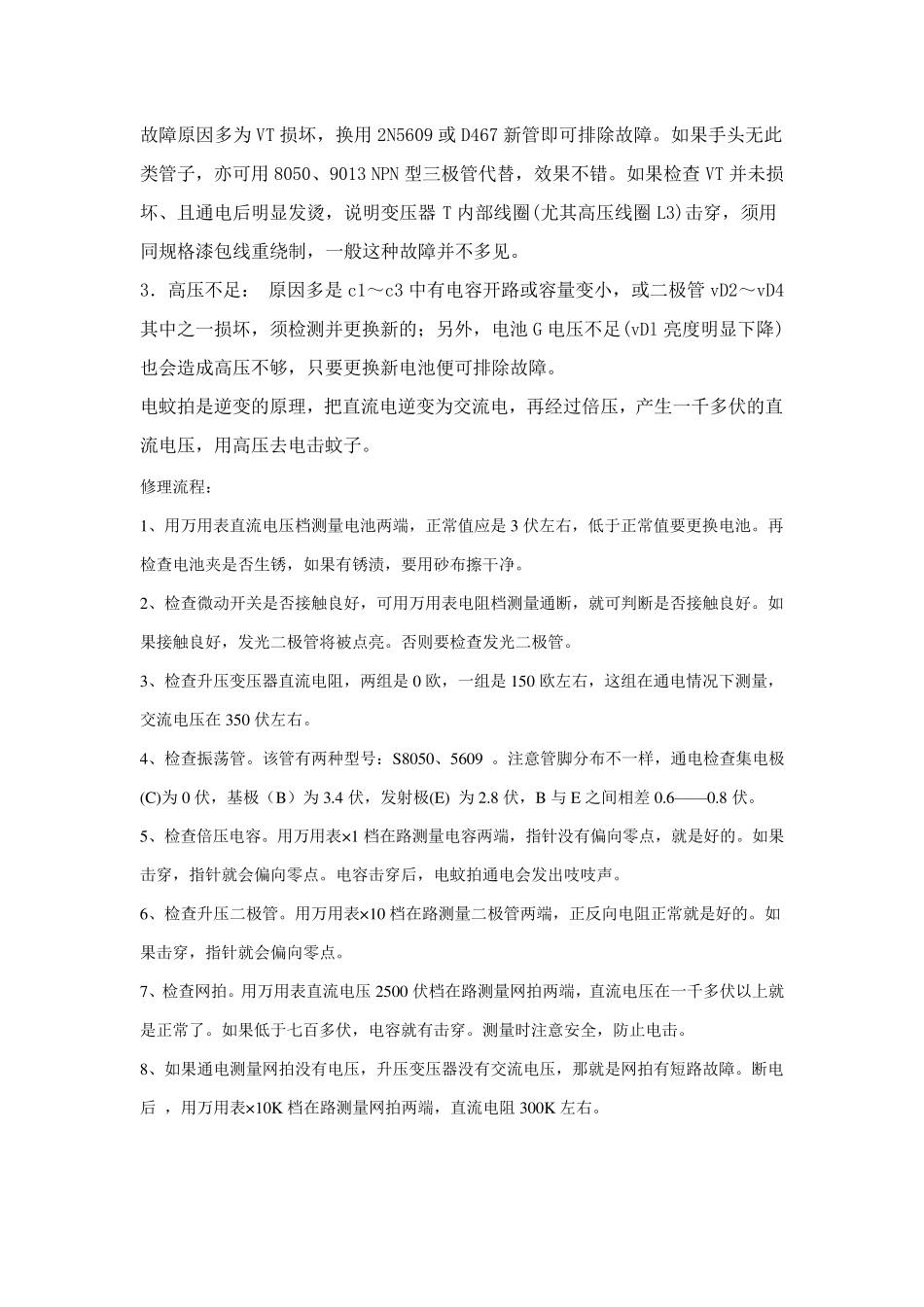

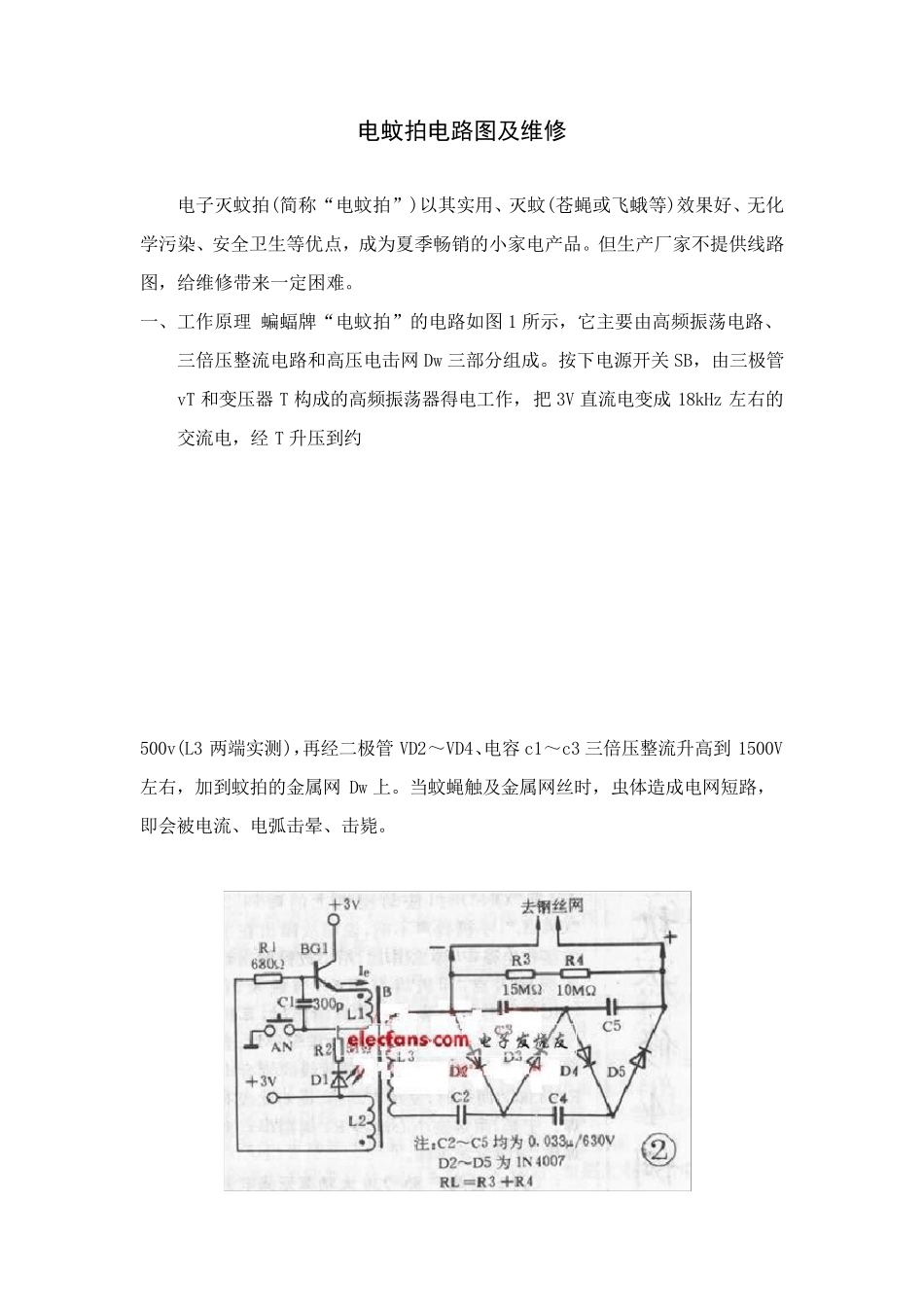

电蚊拍电路图及维修 电子灭蚊拍(简称“电蚊拍”)以其实用、灭蚊(苍蝇或飞蛾等)效果好、无化学污染、安全卫生等优点，成为夏季畅销的小家电产品。但生产厂家不提供线路图，给维修带来一定困难。 一、工作原理 蝙蝠牌“电蚊拍”的电路如图 1 所示，它主要由高频振荡电路、三倍压整流电路和高压电击网 Dw 三部分组成。按下电源开关 SB，由三极管vT 和变压器 T 构成的高频振荡器得电工作，把 3V 直流电变成 18kHz 左右的交流电，经 T 升压到约 500v(L3 两端实测)，再经二极管 VD2～VD4、电容 c1～c3 三倍压整流升高到 1500V左右，加到蚊拍的金属网 Dw 上。当蚊蝇触及金属网丝时，虫体造成电网短路，即会被电流、电弧击晕、击毙。 一 种 像 羽 毛 球 拍 的 电 子 灭 蚊 拍 ,当 有 蚊 子 时 ,用 灭 蚊 拍 一 扇 ,蚊 子 撞 在 灭 蚊 拍金 属 网 上 ,"啪 "的 一 声 ,蚊 子 便 被 高 压 击 死 .该 电 子 灭 蚊 拍 的 电 路 原 理 测 绘 图 见 附图 所 示 ,供 参 考 .这 是 一 种 变 压 器 反 馈 式 的 振 荡 器 ,经 变 压 器 次 级 升 压 的 电 压 ,又经 由 C1~C4 及 D3~D5 组 成 的 倍 压 电 路 再 升 成 千 多 伏 高 压 .此 高 压 接 至 间 隔 约2~3mm 的 叉 指 式 绝 缘 的 灭 蚊 拍 网 的 两 端 ,形 成 高 压 电 网 .该 电 路 中 C3 所 承 受 的 电压 最 高 ,而 且 是 储 藏 功 能 的 电 容 ,在 使 用 中 频 繁 充 放 电 ,导 致 C3 较 易 损 坏 .当 发 生不 能 升 压 故 障 时 ,更 换 C3 大 多 能 排 除 故 障 . 二 、 维 修 方 法 1． 指 示 灯 VDl 不 亮 在 保 证 电 池 G 供 电 正 常 的 情 况下，故 障 多 系按钮开关SB 内部接 触不 良所 致 。SB 为6mm×6mm 立式微型轻触开关，在 120mA 工作电 流条件下频 繁 开关，极容 易 造成 内部触点氧化开路 ，换 用 新的 即可排 除 故 障 。 2． VD1 亮 ，但 无 高 压 产 生 这 时 听 不 到变 压 器 T 在 通 电 瞬 间 产 生 的 音 频“ 吱 … … ” 声 ，说 明 振 荡 电 路 不 工作。故障原因多为VT 损坏，换用2N5609 或D467 新管即可排除故障。如果手头无此类管子...
