电蚊拍的原理和维修VIP专享

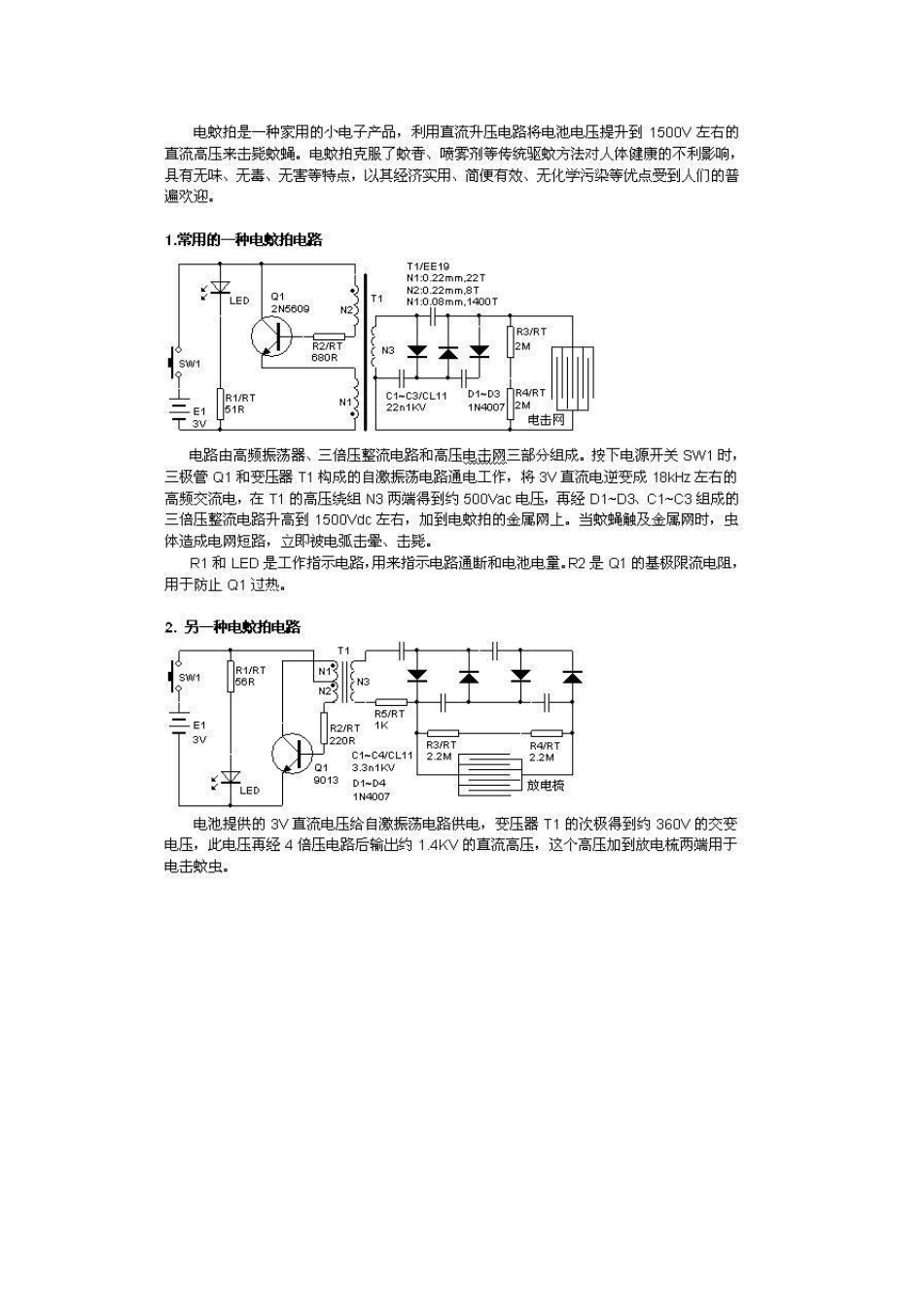

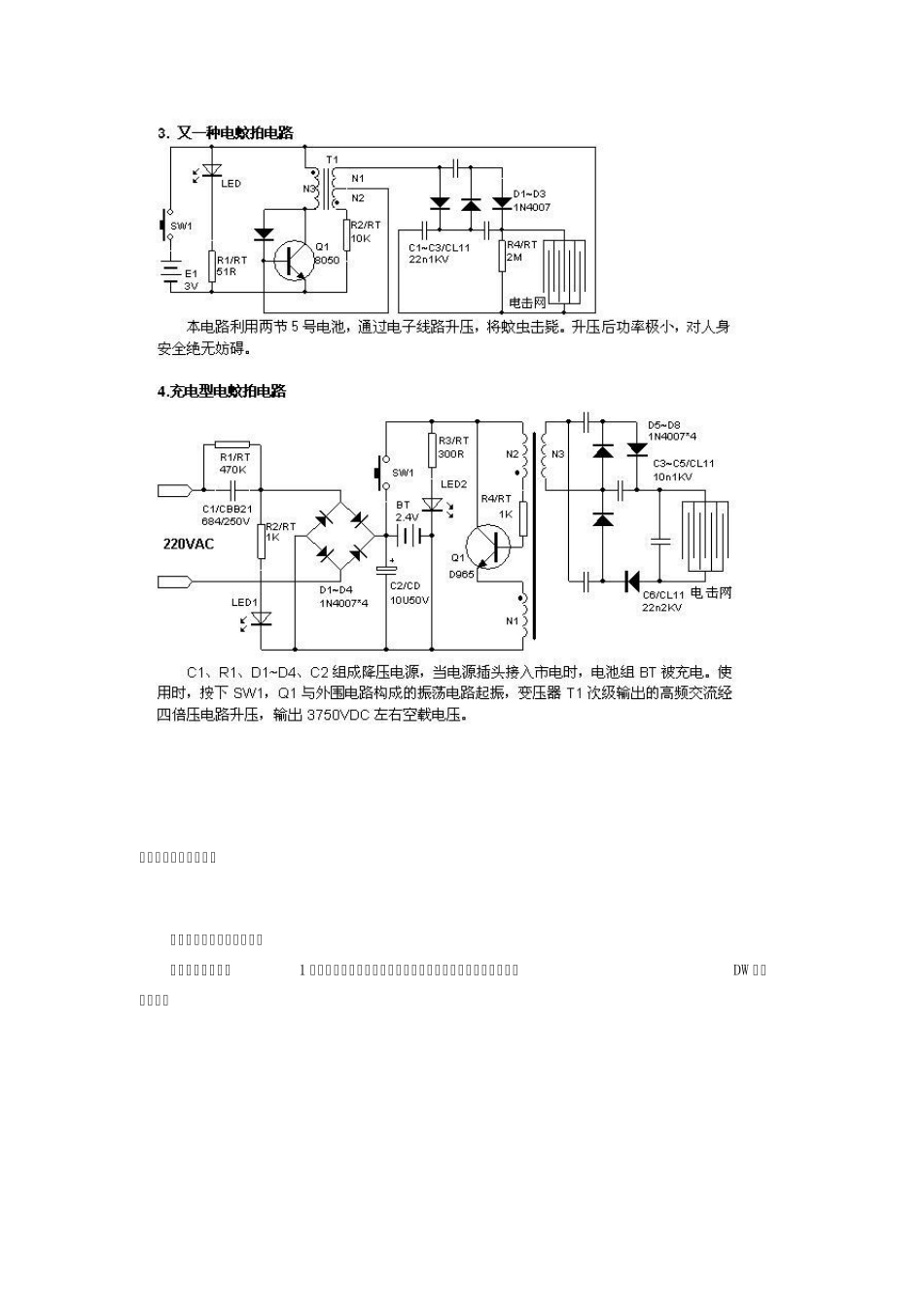

2009 年 10 月 11 日 星期日 00:57 高压电蚊拍电路及制作 一、电蚊拍电路及工作原理 电蚊拍的电路如图1 所示，它主要由高频振荡电路、三倍压整流电路和高压电击网DW 三部分组成。 当按下电源开关SB 时，由三极管VT 和变压器T 构成的高频振荡器通电工作，把3V 直流电变成18kHz 左右的高频交流电，经T 升压到约500V（ L3 两端实测），再经二极管VD2～ VD4、电容器C1～ C3 三倍压整流升高到1500V 左右，加到蚊拍的金属网DW 上。当蚊蝇触及金属网丝时，虫体造成电网短路，即会被电流、电弧杀灼或击晕、击毙。 电路中，发光二极管VD1 和限流电阻器R1 构成指示灯电路，用来指示电路通断状态及显示电池电能的耗损情况。 二、元器件选择 晶体管VT 选用2N5609 型硅NPN 中功率三极管，亦可用8050、 9013 型等常用三极管代替。VD1 用 φ 3mm 红色发光二极管，VD2～ VD4 用 1N4007 型硅整流二极管。 R1～ R3 均用RTX-1/8W 型碳膜电阻器。C1～ C3 一律用CL11-630V 型涤纶电容器，SB 用 6mm×6mm 立式微型轻触开关。G 用 5 号干电池两节串联（配塑料电池架）而成，电压3V。 高频变压器T 须自制：选用2E19 型铁氧体磁芯及配套塑料骨架，L1 用 φ 0.22mm 漆包线绕22 匝，L2 用同号线绕8 匝，L3 用 φ 0.08mm 漆包线绕1400 匝左右。注意图中黑点为同名端，头尾顺序绕，绕组间垫一、二层薄绝缘纸。 三、制作与使用 图 2 所示为该电蚊拍的印制电路板焊接图。印制电路板最好采用环氧基质单面铜箔板制作，实际尺寸约为56mm×28mm。 整个电蚊拍可用旧的非金属羽毛球拍作骨架组装。拆掉羽毛球拍上原有的网线和手柄，按图3 所示用φ 1mm 左右镀锌铁丝在球拍上平行布线，间距不大于 4mm。两组网线可有意布在不同平面上，这样可避免因人手误碰网线而发生的电击现象，但对电击蚊蝇效果无影响。另用180mm×35mm×20mm 塑料盒或φ 35mm×180mm 硬塑料管加工制成手柄，将电路板、电池架装入，并在合适位置处开孔固定按钮开关SB 和发光二极管VD1。最后用热熔胶固定网拍，把网拍两电极引线焊在电路板上R3 两端即成。只要焊装正确无误，无须任何调试便可投入使用。 使用时，手握网拍把柄，按下按钮开关，像使用普通蚊蝇拍一样挥拍，让网面触及飞动的蚊子（或苍蝇、飞蛾），即可迅速将其击毙。该电蚊拍耗电省，工作电流实测约120mA 左右，每换一次新电池可使用数月。由于其输出功率有限（瞬...
