电装实习报告(焊接训练,收音机,电话机,pcb版)

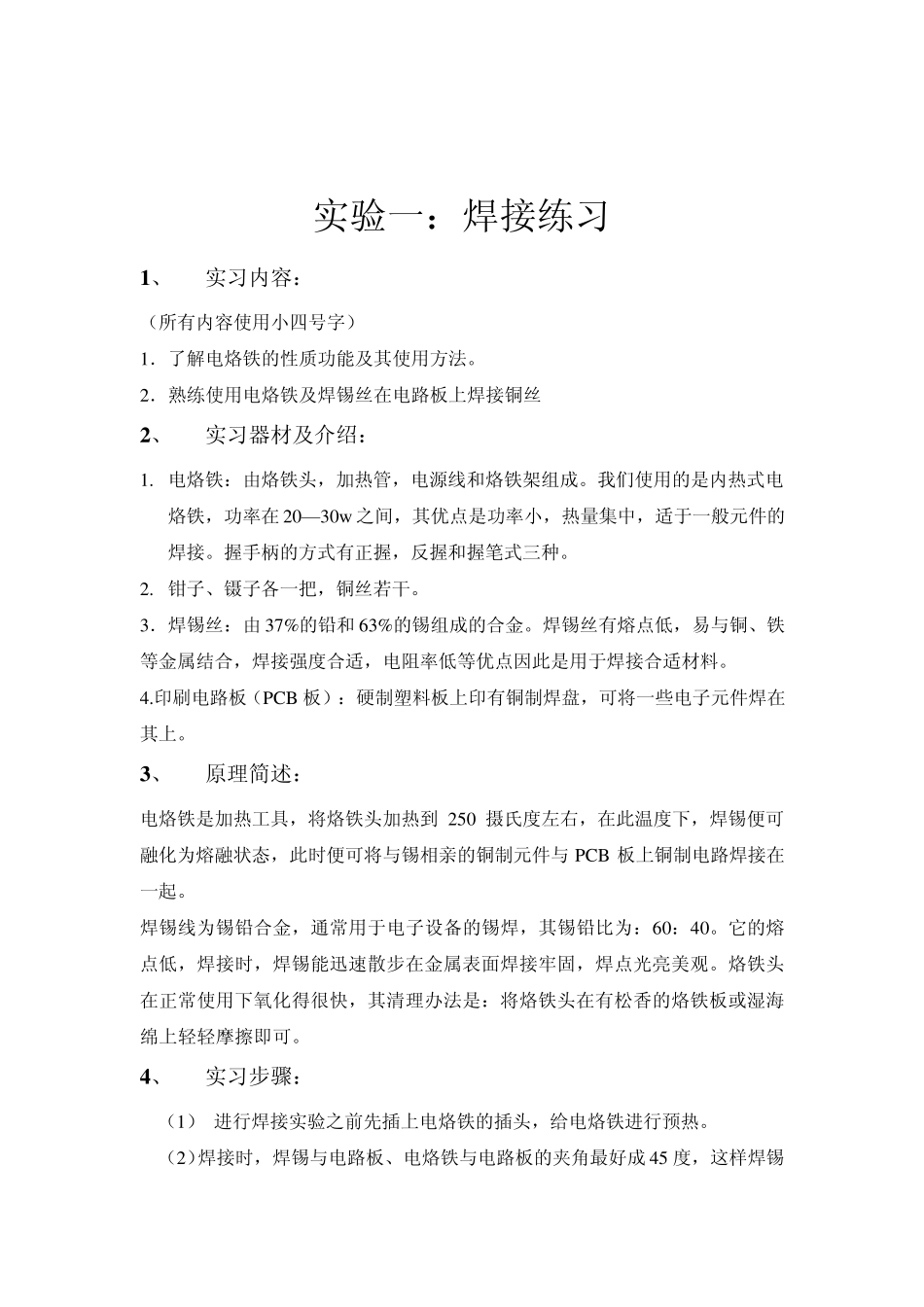

电装实习报告(焊接训练,收音机,电话机,pcb版)_第1页
1/8

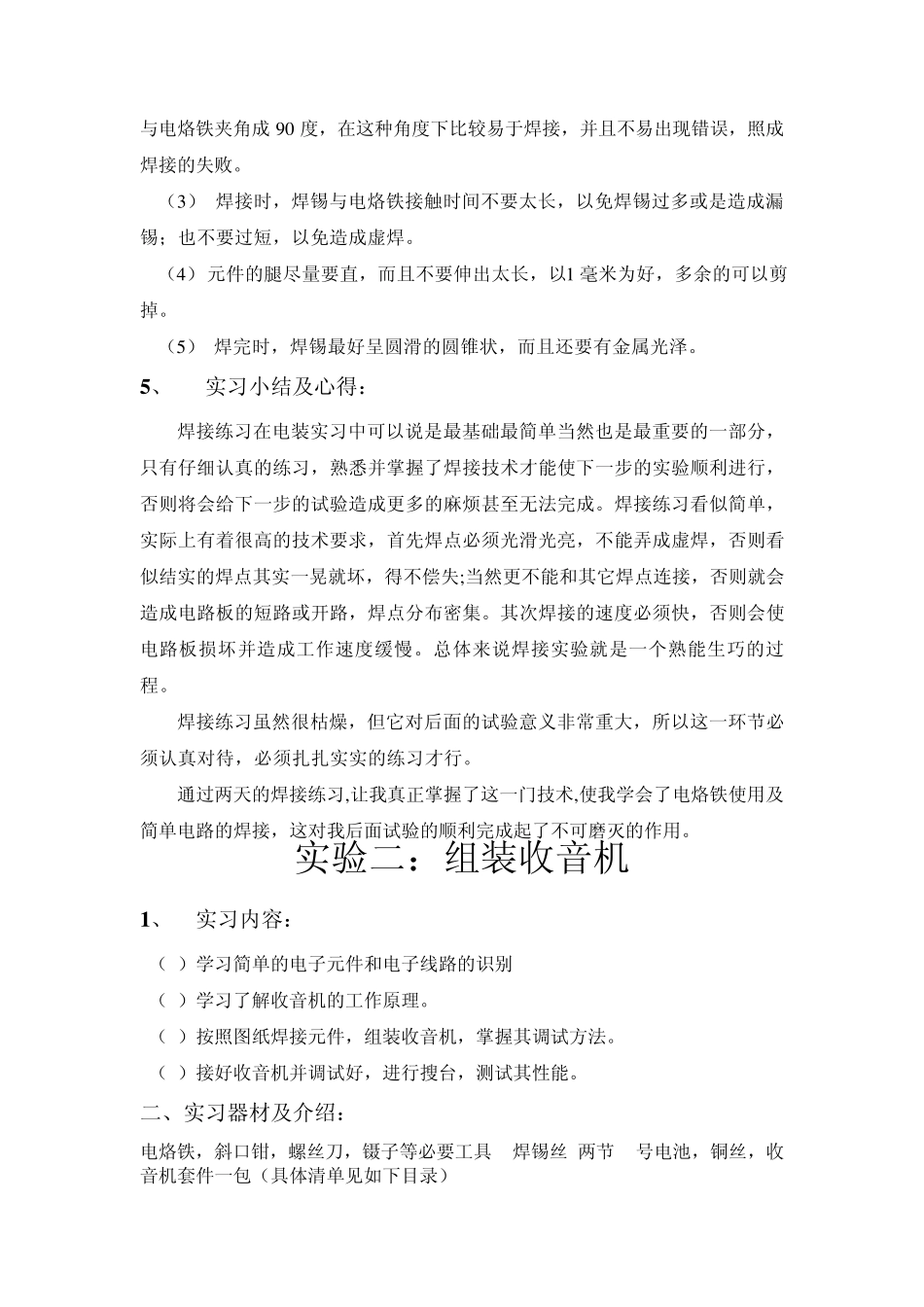

电装实习报告(焊接训练,收音机,电话机,pcb版)_第2页
2/8

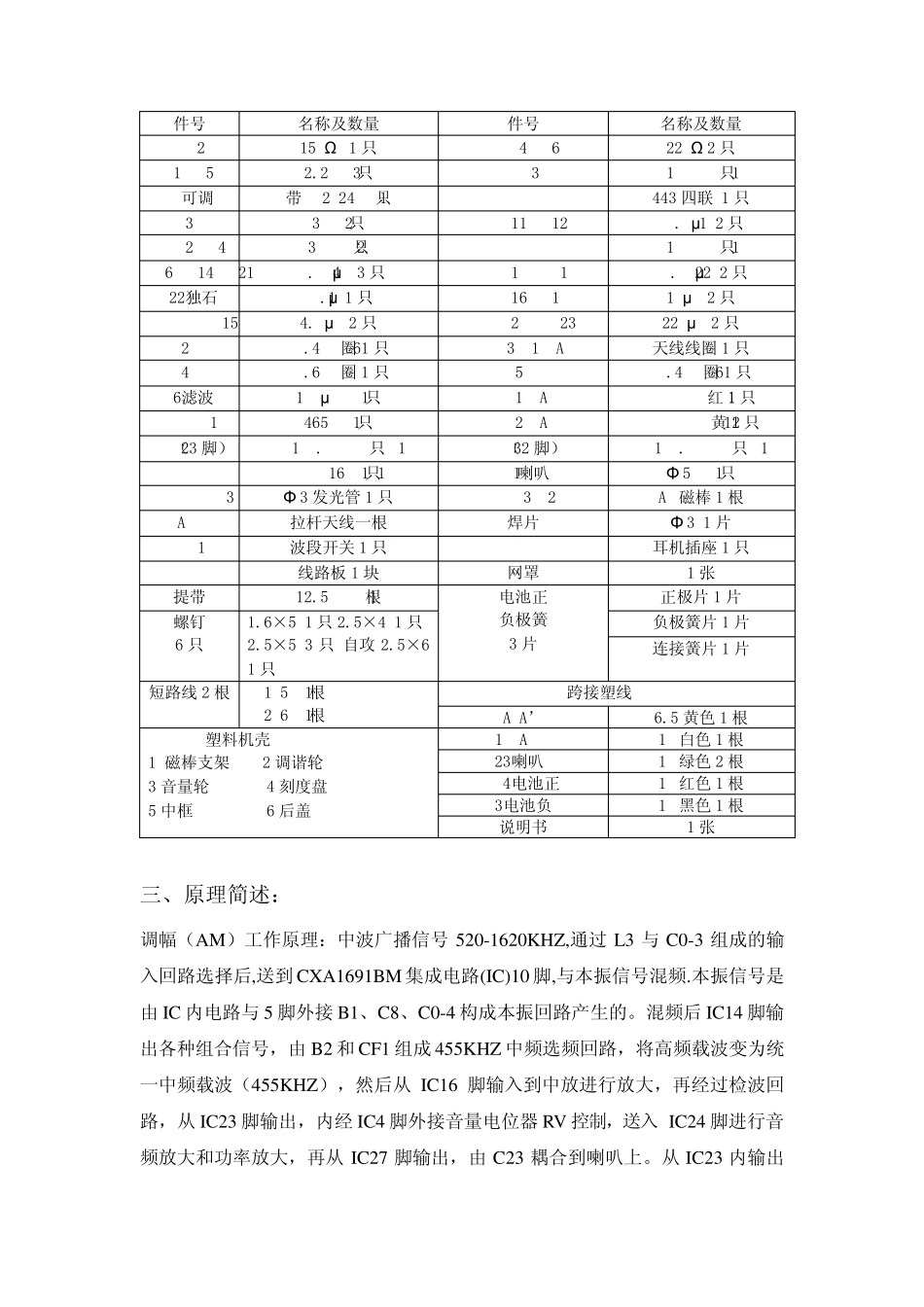

电装实习报告(焊接训练,收音机,电话机,pcb版)_第3页
3/8
实验一:焊接练习 1 、 实习内容: (所有内容使用小四号字) 1.了解电烙铁的性质功能及其使用方法。 2.熟练使用电烙铁及焊锡丝在电路板上焊接铜丝 2 、 实习器材及介绍: 1. 电烙铁:由烙铁头,加热管,电源线和烙铁架组成。我们使用的是内热式电烙铁,功率在 20—30w 之间,其优点是功率小,热量集中,适于一般元件的焊接。握手柄的方式有正握,反握和握笔式三种。 2. 钳子、镊子各一把,铜丝若干。 3.焊锡丝:由 37%的铅和 63%的锡组成的合金。焊锡丝有熔点低,易与铜、铁等金属结合,焊接强度合适,电阻率低等优点因此是用于焊接合适材料。 4.印刷电路板(PCB 板):硬制塑料板上印有铜制焊盘,可将一些电子元件焊在其上。 3 、 原理简述: 电烙铁是加热工具,将烙铁头加热到 250 摄氏度左右,在此温度下,焊锡便可融化为熔融状态,此时便可将与锡相亲的铜制元件与 PCB 板上铜制电路焊接在一起。 焊锡线为锡铅合金,通常用于电子设备的锡焊,其锡铅比为:60:40。它的熔点低,焊接时,焊锡能迅速散步在金属表面焊接牢固,焊点光亮美观。烙铁头在正常使用下氧化得很快,其清理办法是:将烙铁头在有松香的烙铁板或湿海绵上轻轻摩擦即可。 4 、 实习步骤: (1) 进行焊接实验之前先插上电烙铁的插头,给电烙铁进行预热。 (2)焊接时,焊锡与电路板、电烙铁与电路板的夹角最好成 45 度,这样焊锡 与电烙铁夹角成90 度,在这种角度下比较易于焊接,并且不易出现错误,照成焊接的失败。 (3) 焊接时,焊锡与电烙铁接触时间不要太长,以免焊锡过多或是造成漏锡;也不要过短,以免造成虚焊。 (4) 元件的腿尽量要直,而且不要伸出太长,以1 毫米为好,多余的可以剪掉。 (5) 焊完时,焊锡最好呈圆滑的圆锥状,而且还要有金属光泽。 5 、 实习小结及心得: 焊接练习在电装实习中可以说是最基础最简单当然也是最重要的一部分,只有仔细认真的练习,熟悉并掌握了焊接技术才能使下一步的实验顺利进行,否则将会给下一步的试验造成更多的麻烦甚至无法完成。焊接练习看似简单,实际上有着很高的技术要求,首先焊点必须光滑光亮,不能弄成虚焊,否则看似结实的焊点其实一晃就坏,得不偿失;当然更不能和其它焊点连接,否则就会造成电路板的短路或开路,焊点分布密集。其次焊接的速度必须快,否则会使电路板损坏并造成工作速度缓慢。总体来说焊接实验就是一个熟能生巧的过程。 焊接练习虽然很枯燥,...
