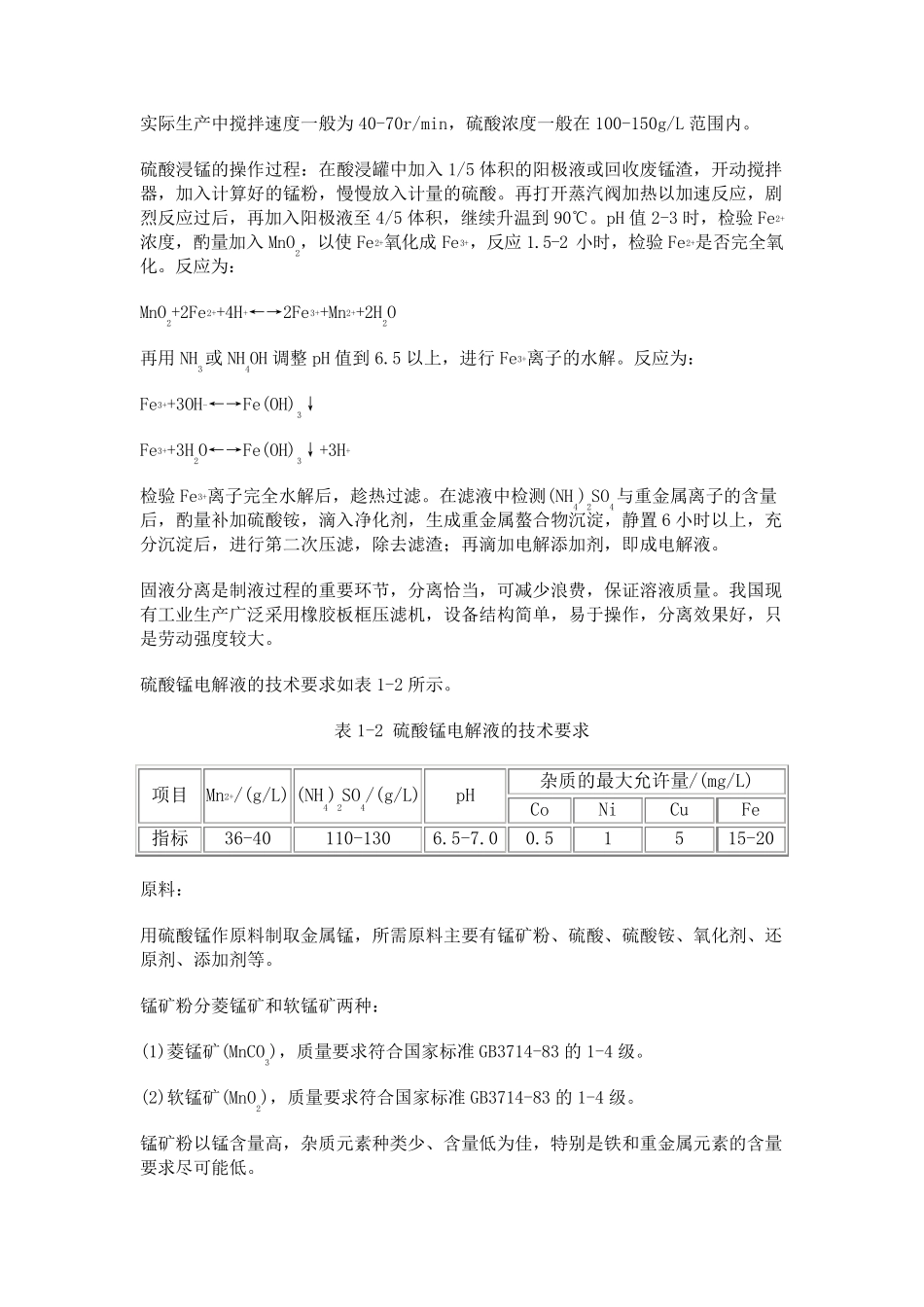

电解金属锰生产工艺流程主要分两个阶段： (1)制备电解溶液。采用锰矿粉与无机酸反应，加热制取锰盐溶液，同时向溶液中加入铵盐作缓冲剂，用加氧化剂氧化中和的方法除去铁，加硫化净化剂除去重金属，然后过滤分离，在溶液中加入电解添加剂作为电解溶液。目前工业生产广泛采用硫酸浸锰方法制取电解液，用氯化锰盐溶液电解制取金属锰的方法还未形成规模性生产。 制取硫酸锰所用的锰矿粉分菱锰矿和软锰矿两种。用菱锰矿粉制取硫酸锰的主要化学反应为： MnCO3+H2SO4→MnSO4+CO2↑+H2O 用软锰矿制取硫酸锰，先要对软锰矿进行还原焙烧，还原成一氧化锰，然后用硫酸浸取，其主要化学反应为： MnO+H2SO4→MnSO4+H2O (2)电解操作过程。向隔模电解槽注入含硫酸铵的硫酸锰水溶电解液，接通直流电，产生电析作用，在阴极板上析出金属锰，阳极板析出氧气；周期性地更换阴极板，对电析产物进行钝化、水洗、烘干、剥离等处理，获得金属锰产品。 阴极板上的反应为： Mn2++2e→Mn↓ 阳极板上的反应为： 生产方法 原料技术条件 用硫酸锰作原料制取金属锰，所需原料主要有锰矿粉、硫酸、硫酸铵、氧化剂、还原剂、添加剂等。 锰矿粉分菱锰矿和软锰矿两种： (1)菱锰矿(MnCO3)，质量要求符合国家标准GB3714-83 的1-4 级。 (2)软锰矿(MnO2)，质量要求符合国家标准GB3714-83 的1-4 级。 锰矿粉以锰含量高，杂质元素种类少、含量低 为佳 ，特 别 是 铁和重金属元素的含量要求尽 可 能 低 。 工业硫酸(H2SO4)质量指标应符合国家标准GB534-82。 硫酸铵［(NH4)2SO4］，质量指标应符合国家标准GB535-83。 液氨或氢氧化铵(NH3、NH4OH)质量指标应符合国家标准GB536-82(CO2含量不大于0.05g/L)。 还原剂用无烟煤粉，粒度 2mm 以下，灰分小于14%。 净化剂(用于沉淀重金属)有： (1)饱和(NH4)2S 溶液； (2)福美钠［(CH3)2NCS2Na］简称SDD，含量大于88%； (3)乙硫氮［(CH3CH2)2NCS2Na·3H2O］。 电解添加剂有二氧化硫(SO2)和二氧化硒(SeO2)。 用菱锰矿制取硫酸锰溶液 菱锰矿粉含锰量应大于20%，钙镁含量宜尽量低，粒度小于0.125mm。在 80-90℃条件下，以硫酸为溶剂，可将菱锰矿粉中的 MnCO3转化为硫酸锰。反应式为： MnCO3+H2SO4→MnSO4+CO2↑+H2O 此反应是放热反应，平衡常数随温度的升高而减少。 用软锰矿制取硫酸锰溶液 软锰矿的主要成分为 MnO2，浸取前先在反射炉或沸腾人还原焙烧成 MnO，所用锰粉粒度小于0.125mm，无烟煤粉粒度...
