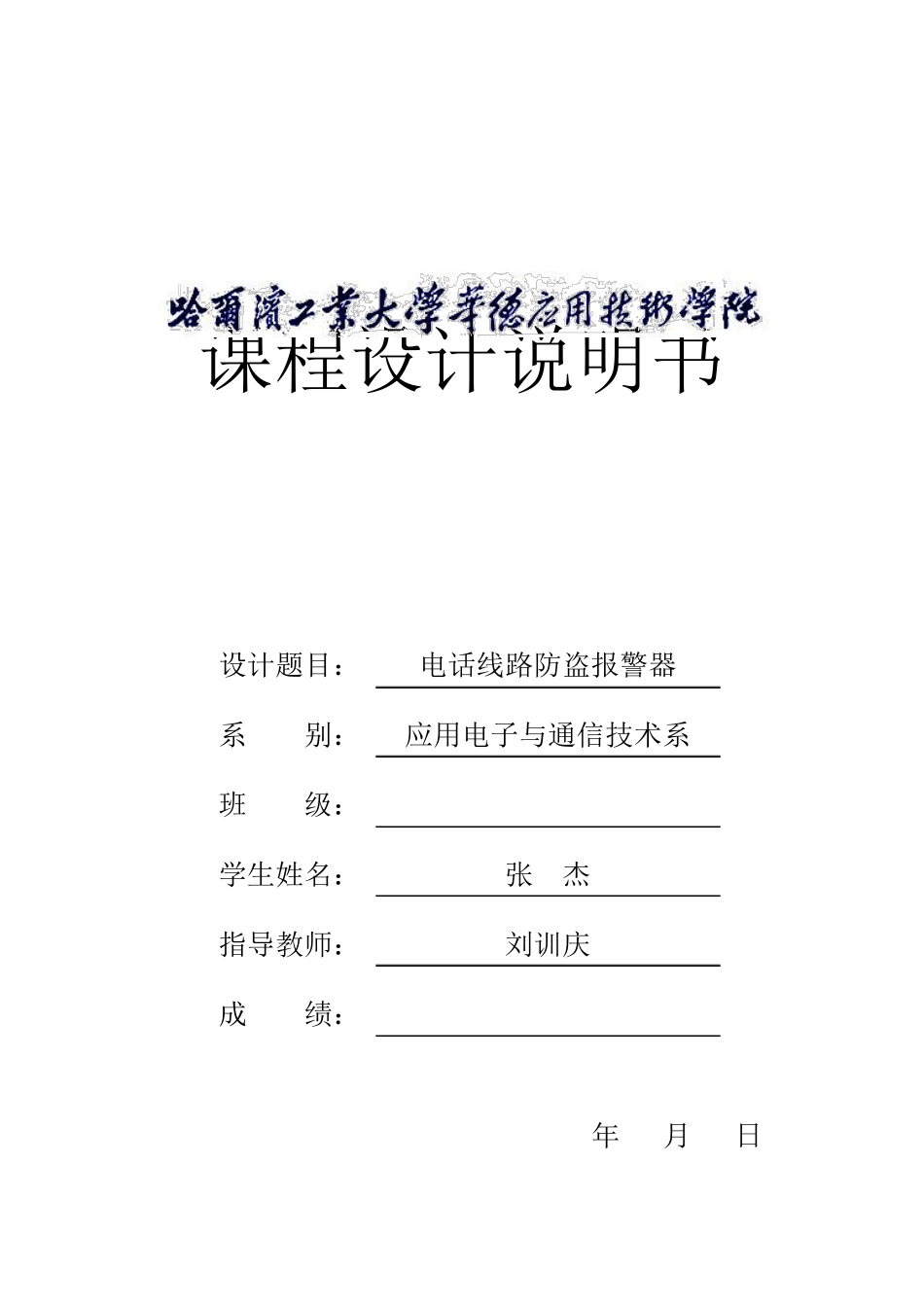

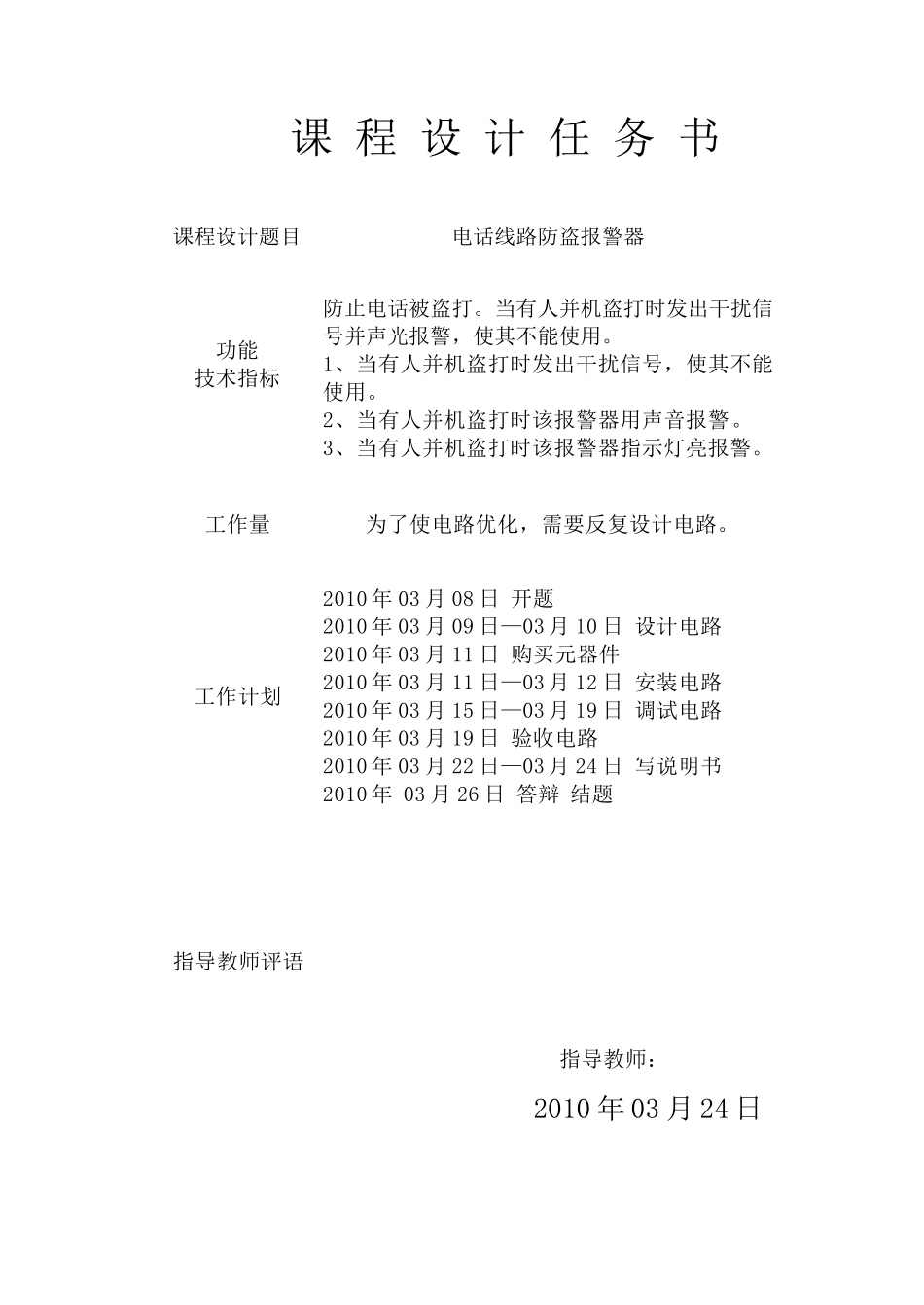

课程设计说明书设计题目：电话线路防盗报警器系别：应用电子与通信技术系班级：0792312学生姓名：张杰指导教师：刘训庆成绩：2010年 03月 24日课程设计任务书课程设计题目电话线路防盗报警器功能技术指标防止电话被盗打。当有人并机盗打时发出干扰信号并声光报警，使其不能使用。1、当有人并机盗打时发出干扰信号，使其不能使用。2、当有人并机盗打时该报警器用声音报警。3、当有人并机盗打时该报警器指示灯亮报警。工作量为了使电路优化，需要反复设计电路。工作计划2010 年03 月08 日开题2010 年03 月09 日—03 月10 日设计电路2010 年03 月11 日购买元器件2010 年03 月11 日—03 月12 日安装电路2010 年03 月15 日—03 月19 日调试电路2010 年03 月19 日验收电路2010 年03 月22 日—03 月24 日写说明书2010 年03 月26 日答辩 结题指导教师评语指导教师：2010 年03 月24 日目录第 1 章 绪论…………………………………………………….11.1 设计要求……………………………………………….11.1.1 设计题目和设计指标…………………………….11.1.2 设计功能………………………………………….1第 2 章 电路的方框图和比较………………………………….22.1 电路的方框图………………………………………….22.2 电路的方框图的比较………………………………….22.3 电路配置……………………………………………….2第 3 章 单元电路设计和器件的选择………………………….33.1 输入电流整流部分…………………………………….33.2 电压检测部分………………………………………….33.3 驱动电路及输出部分………………………………….33.4 器件的选择…………………………………………….33.4.12N5551 介绍…………………………………….33.4.22N5401 介绍…………………………………….43.4.39014 介绍……………………………………….5第 4 章 整机电路的工作原理………………………………….74.1 工作原理……………………………………………….74.2 电路原理图…………………………………………….8第 5 章 电路的组装调试………………………………………..85.1 电路的组装…………………………………………….95.2 合理布局和布线原则………………………………….95.3 电路调试……………………………………………….9结论………………………………………………………...
