电路分析基础复习知识点

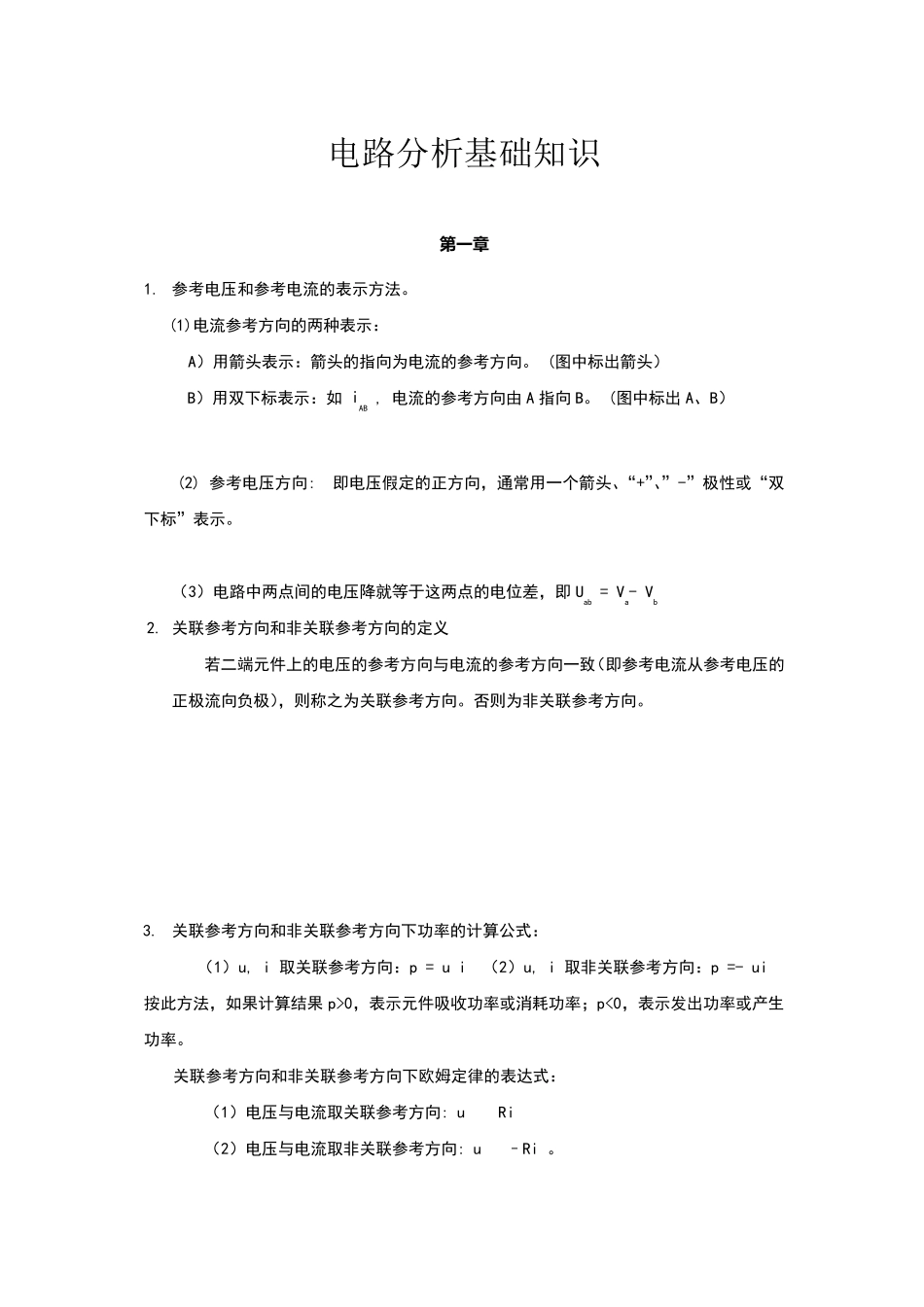

电路分析基础知识 第 一章 1. 参考电压和参考电流的表示方法。 (1)电流参考方向的两种表示： A）用箭头表示：箭头的指向为电流的参考方向。 (图中标出箭头） B）用双下标表示：如 iAB , 电流的参考方向由A 指向B。 (图中标出A、B） (2) 参考电压方向: 即电压假定的正方向，通常用一个箭头、“+”、”-”极性或“双下标”表示。 （3）电路中两点间的电压降就等于这两点的电位差，即Uab = Va- Vb 2. 关联参考方向和非关联参考方向的定义 若二端元件上的电压的参考方向与电流的参考方向一致（即参考电流从参考电压的正极流向负极），则称之为关联参考方向。否则为非关联参考方向。 3. 关联参考方向和非关联参考方向下功率的计算公式： （1）u, i 取关联参考方向：p = u i （2）u, i 取非关联参考方向：p =- ui 按此方法，如果计算结果p>0，表示元件吸收功率或消耗功率；p<0，表示发出功率或产生功率。 关联参考方向和非关联参考方向下欧姆定律的表达式： （1）电压与电流取关联参考方向: u Ri （2）电压与电流取非关联参考方向: u –Ri 。 4．电容元件 （1）伏安特性 （2）两端的电压与与电路对电容的充电过去状况有关 （3）关联参考方向下电容元件吸收的功率 （4）电容元件的功率与储能 5．电感元件 （1）电感元件的电压-电流关系——伏安特性 （2）电感两端的电压与流过的电流无关,而与电流的变化率成正比 （3）电感元件的功率与储能 6．实际电压源随着输出电流的增大，端电压将下降，可以用理想电压源 US 和一个内阻 R0串联来等效。 7．实际电流源可以用理想电流源与一个电阻并联来等效. 电流源两端电压愈大，流过内阻的电流越大,输出的电流就愈小。 8．基尔霍夫电流定律（KCL）的内容及表达式。 KCL：对于任一集总电路中的任一节点，在任一时刻，流出（或流进）该节点的所有支路电流的代数和为零。即 例：对图示电路有： KCL 的推广：KCL 不仅适用于电路的节点，也适用于电路中任意假设的封闭面。即流入（或流出）任一封闭面的所有支路电流的代数和为零。 例：对图示电路有： 9．基尔霍夫电压定律（KVL）的内容及表达式。 KVL 指出： 对于任一集总电路中的任一回路，在任一时刻，沿着该回路的所有支路电压降的代数恒和为零。即 Notes: 1)电位升高取负号，电位降低取正号, 2)电压与电流取关联参考方向: u Ri ,否则，电压与电流取非关联参考方向: u –Ri KVL推论...
