电路图英文翻译大全与电路图识别技巧(手机)

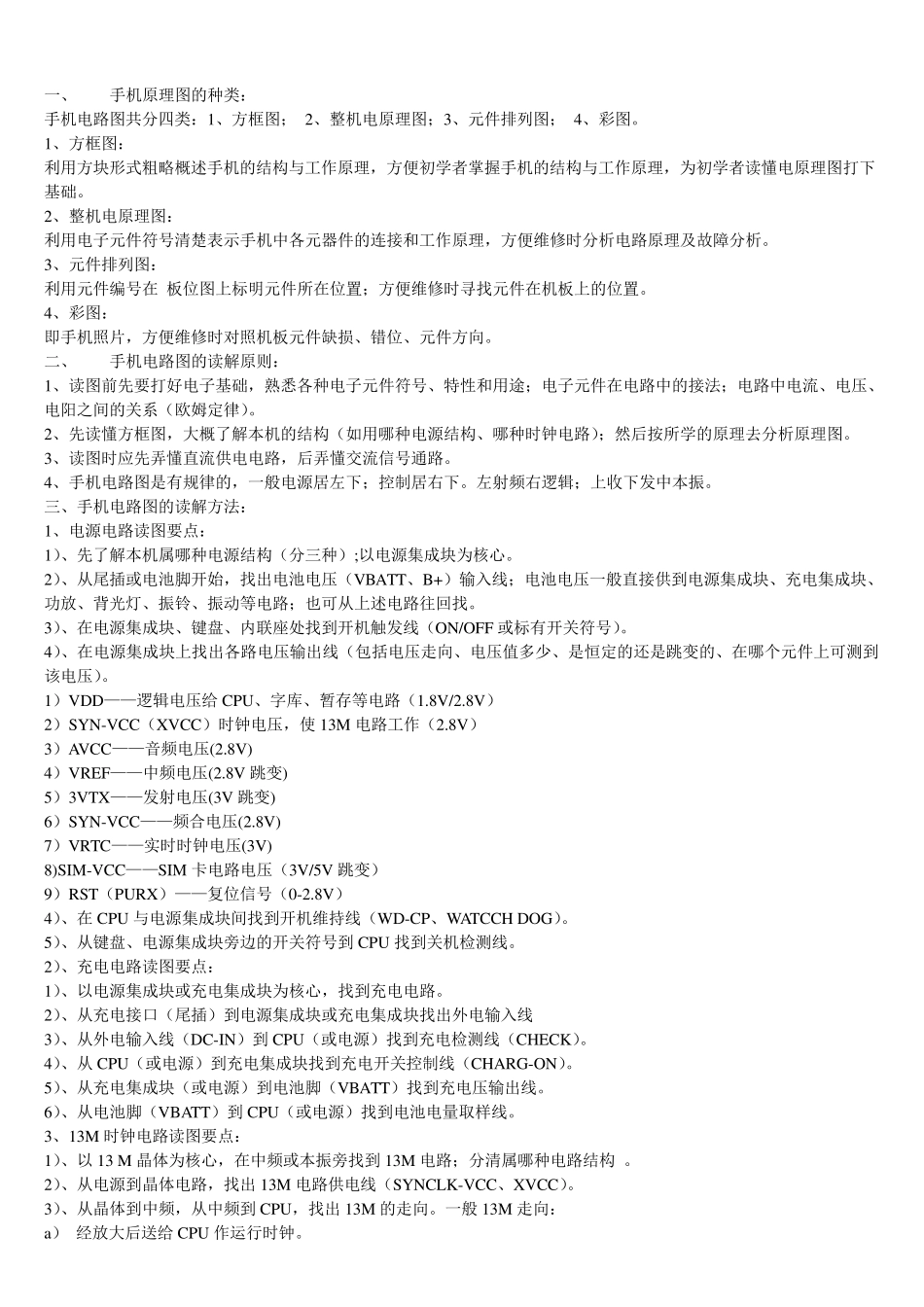

电路图英文翻译大全与电路图识别技巧(手机)_第1页
1/10

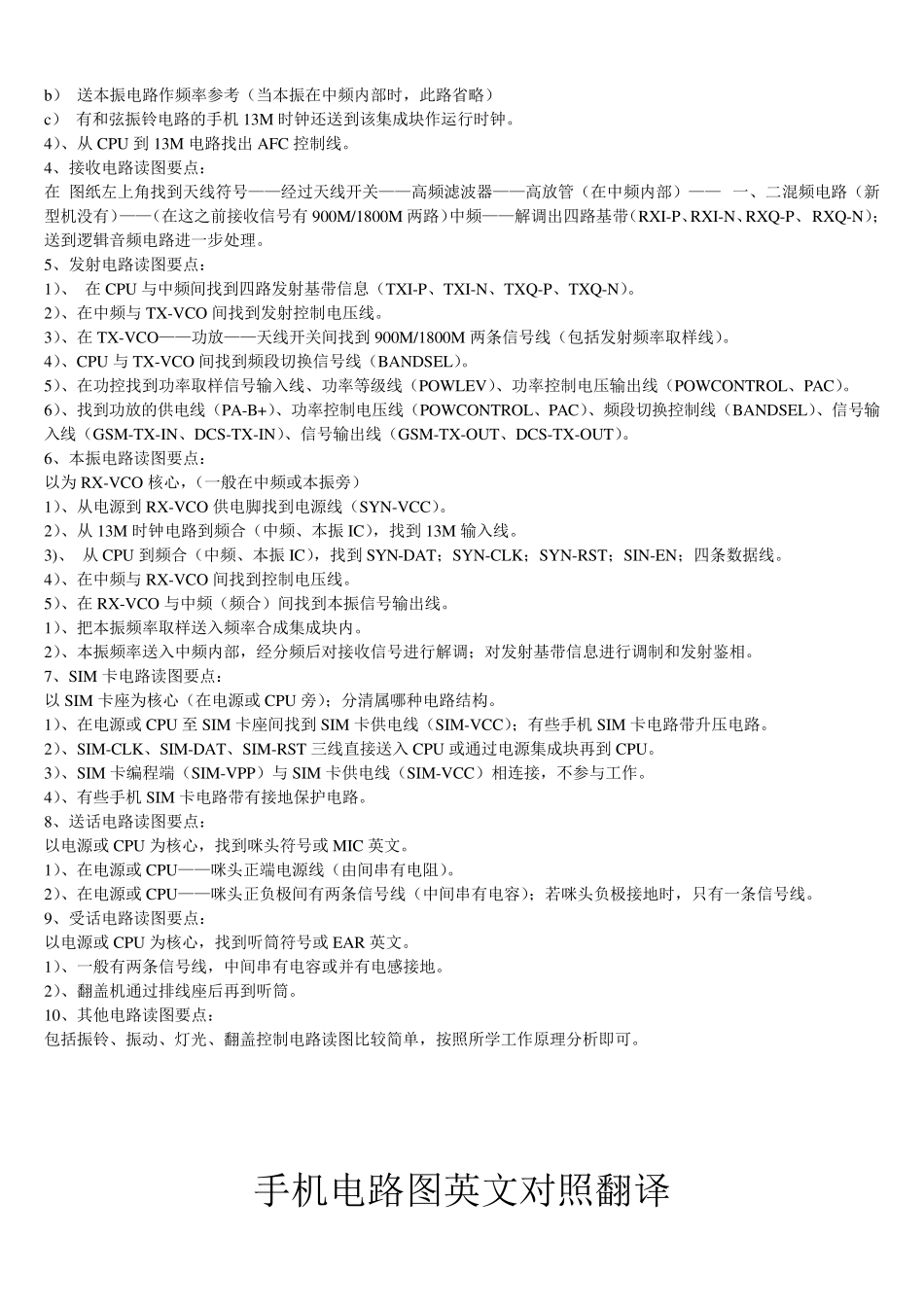

电路图英文翻译大全与电路图识别技巧(手机)_第2页
2/10

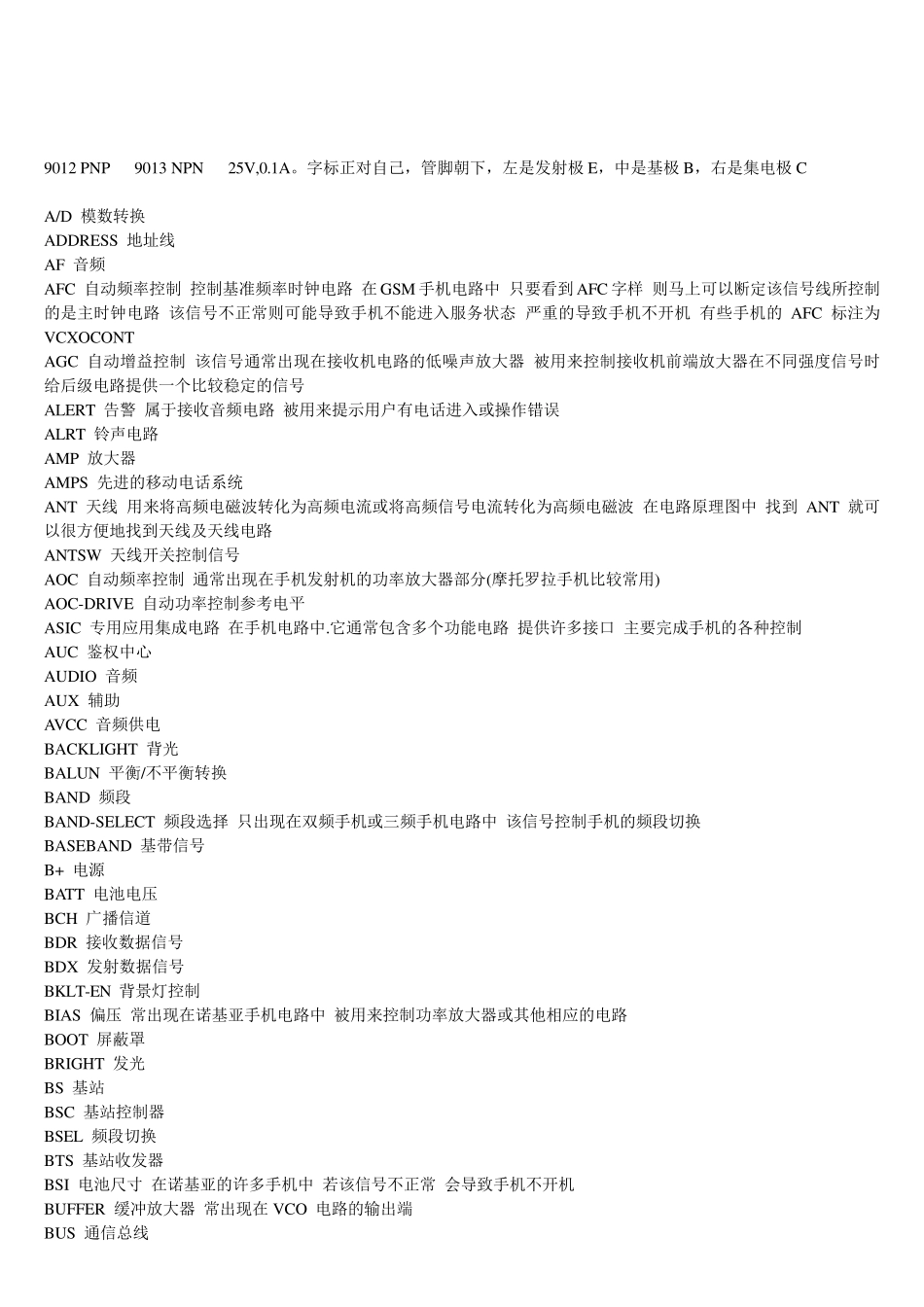

电路图英文翻译大全与电路图识别技巧(手机)_第3页
3/10
一、 手机原理图的种类: 手机电路图共分四类:1、方框图; 2、整机电原理图;3、元件排列图; 4、彩图。 1、方框图: 利用方块形式粗略概述手机的结构与工作原理,方便初学者掌握手机的结构与工作原理,为初学者读懂电原理图打下基础。 2、整机电原理图: 利用电子元件符号清楚表示手机中各元器件的连接和工作原理,方便维修时分析电路原理及故障分析。 3、元件排列图: 利用元件编号在 板位图上标明元件所在位置;方便维修时寻找元件在机板上的位置。 4、彩图: 即手机照片,方便维修时对照机板元件缺损、错位、元件方向。 二、 手机电路图的读解原则: 1、读图前先要打好电子基础,熟悉各种电子元件符号、特性和用途;电子元件在电路中的接法;电路中电流、电压、电阳之间的关系(欧姆定律)。 2、先读懂方框图,大概了解本机的结构(如用哪种电源结构、哪种时钟电路);然后按所学的原理去分析原理图。 3、读图时应先弄懂直流供电电路,后弄懂交流信号通路。 4、手机电路图是有规律的,一般电源居左下;控制居右下。左射频右逻辑;上收下发中本振。 三、手机电路图的读解方法: 1、电源电路读图要点: 1)、先了解本机属哪种电源结构(分三种);以电源集成块为核心。 2)、从尾插或电池脚开始,找出电池电压(VBATT、B+)输入线;电池电压一般直接供到电源集成块、充电集成块、功放、背光灯、振铃、振动等电路;也可从上述电路往回找。 3)、在电源集成块、键盘、内联座处找到开机触发线(ON/OFF 或标有开关符号)。 4)、在电源集成块上找出各路电压输出线(包括电压走向、电压值多少、是恒定的还是跳变的、在哪个元件上可测到该电压)。 1)VDD——逻辑电压给 CPU、字库、暂存等电路(1.8V/2.8V) 2)SYN-VCC(XVCC)时钟电压,使 13M 电路工作(2.8V) 3)AVCC——音频电压(2.8V) 4)VREF——中频电压(2.8V 跳变) 5)3VTX——发射电压(3V 跳变) 6)SYN-VCC——频合电压(2.8V) 7)VRTC——实时时钟电压(3V) 8)SIM-VCC——SIM 卡电路电压(3V/5V 跳变) 9)RST(PURX)——复位信号(0-2.8V) 4)、在 CPU 与电源集成块间找到开机维持线(WD-CP、WATCCH DOG)。 5)、从键盘、电源集成块旁边的开关符号到CPU 找到关机检测线。 2)、充电电路读图要点: 1)、以电源集成块或充电集成块为核心,找到充电电路。 2)、从充电接口(尾插)到电源集成块或充电集成块找出外电输入线 3)、从外电...
