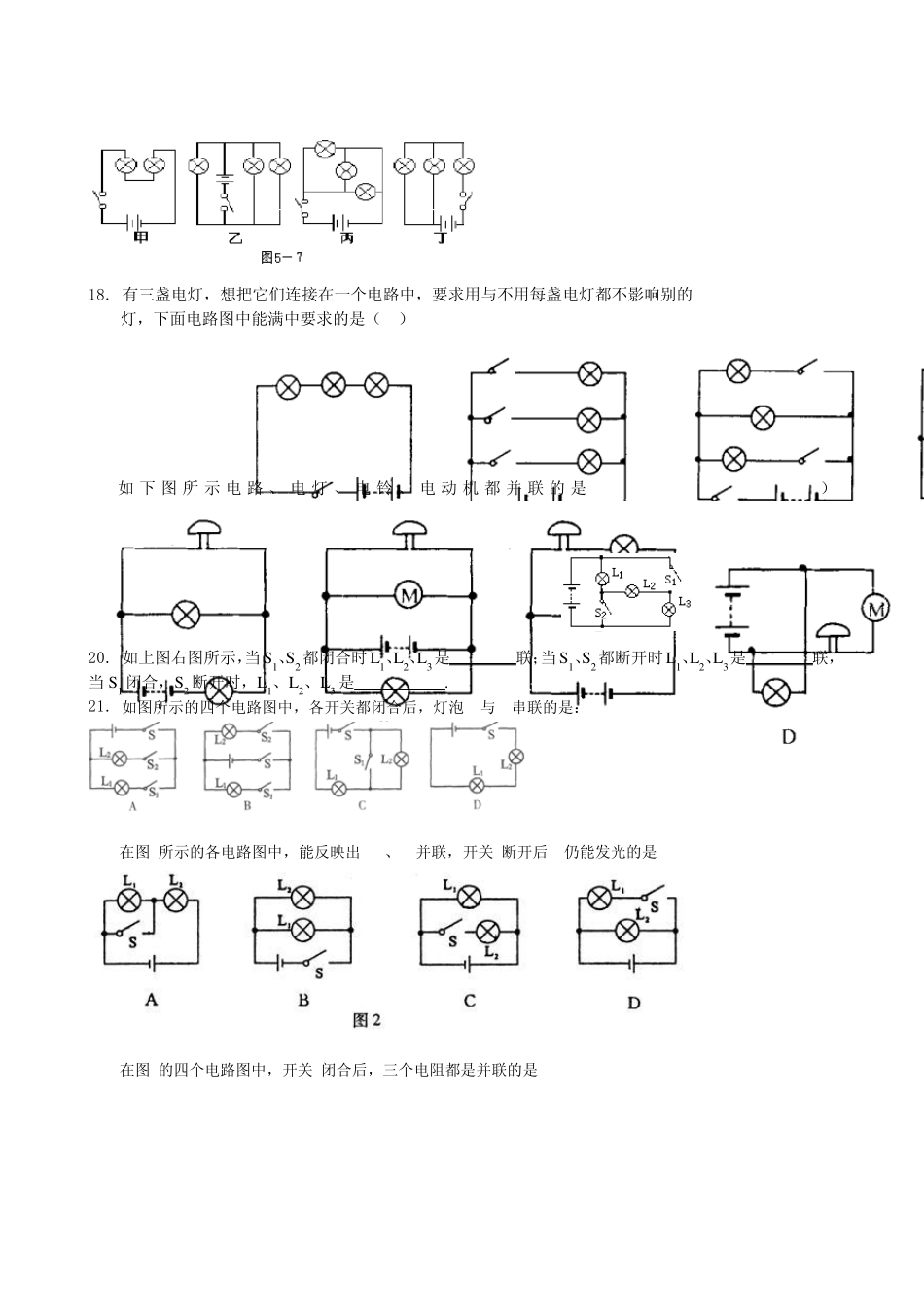

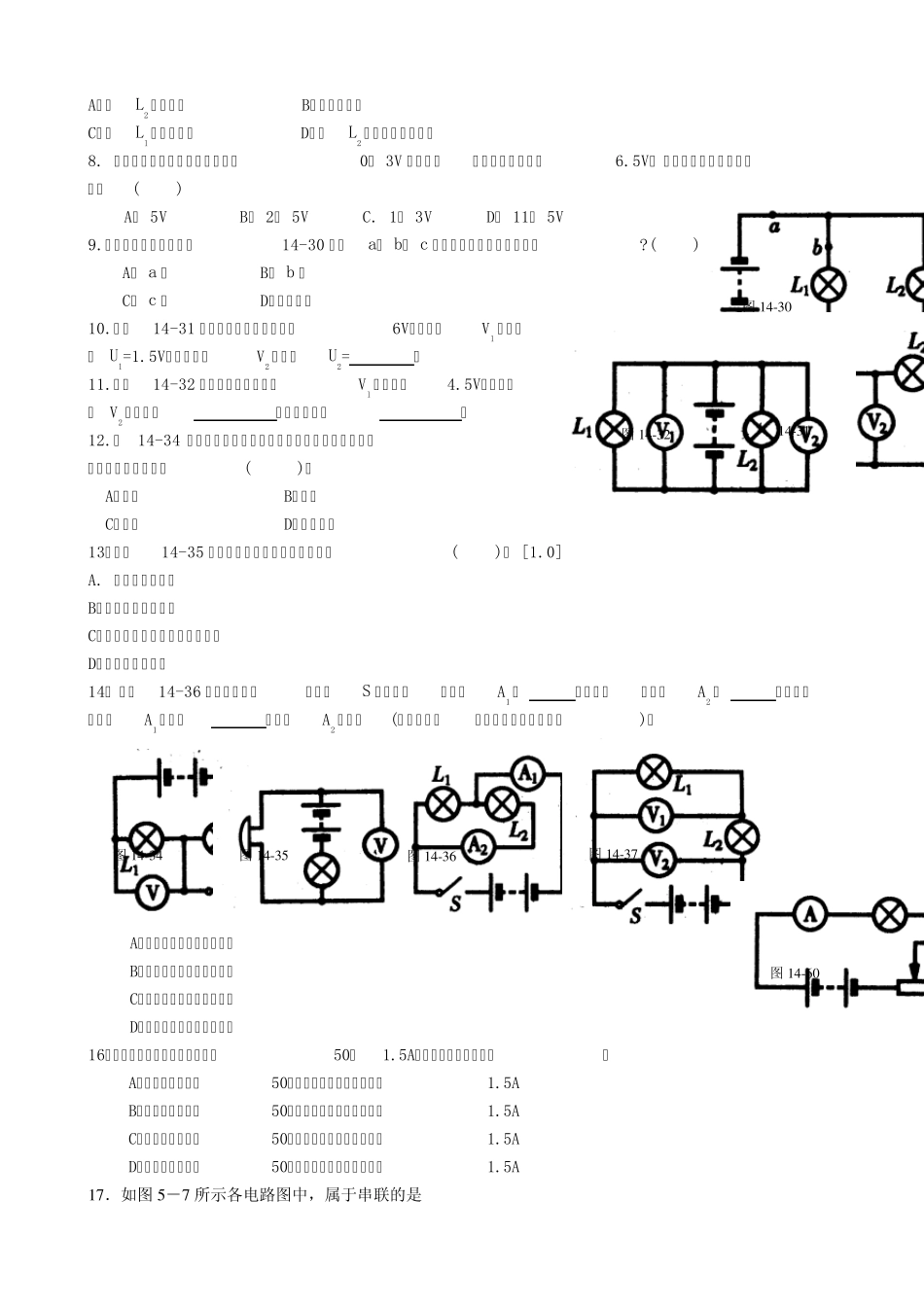

电路、电压、电流 1.在图4所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是 2.如图9，L 是灯泡，且两灯均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是 A.a 为电流表，b 为电压表，c 为电流表 B.a 为电压表，b 为电压表，c 为电流表 C.a 为电流表，b 为电流表，c 为电压表 D.a 为电流表，b 为电流表，c 为电流表 3.观察图所示四个电路图，并请填空完成回答： 在图A 所示的电路中，电流表测的 是 的 电 流 ； 在 图B 中 电 流 表 测 的 是 的 电 流 ； 在 图C 中 的 电 路 出 现 的 错 误是 ；在图D 中出现的错误是 。 4.在图14-16 所示的几种电路中，电流表只测L2 电流的是（ ） 5.在用电流表测通过电灯的电流时，如图14-25 所示，电流表接线柱的选择方法中正确的是（ ）。 A． b 接“3”， a 接“-” B． b 接“-”， a 接“3” C． b 接“-”， a 先试触“0.6” D． b 接“-”， a 先试触“3” 6.在图14-27 中，能测出灯L1 两端电压的正确电路图是( ) 7.如图14-28 所示的电路中，当开关S 合上时， 电压表测的是( ) 图4 图9 图14-16 图14-25 图14-27 图14-28 A．灯L2 两端电压 B．电源的电压 C．灯Ll 两端的电压 D．灯L2 和电源两端的电压 8. 有一个同学在测量电压时用的是0～ 3V 的量程，但记录的读数却是6.5V， 则该同学实际测的电压值是 ( ) A． 5V B． 2． 5V C. 1． 3V D． 11． 5V 9.将电流表先后串联在图14-30 中的a、 b、 c 三处，则表在何处读数最大?( ) A． a 处 B． b 处 C． c 处 D．无法确定 10.如图14-31 所示的电路，电源电压为6V，电压表Vl 的示数为 Ul=1.5V，则电压表V2 的示数U2= 。 11.如图14-32 所示的电路，电压表Vl 的示数为4.5V，则电压表V2 的示数是 ，电源电压是 。 12.图14-34 所示的电路中，闭合开关后电压表示数跟开关断开时的示数相比，将( )。 A．不变 B．增大 C．减小 D．无法确定 13．如图14-35 所示的电路中，电压表测量的是( )。 [1.0] A. 电灯两端的电压 B．电池组两端的电压 C．电池组和电灯两端的电压之和 D．电铃两端的电压 14． 如图14-36 所示的电路，当开关S 闭合时，电流表A1 测 的电流，电流表A2 测 的电流，电流表A1 的示数 电流表A2 ...
