电路基础选择题100题VIP专享

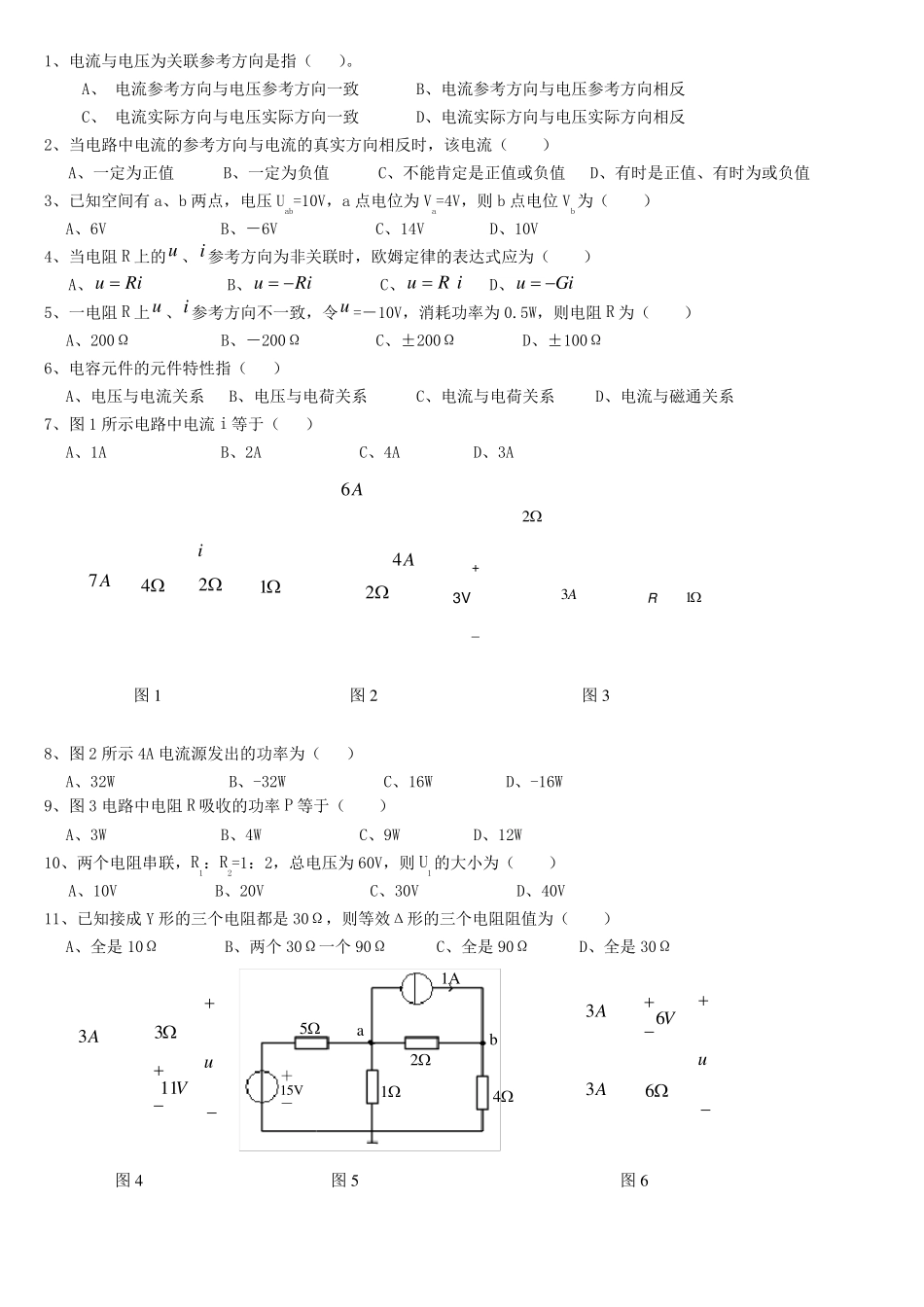

1、电流与电压为关联参考方向是指（ ）。 A、 电流参考方向与电压参考方向一致 B、电流参考方向与电压参考方向相反 C、 电流实际方向与电压实际方向一致 D、电流实际方向与电压实际方向相反 2、当电路中电流的参考方向与电流的真实方向相反时，该电流（ ） A、一定为正值 B、一定为负值 C、不能肯定是正值或负值 D、有时是正值、有时为或负值 3、已知空间有a、b 两点，电压Uab=10V，a 点电位为Va=4V，则b 点电位Vb为（ ） A、6V B、－6V C、14V D、10V 4、当电阻R 上的u 、i 参考方向为非关联时，欧姆定律的表达式应为（ ） A、Riu  B、Riu C、 iRu  D、Giu 5、一电阻R 上u 、i 参考方向不一致，令u =－10V，消耗功率为0.5W，则电阻R 为（ ） A、200Ω B、－200Ω C、±200Ω D、±100Ω 6、电容元件的元件特性指（ ） A、电压与电流关系 B、电压与电荷关系 C、电流与电荷关系 D、电流与磁通关系 7、图 1 所示电路中电流i 等于（ ） A、1A B、2A C、4A D、3A 8、图 2 所示 4A 电流源发出的功率为（ ） A、32W B、-32W C、16W D、-16W 9、图 3 电路中电阻R 吸收的功率P 等于（ ） A、3W B、4W C、9W D、12W 10、两个电阻串联，R1：R2=1：2，总电压为60V，则U1的大小为（ ） A、10V B、20V C、30V D、40V 11、已知接成 Y 形的三个电阻都是30Ω，则等效Δ形的三个电阻阻值为（ ） A、全是10Ω B、两个 30Ω一个 90Ω C、全是90Ω D、全是30Ω 7A421i4A26A图 1 图 2 图 3 3V2+_R1A311V3A3u图 4 图 5 图 6 ＋ 15V － 51A b 412a 6V63A3Au12、 图4 中电压u 为（ ） A、2V B、-2V C、-20V D、20V 13、一个输出电压几乎不变的设备有载运行，当负载增大时，是指（ ） A、负载电阻增大 B、负载电阻减小 C、电源输出的电流增大 D、电源输出的电流减小 14、理想电压源和理想电流源间（ ） A、有等效变换关系 B、没有等效变换关系 C、有条件下的等效关系 D、以上都不对 15、图5 示电路中节点a 的节点电压方程为（ B ）。 A. 8Ua－2Ub=2 B. 1.7Ua－0.5Ub=2 C. 1.7Ua＋0.5Ub=2 D. 1.7Ua－0.5Ub=－2 16、实际电压源在供电时,它的端电压（ ）它的电动势。 A．高于 B.低于 C. 等于 D.不确定 17、自动满足基尔霍夫电流定律的电路求解法...
