电路实验DCDC变换器

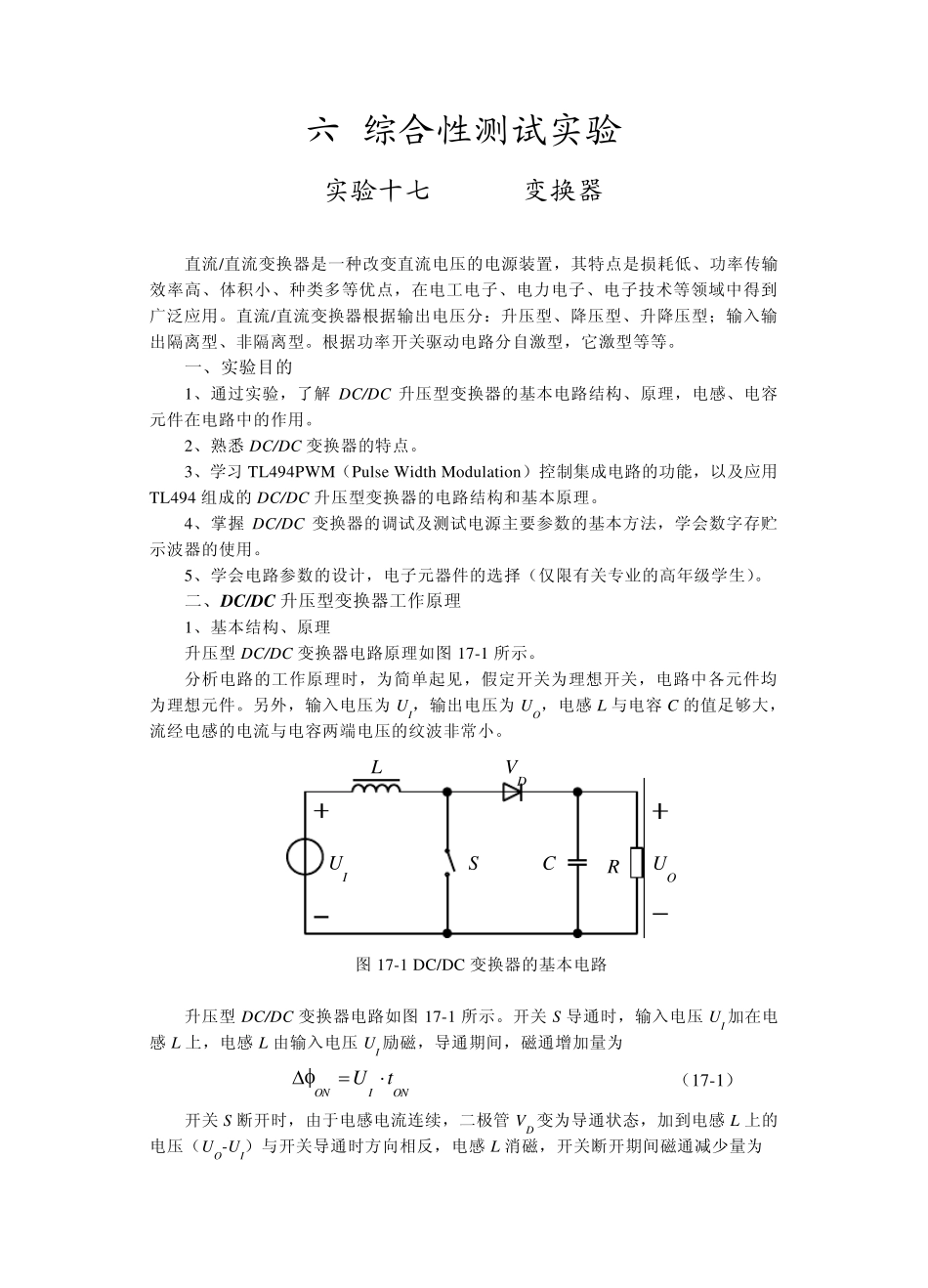

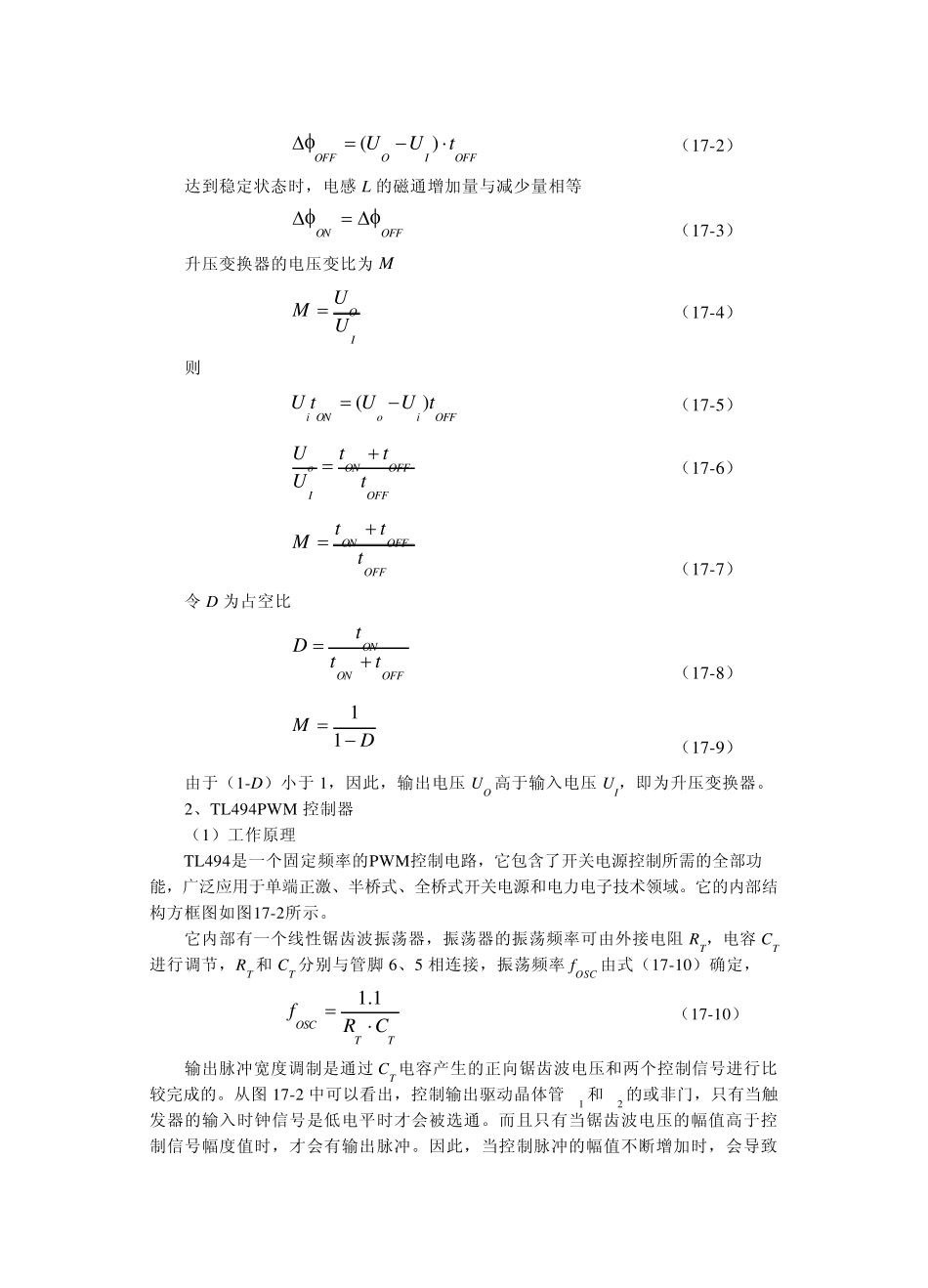

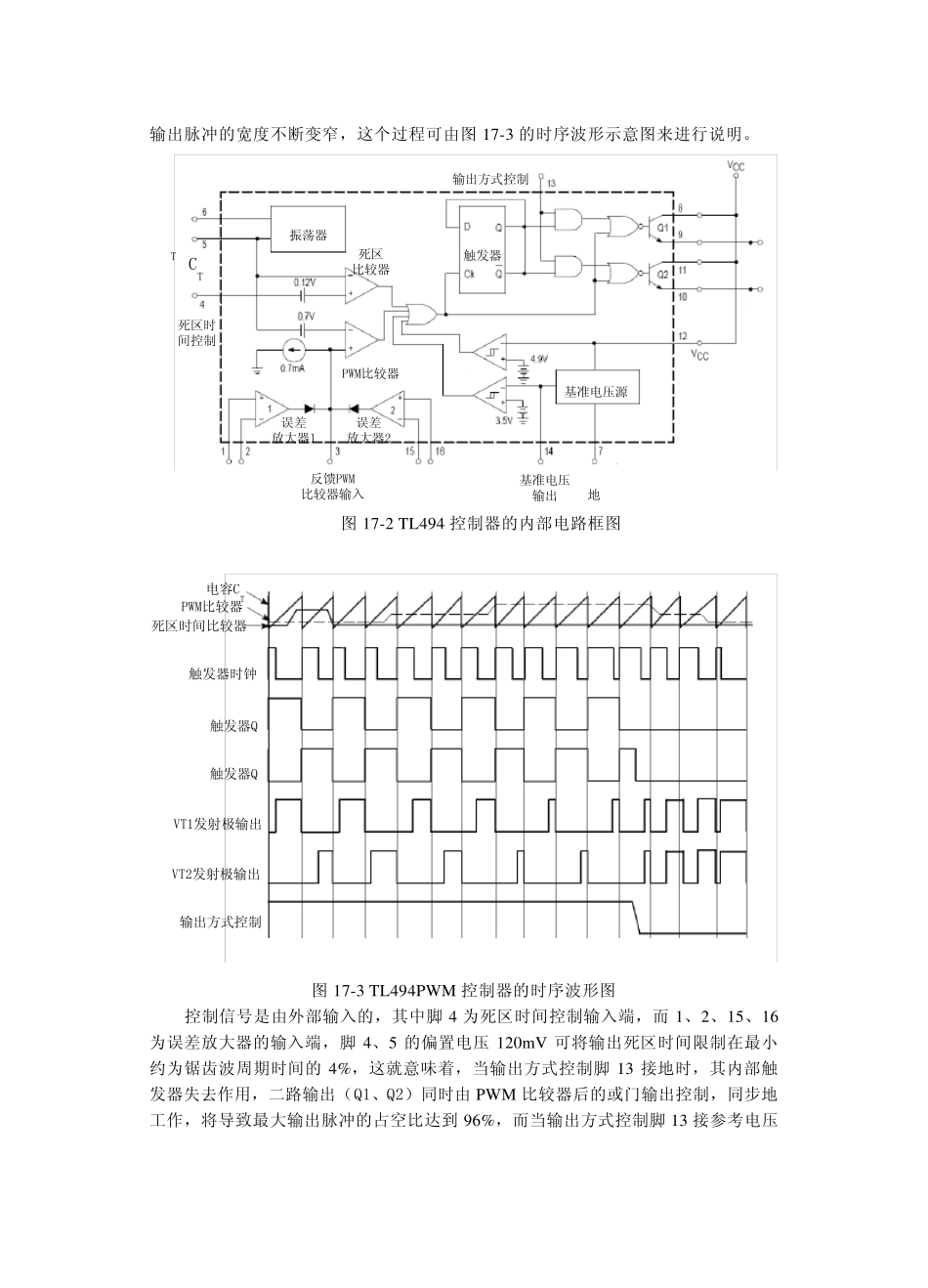

六 综合性测试实验 实验十七 DC/DC变换器 直流/直流变换器是一种改变直流电压的电源装置，其特点是损耗低、功率传输效率高、体积小、种类多等优点，在电工电子、电力电子、电子技术等领域中得到广泛应用。直流/直流变换器根据输出电压分：升压型、降压型、升降压型；输入输出隔离型、非隔离型。根据功率开关驱动电路分自激型，它激型等等。 一、实验目的 1、通过实验，了解 DC/DC 升压型变换器的基本电路结构、原理，电感、电容元件在电路中的作用。 2、熟悉 DC/DC 变换器的特点。 3、学习 TL494PWM（Pu lse Width Modu lation）控制集成电路的功能，以及应用TL494 组成的DC/DC 升压型变换器的电路结构和基本原理。 4、掌握 DC/DC 变换器的调试及测试电源主要参数的基本方法，学会数字存贮示波器的使用。 5、学会电路参数的设计，电子元器件的选择（仅限有关专业的高年级学生）。 二、DC/DC 升压型变换器工作原理 1、基本结构、原理 升压型 DC/DC 变换器电路原理如图 17-1 所示。 分析电路的工作原理时，为简单起见，假定开关为理想开关，电路中各元件均为理想元件。另外，输入电压为 UI，输出电压为 UO，电感 L 与电容 C 的值足够大，流经电感的电流与电容两端电压的纹波非常小。 LUOCVDRSUI 图 17-1 DC/DC 变换器的基本电路 升压型 DC/DC 变换器电路如图 17-1 所示。开关 S 导通时，输入电压UI 加在电感 L 上，电感 L 由输入电压UI 励磁，导通期间，磁通增加量为 ONIONtU  （17-1） 开关 S 断开时，由于电感电流连续，二极管 VD 变为导通状态，加到电感 L 上的电压（UO-UI）与开关导通时方向相反，电感 L 消磁，开关断开期间磁通减少量为 OFFIOOFFtUU)( （17-2） 达到稳定状态时，电感L 的磁通增加量与减少量相等 OFFON （17-3） 升压变换器的电压变比为M IOUUM  （17-4） 则 OFFioONitUUtU)( （17-5） OFFOFFONIotttUU （17-6） OFFOFFONtttM （17-7） 令D 为占空比 OFFONONtttD （17-8） DM 11 （17-9） 由于（1-D）小于1，因此，输出电压UO 高于输入电压UI，即为升压变换器。 2、TL494PW M 控制器 （1）工作原理 TL494是一个固定频率的PW M控制电路，它包含了开关电源控制所需的全部功能，广泛应用于单端正激、半桥式、全桥式开关电源和电力电子技术领域。它的内部结构方框图如图17...
