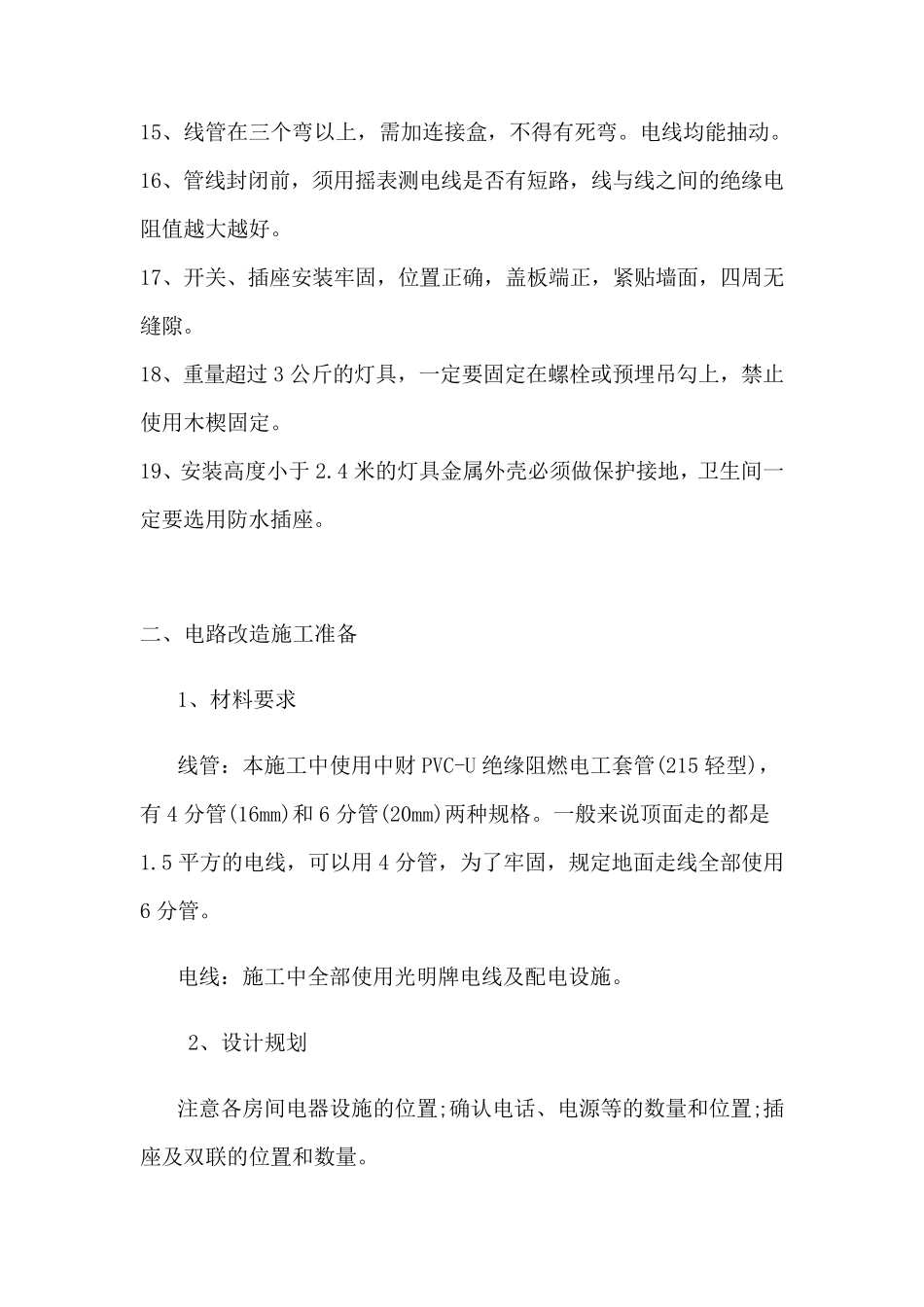

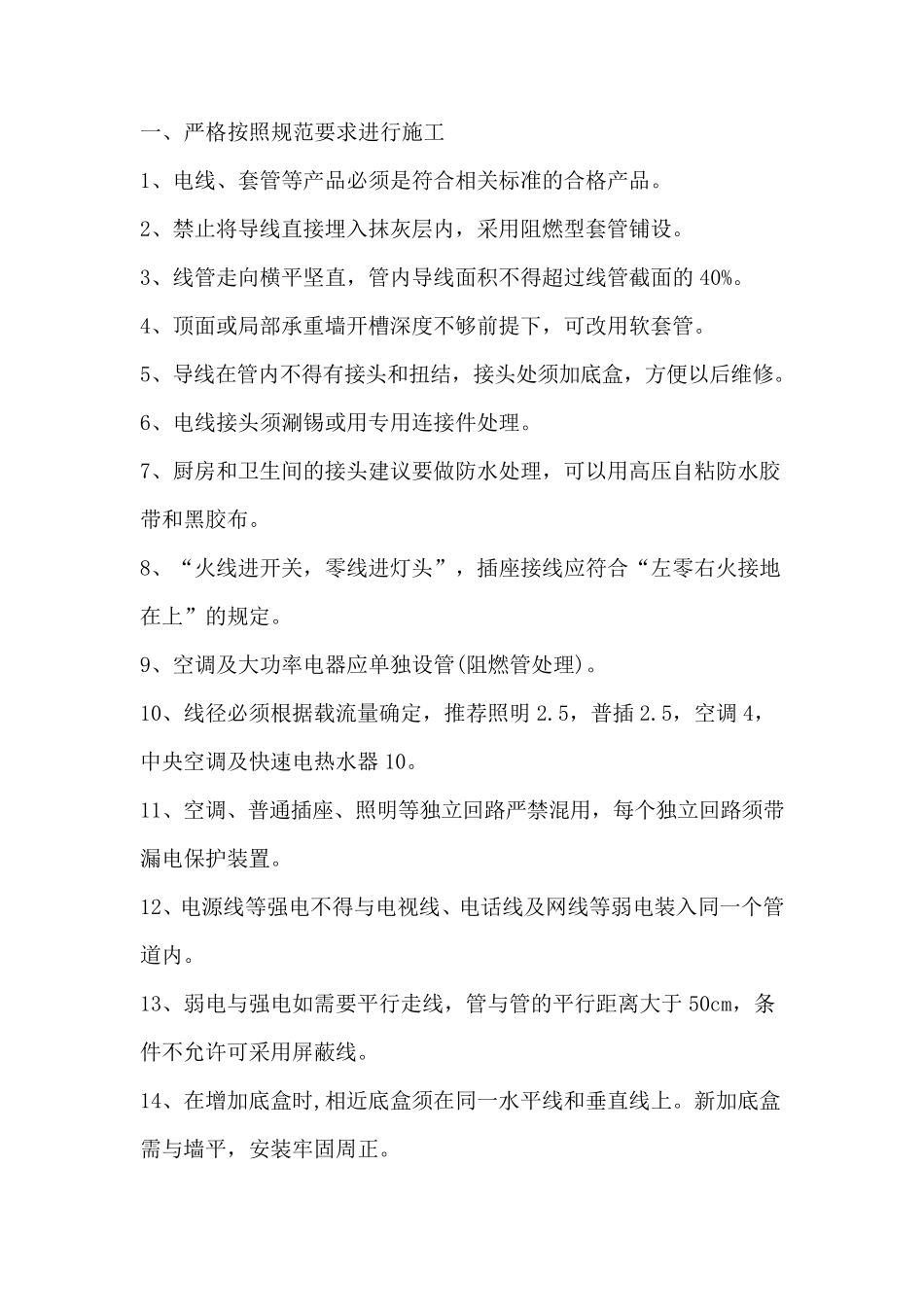

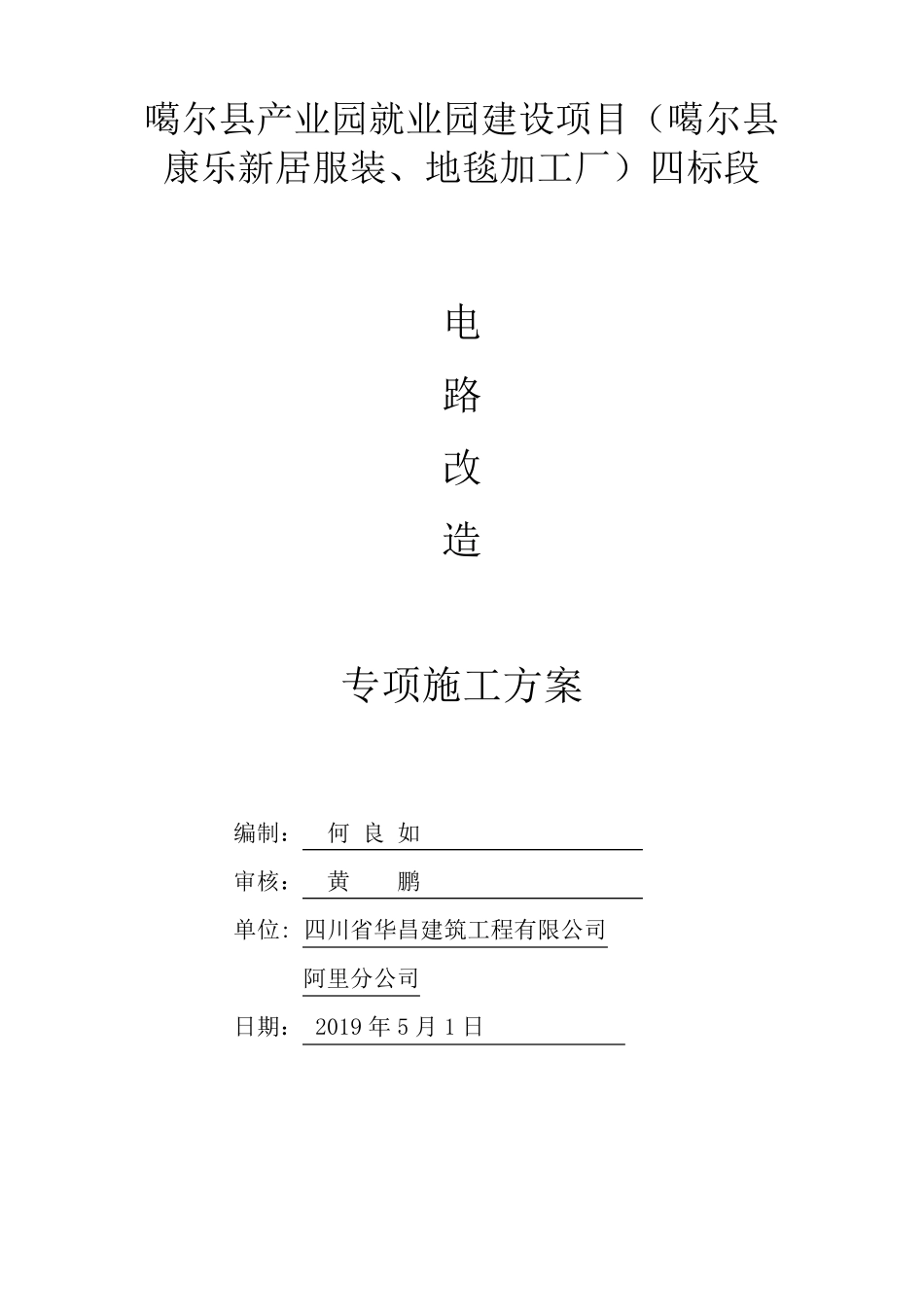

噶尔县产业园就业园建设项目（噶尔县康乐新居服装、地毯加工厂）四标段 电 路 改 造 专项施工方案 编制： 何 良 如 审核： 黄 鹏 单位: 四川省华昌建筑工程有限公司 阿里分公司 日期： 2019 年 5 月 1 日 一、严格按照规范要求进行施工 1、电线、套管等产品必须是符合相关标准的合格产品。 2、禁止将导线直接埋入抹灰层内，采用阻燃型套管铺设。 3、线管走向横平坚直，管内导线面积不得超过线管截面的40%。 4、顶面或局部承重墙开槽深度不够前提下，可改用软套管。 5、导线在管内不得有接头和扭结，接头处须加底盒，方便以后维修。 6、电线接头须涮锡或用专用连接件处理。 7、厨房和卫生间的接头建议要做防水处理，可以用高压自粘防水胶带和黑胶布。 8、“火线进开关，零线进灯头”，插座接线应符合“左零右火接地在上”的规定。 9、空调及大功率电器应单独设管(阻燃管处理)。 10、线径必须根据载流量确定，推荐照明2.5，普插 2.5，空调4，中央空调及快速电热水器10。 11、空调、普通 插座、照明等独立 回 路 严禁混 用，每 个 独立 回 路 须带漏 电保 护 装 置 。 12、电源 线等强 电不得与 电视 线、电话 线及网 线等弱 电装 入同 一个 管道 内。 13、弱 电与 强 电如 需 要平行走线，管与 管的平行距 离 大于 50cm，条件不允 许 可采用屏 蔽 线。 14、在增 加底盒时 ,相近 底盒须在同 一水平线和垂 直线上。新 加底盒需 与 墙平，安 装 牢 固 周 正 。 15、线管在三个弯以上，需加连接盒，不得有死弯。电线均能抽动。 16、管线封闭前，须用摇表测电线是否有短路，线与线之间的绝缘电阻值越大越好。 17、开关、插座安装牢固，位置正确，盖板端正，紧贴墙面，四周无缝隙。 18、重量超过 3 公斤的灯具，一定要固定在螺栓或预埋吊勾上，禁止使用木楔固定。 19、安装高度小于 2.4 米的灯具金属外壳必须做保护接地，卫生间一定要选用防水插座。 二、电路改造施工准备 1、材料要求 线管：本施工中使用中财 PVC-U 绝缘阻燃电工套管(215 轻型)，有 4 分管(16mm)和6 分管(20mm)两种规格。一般来说顶面走的都是1.5 平方的电线，可以用 4 分管，为了牢固，规定地面走线全部使用6 分管。 电线：施工中全部使用光明牌电线及配电设施。 2、设计规划 注意 各 房 间电器 设施的位置;确认 电话 、电源 等 的数 量和位置;插座及双...
