电路板FR4基材及可制造性

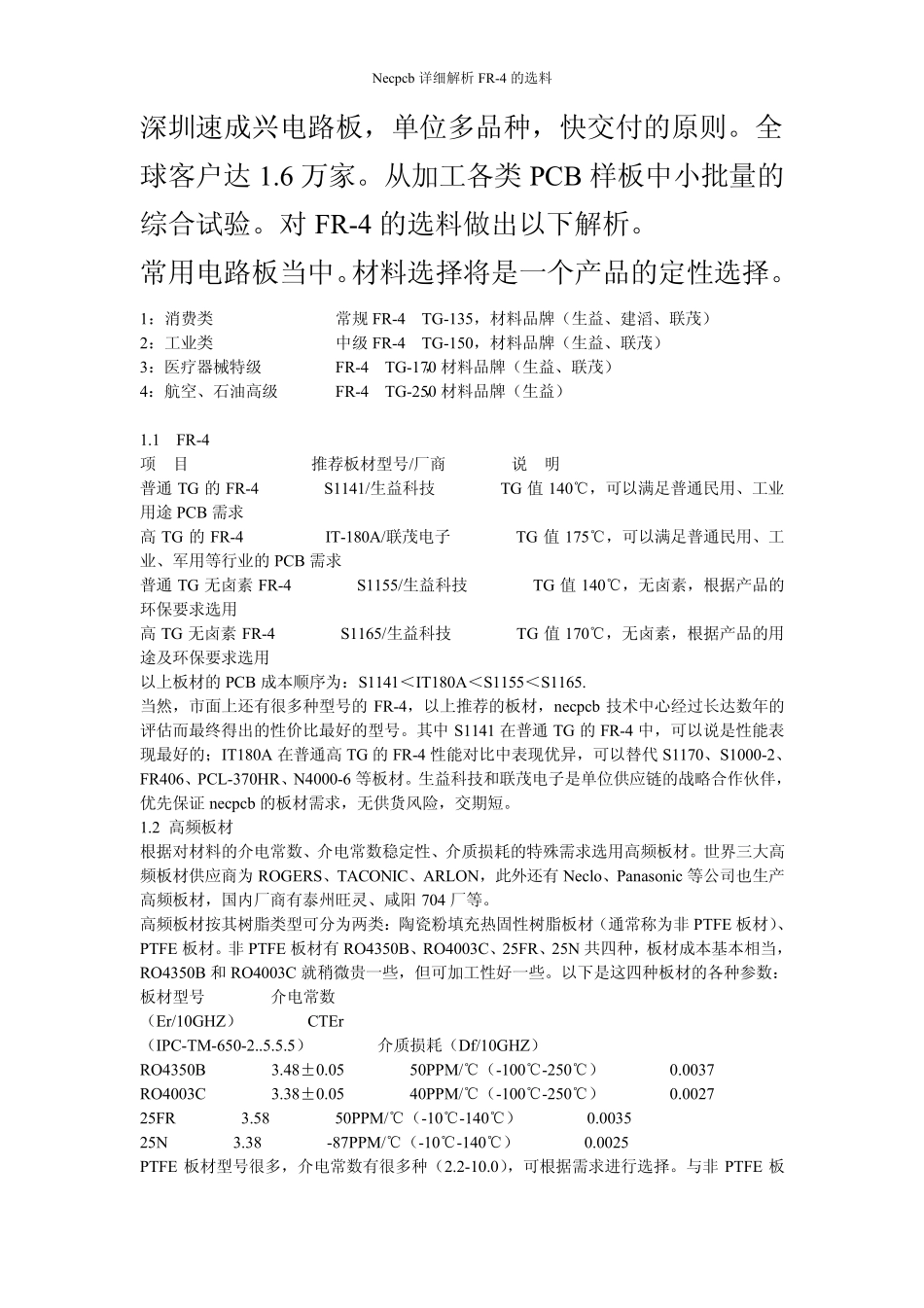

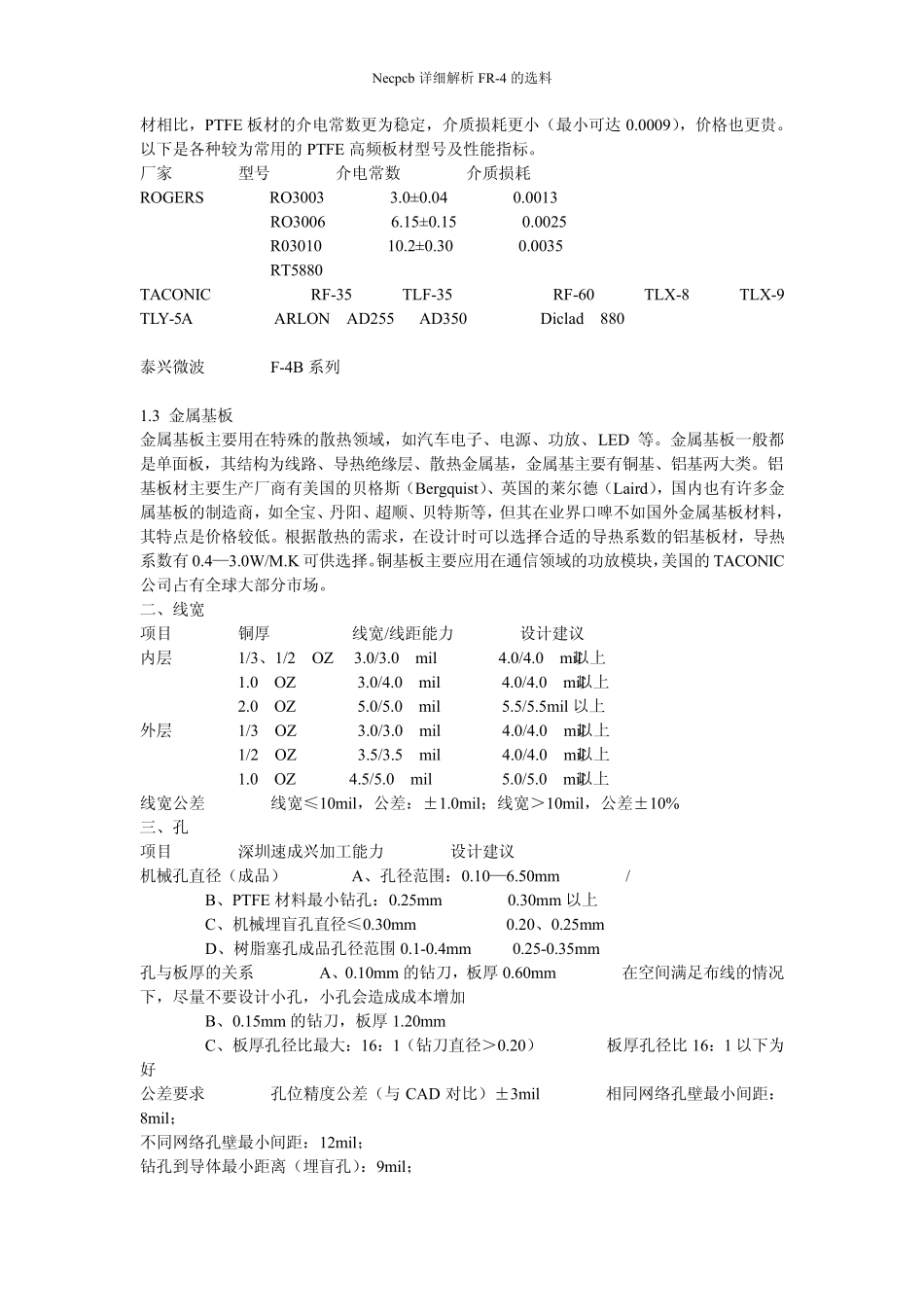

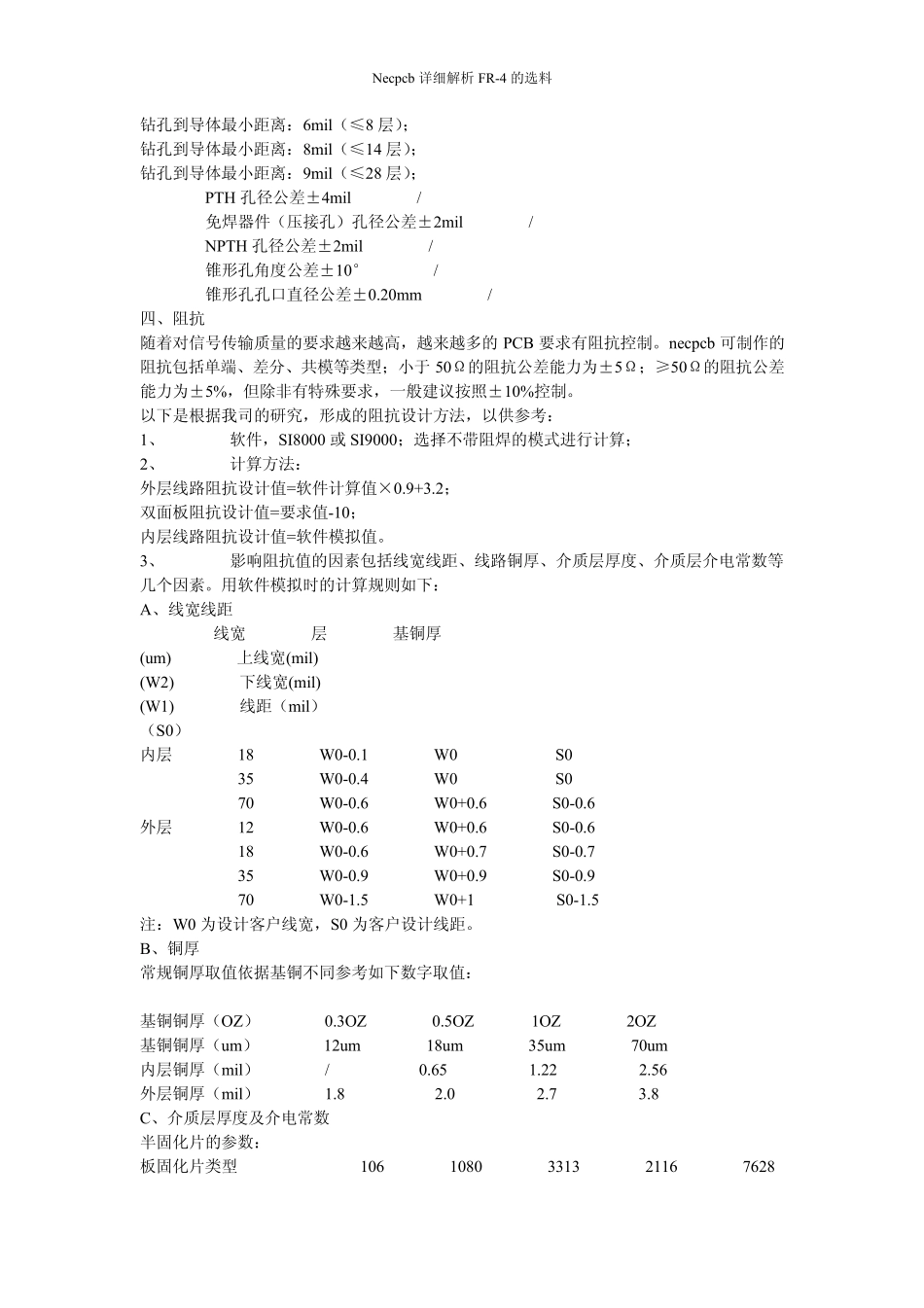

Necpcb 详细解析 FR-4 的选料 深圳速成兴电路板，单位多品种，快交付的原则。全球客户达 1.6 万家。从加工各类 PCB 样板中小批量的综合试验。对 FR-4 的选料做出以下解析。 常用电路板当中。材料选择将是一个产品的定性选择。 1：消费类 常规 FR-4 TG-135，材料品牌（生益、建滔、联茂） 2：工业类 中级 FR-4 TG-150，材料品牌（生益、联茂） 3：医疗器械特级 FR-4 TG-170，材料品牌（生益、联茂） 4：航空、石油高级 FR-4 TG-250，材料品牌（生益） 1.1 FR-4 项 目 推荐板材型号/厂商 说 明 普通 TG 的 FR-4 S1141/生益科技 TG 值 140℃，可以满足普通民用、工业用途 PCB 需求 高 TG 的 FR-4 IT-180A/联茂电子 TG 值 175℃，可以满足普通民用、工业、军用等行业的 PCB 需求 普通 TG 无卤素 FR-4 S1155/生益科技 TG 值 140℃，无卤素，根据产品的环保要求选用 高 TG 无卤素 FR-4 S1165/生益科技 TG 值 170℃，无卤素，根据产品的用途及环保要求选用 以上板材的 PCB 成本顺序为：S1141＜IT180A＜S1155＜S1165. 当然，市面上还有很多种型号的 FR-4，以上推荐的板材，necpcb 技术中心经过长达数年的评估而最终得出的性价比最好的型号。其中 S1141 在普通 TG 的 FR-4 中，可以说是性能表现最好的；IT180A 在普通高 TG 的 FR-4 性能对比中表现优异，可以替代S1170、S1000-2、FR406、PCL-370HR、N4000-6 等板材。生益科技和联茂电子是单位供应链的战略合作伙伴，优先保证necpcb 的板材需求，无供货风险，交期短。 1.2 高频板材 根据对材料的介电常数、介电常数稳定性、介质损耗的特殊需求选用高频板材。世界三大高频板材供应商为ROGERS、TACONIC、ARLON，此外还有Neclo、Panasonic 等公司也生产高频板材，国内厂商有泰州旺灵、咸阳704 厂等。 高频板材按其树脂类型可分为两类：陶瓷粉填充热固性树脂板材（通常称为非PTFE 板材）、PTFE 板材。非PTFE 板材有RO4350B、RO4003C、25FR、25N 共四种，板材成本基本相当，RO4350B 和RO4003C 就稍微贵一些，但可加工性好一些。以下是这四种板材的各种参数： 板材型号 介电常数 （Er/10GHZ） CTEr （IPC-TM-650-2..5.5.5） 介质损耗（Df/10GHZ） RO4350B 3.48±0.05 50PPM/℃（-100℃-250℃） 0.0037 RO4003C 3.38±0.05 40PPM/℃（-100℃-250℃） 0.0027 25FR 3.58 50PPM/℃（-10℃-140℃...
