电路板入门常识

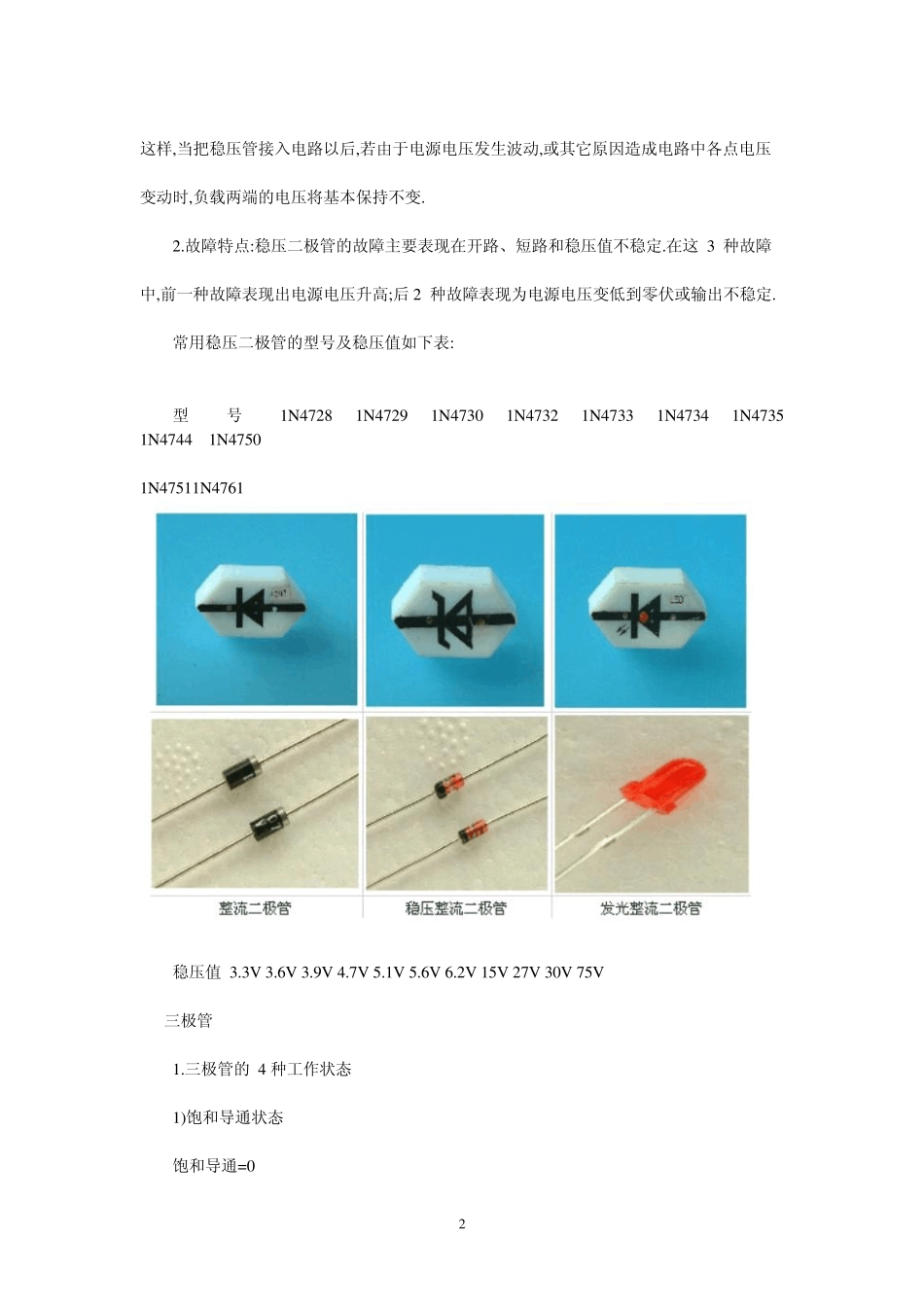

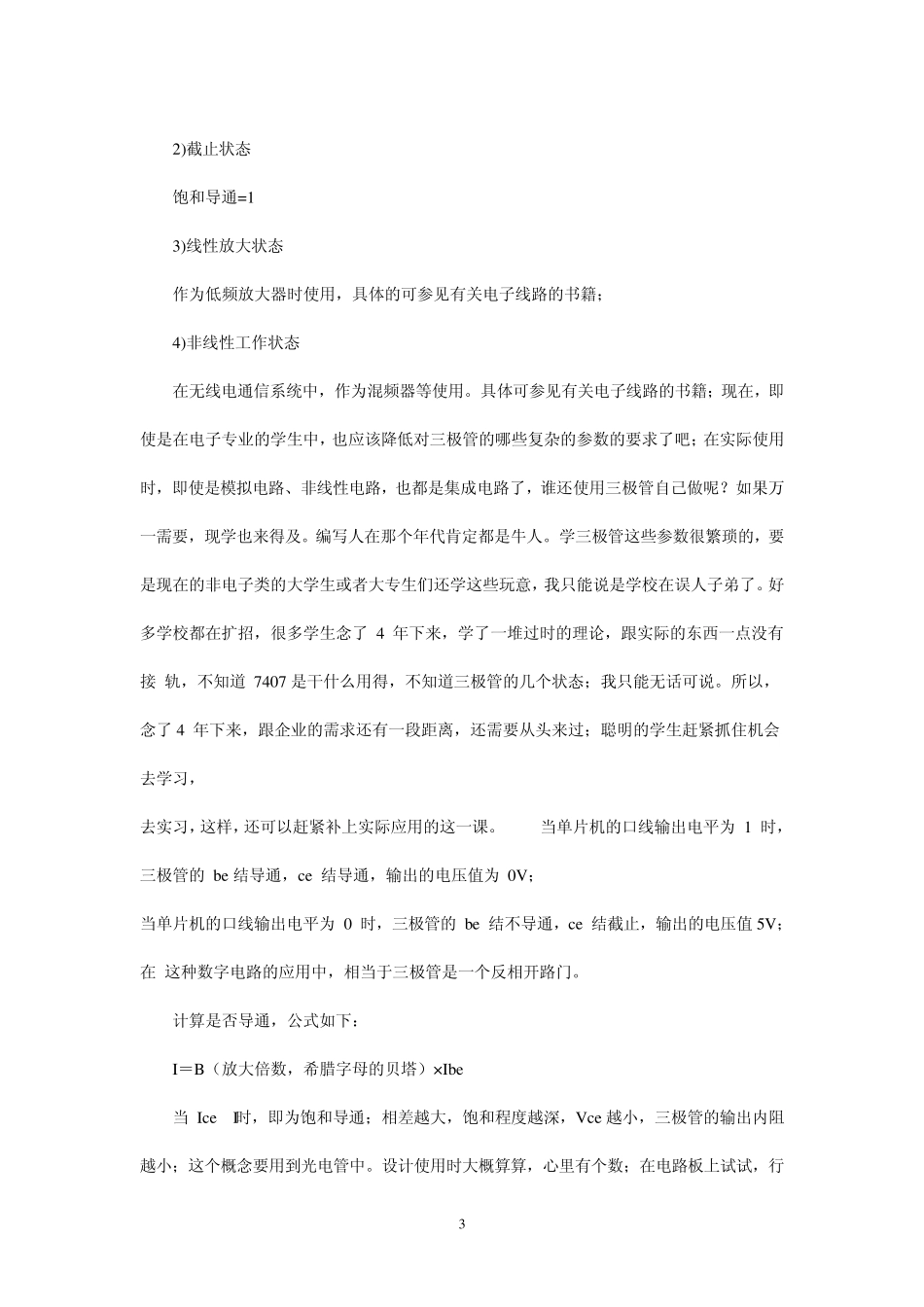

1 电路板入门常识 二极管 晶体二极管在电路中常用“D”加数字表示,如: D5 表示编号为 5 的二极管. 1．作用：二极管的主要特性是单向导电性,也就是在正向电压的作用下,导通电阻很小; 而在反向电压作用下导通电阻极大或无穷大.正因为二极管具有上述特性,无线电话机中常 把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中. 电话机里使用的晶体二极管按作用可分为:整流二极管(如 1N4004)、隔离二极管(如 1N4148)、肖特基二极管(如BAT85)、发光二极管、稳压二极管等. 2．识别方法:二极管的识别很简单,小功率二极管的 N 极(负极),在二极管外表大多采用 一种色圈标出来,有些二极管也用二极管专用符号来表示 P 极(正极)或N 极(负极),也有采 用符号标志为“P”、“N”来确定二极管极性的.发光二极管的正负极可从引脚长短来识别, 长脚为正,短脚为负. 3．测试注意事项:用数字式万用表去测二极管时,红表笔接二极管的正极,黑表笔接二极 管的负极,此时测得的阻值才是二极管的正向导通阻值,这与指针式万用表的表笔接法刚好 相反. 4．常用的 1N4000 系列二极管耐压比较如下: 型号 1N4001 1N4002 1N4003 1N4004 1N4005 1N4006 1N4007 耐压(V) 50 100 200 400 600 800 1000 电流(A) 均为 1A 2.2 稳压二极关 稳压二极管在电路中常用“ZD”加数字表示,如:ZD5 表示编号为 5 的稳压管. 1.稳压二极管的稳压原理:稳压二极管的特点就是击穿后,其两端的电压基本保持不变. 2 这样,当把稳压管接入电路以后,若由于电源电压发生波动,或其它原因造成电路中各点电压 变动时,负载两端的电压将基本保持不变. 2.故障特点:稳压二极管的故障主要表现在开路、短路和稳压值不稳定.在这 3 种故障 中,前一种故障表现出电源电压升高;后2 种故障表现为电源电压变低到零伏或输出不稳定. 常用稳压二极管的型号及稳压值如下表: 型 号 1N 4728 1N 4729 1N 4730 1N 4732 1N 4733 1N 4734 1N 4735 1N 4744 1N 4750 1N 47511N 4761 稳压值 3.3V 3.6V 3.9V 4.7V 5.1V 5.6V 6.2V 15V 27V 30V 75V 三极管 1.三极管的 4 种工作状态 1)饱和导通状态 饱和导通=0 3 2)截止状态 饱和导通=1 3)线性放大状态 作为低频放大器时使用，具体的可参见有关电子线路的书籍； 4)非线性工作状态 在无线电通信系统中，作为混频器等使用。具体可参见有关电子线路的书籍；现在，即 ...
