电路板焊接通用工艺规范

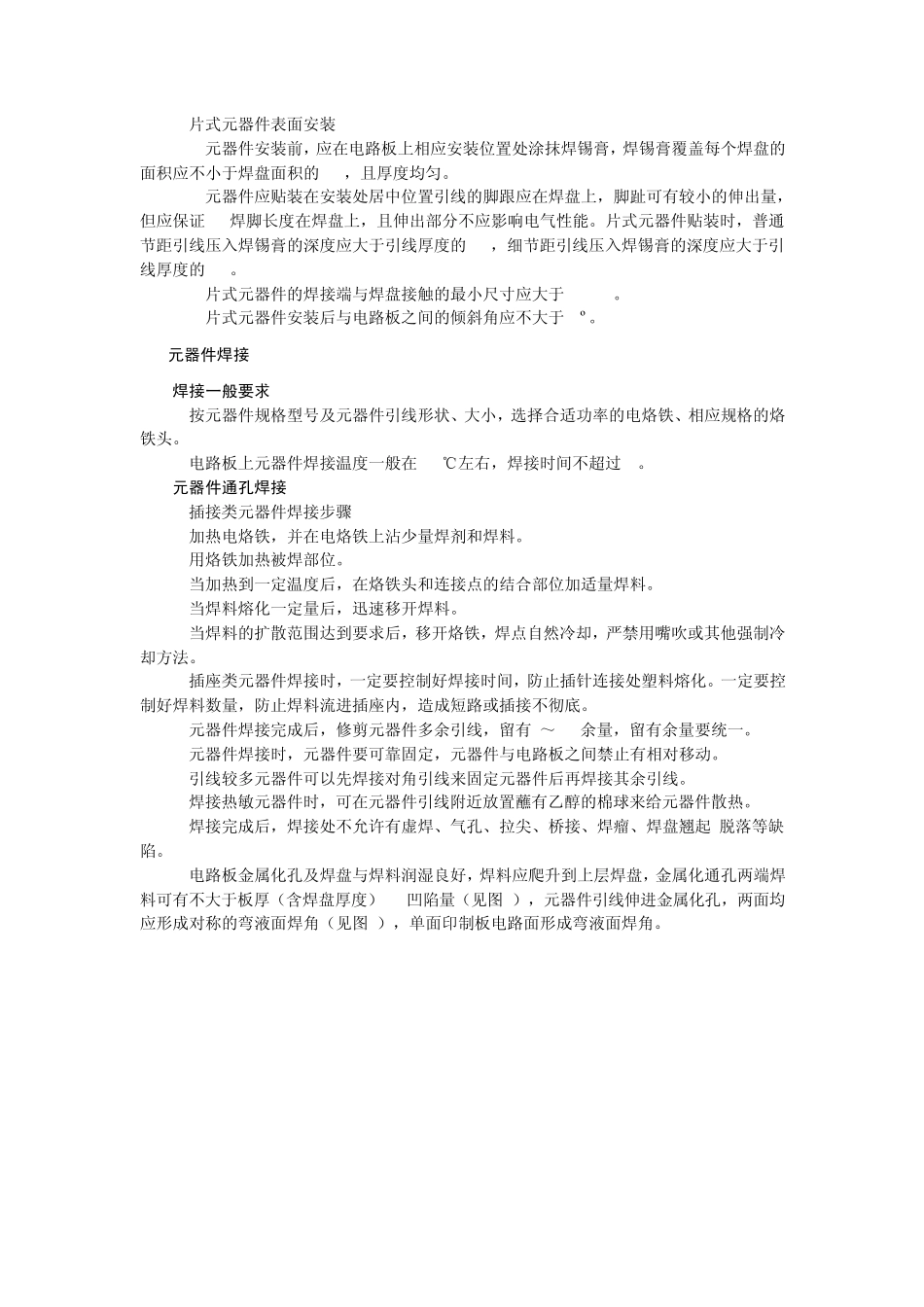

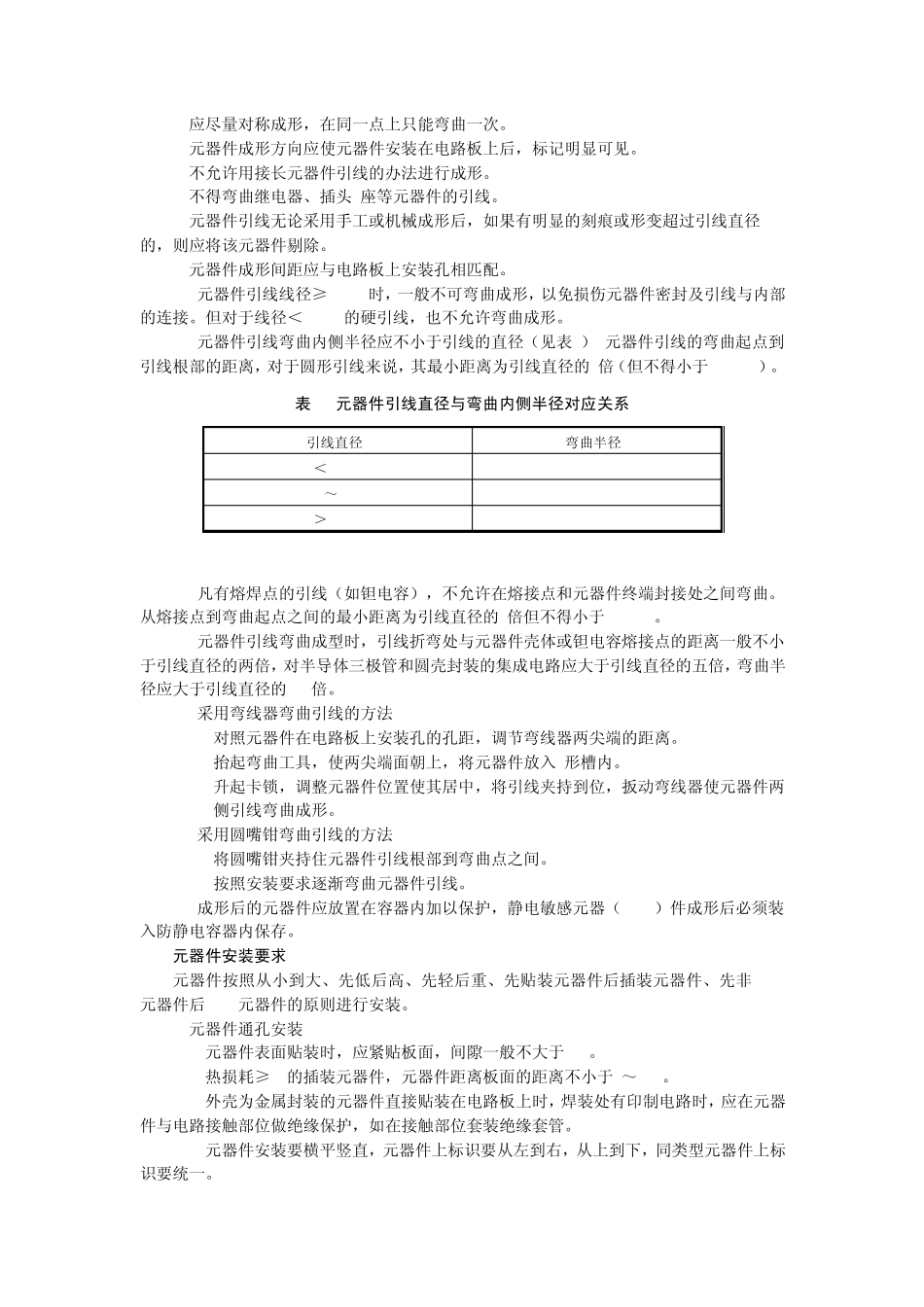

电路板焊接通用工艺规范 1 范围 本标准规定了电路板焊接中的工艺要求。 本规范适用于X X X 公司电子元器件焊接。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 HB 7262.1-95 航空产品电装工艺 电子元器件的安装 HB 7262.2-95 航空产品电装工艺 电子元器件的焊接 SJ 20385A-2008 军用电子设备电气装配技术要求 QJ 3011-1998 航天电子电气产品焊接通用技术要求 QJ 3012-1998 航天电子电气产品元器件通孔安装技术要求 3 环境要求和一般要求 3.1 工作场地应通风、照明良好，并保持温度为15℃～35℃，湿度为30%～75%。 3.2 工作场地应无灰尘，及时清除杂物（如污垢、油脂、导线头、绝缘体碎屑等）。工作区不得洒水，不允许吸烟和饮食。 3.3 工作台上应有防静电台垫等防静电措施，防静电台垫要可靠接地。工作台应整洁、干净、无杂物。工作台上应有触电断路保护装置。 3.4 在焊接ESDS元器件时，操作人员必须身着防静电工作服、防静电工作鞋、防静电帽、防静电腕带进行操作。 3.4 技术文件、工具、元器件等应放在规定的地方。 3.5 操作人员必须是经过培训、考核合格后持证上岗人员，并定期对操作人员进行培训。 4 元器件搪锡 4.1 清洁元器件引线 检查元器件引线查看是否有氧化层、粘污，用橡皮擦轻擦引线去除氧化层、粘污，必要时可用W14-W28号金相砂纸单方向轻砂引线表面，直至去除氧化层，但不可将引线上的镀层去除。距引线根部3～5mm的位置处不进行去除氧化层操作，引线清洁后要对清洁部位进行清洗。氧化层去除后2H内要搪锡完毕，清洁后引线禁止用手直接触碰。 4.2 元器件引线搪锡 在清洁后的元器件引线上搪锡，搪锡段离引线根部距离一般不小于3mm。引线上无氧化层，可焊性良好的元器件，可不搪锡直接焊接在电路板上。 5 元器件安装 5.1 元器件成形 5.1.1 成形工具必须表面光滑，夹口平整圆滑。以免损伤元器件。 5.1.2 成形时，不应使元器件本体产生破裂，密封损坏或开裂，也不应使引线与元器件内部连接断开。 5.1.3 当弯曲或切割引线时，应固定住元器件引线根部，防止产生轴向应力，损坏引线根部或元器件内部连接。 5.1.4 应尽量对称成形，在同一点上只能弯曲一次。 5.1.5 元器件成形方向应使元器件安装在电路板上后，标记明显可见。 5.1.6 ...
