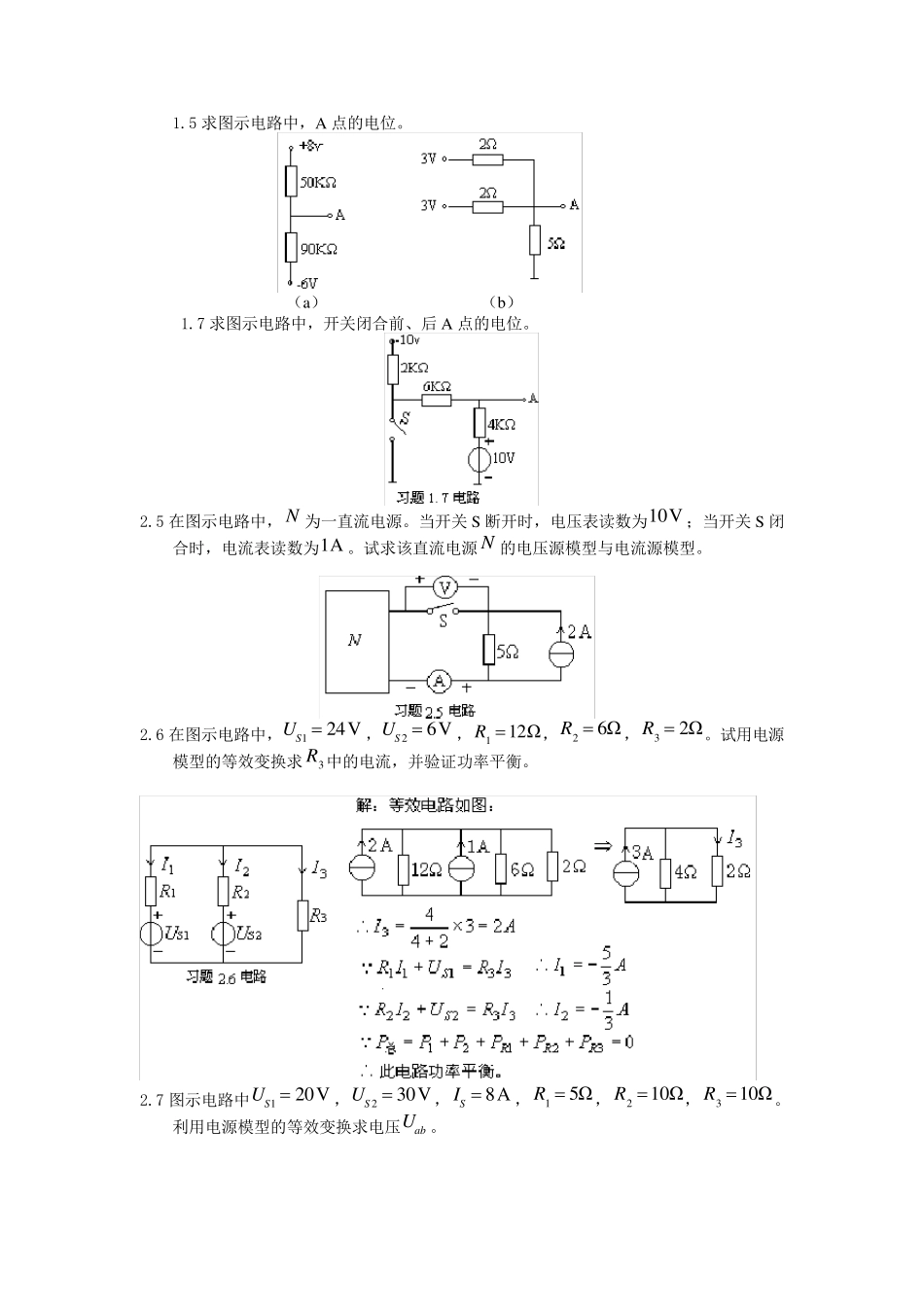

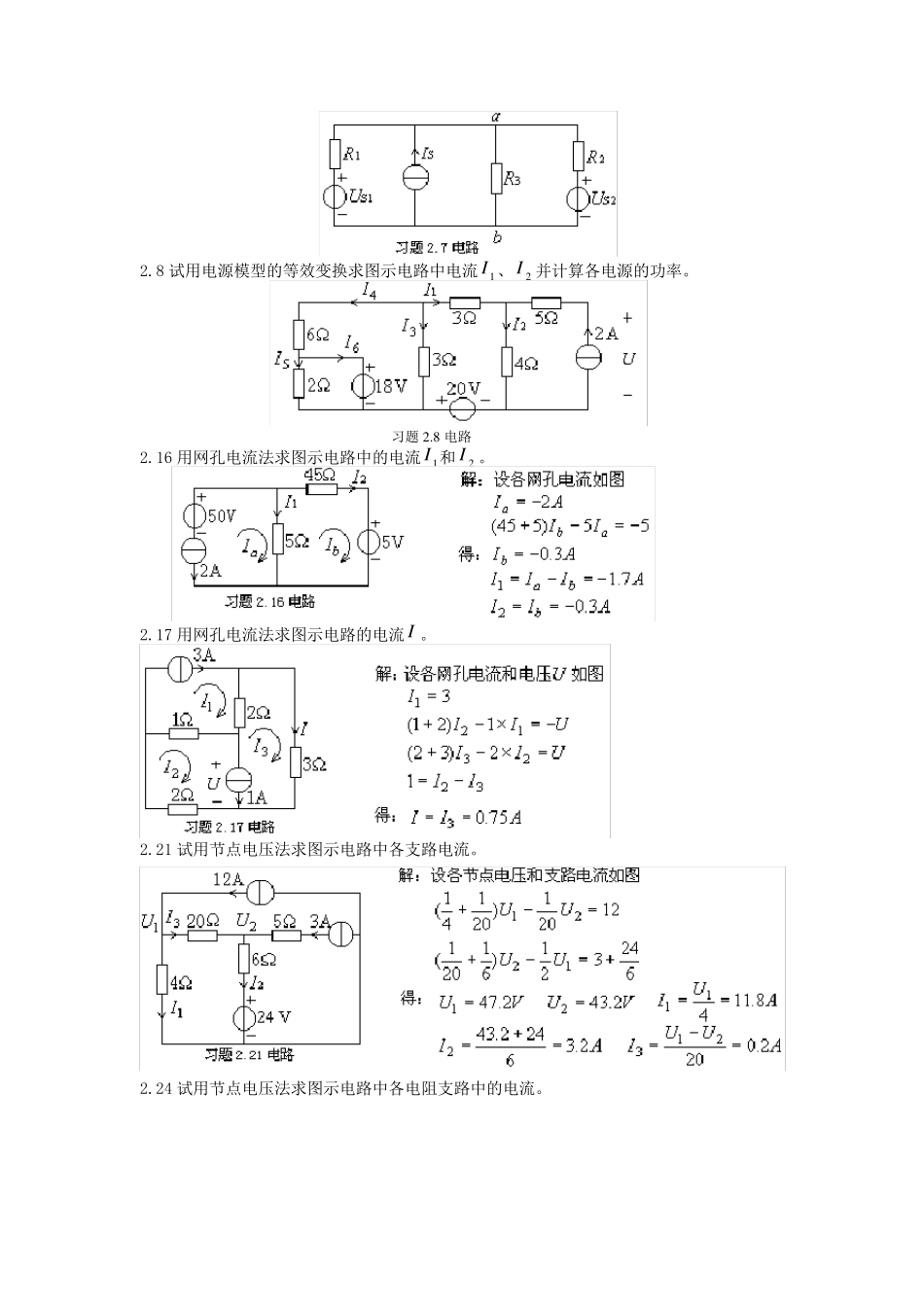

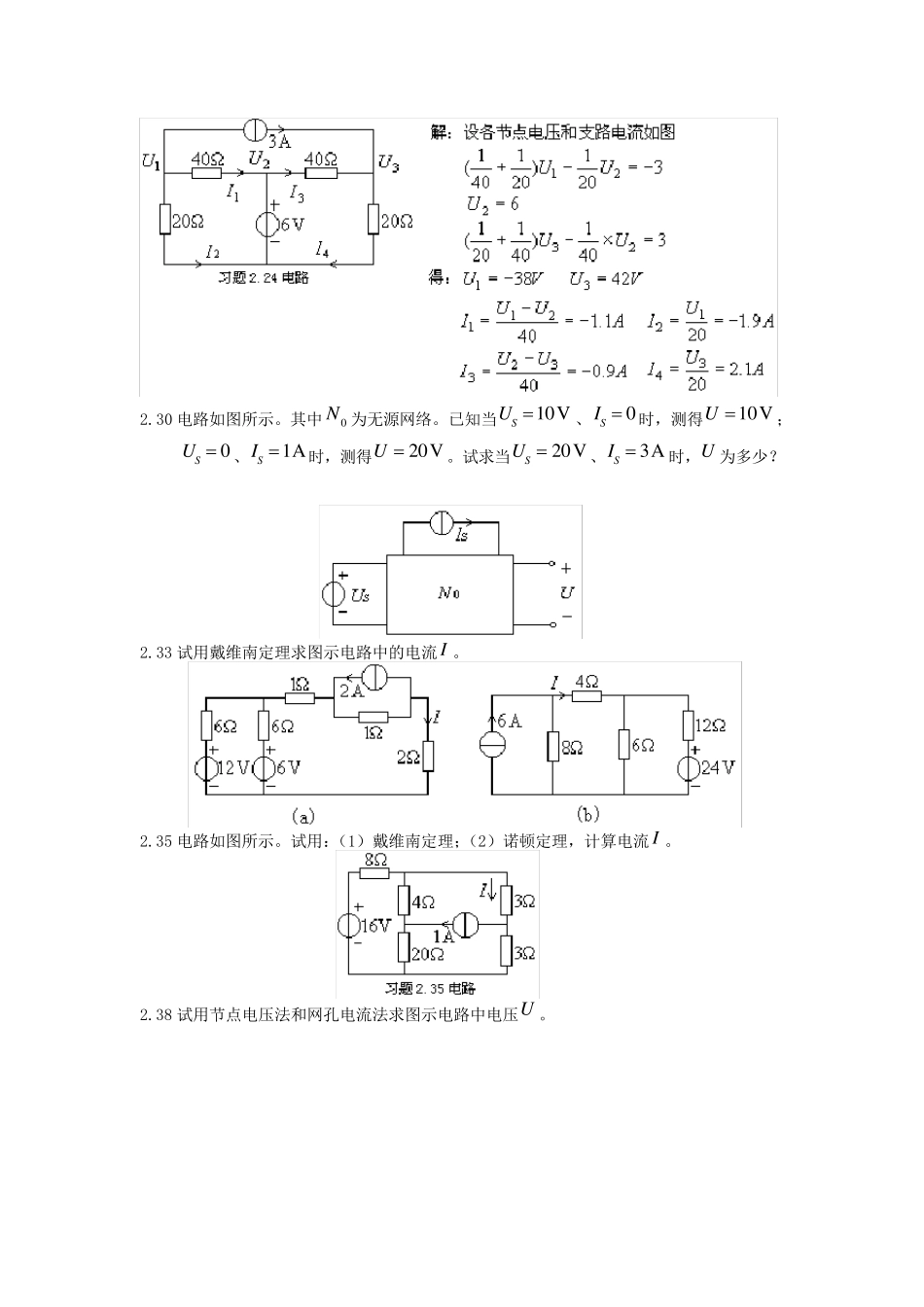

1.5 求图示电路中，A 点的电位。 （a） （b） 1.7 求图示电路中，开关闭合前、后 A 点的电位。 2.5 在图示电路中，N 为一直流电源。当开关S 断开时，电压表读数为V10；当开关S 闭合时，电流表读数为 A1。试求该直流电源 N 的电压源模型与电流源模型。 2.6 在图示电路中，V241 SU， V62 SU， Ω121 R，Ω62 R，Ω23 R。试用电源模型的等效变换求3R 中的电流，并验证功率平衡。 2.7 图示电路中V201 SU，V302 SU，A8SI，Ω51 R， Ω102 R， Ω103 R。利用电源模型的等效变换求电压abU。 2.8 试用电源模型的等效变换求图示电路中电流1I 、2I 并计算各电源的功率。 习题 2 .8 电路 2.16 用网孔电流法求图示电路中的电流1I 和2I 。 2.17 用网孔电流法求图示电路的电流I 。 2.21 试用节点电压法求图示电路中各支路电流。 2.24 试用节点电压法求图示电路中各电阻支路中的电流。 2.30 电路如图所示。其中0N 为无源网络。已知当 V10SU、0SI时，测得V10U；0SU、A1SI时，测得V20U。试求当 V20SU、A3SI时，U 为多少？ 2.33 试用戴维南定理求图示电路中的电流 I 。 2.35 电路如图所示。试用：（1）戴维南定理；（2）诺顿定理，计算电流 I 。 2.38 试用节点电压法和网孔电流法求图示电路中电压U 。 2.42 试用戴维南定理求图示电路中的电压U 。 3.2 在20的电阻上加上V)1000sin(76.4tu 的电压，写出通过电阻的电流瞬时值表达式，并求出电阻消耗的功率大小。 3.3 在 mH10L的电感上通有mA)314sin(210ti 的电流，求此时电感的感抗LX 、电感两端的电压相量形式LU、电路的无功功率LQ ；若电源频率增加5 倍，则以上量值有何变化？ 3.4 在一个F10的电容器上加有60V、50Hz 的正弦电压，问此时的容抗CX 有多大？写出该电容上电压、电流的瞬时值表达式及相量表达式，画出相量图，求电容电路的无功功率cQ 。 3.5 一电感线圈接到120V 的直流电源上，电流为20A；若接到50Hz、220V 的交流电源上，则电流为28.2A，求该线圈的电阻和电感。 3.6 一个纯电感线圈和一个30Ω 的电阻串联后，接到220V、50Hz 的交流电源上，这时电路中的电流为2.5A，求电路的阻抗Z、电感L 以及QPSUULR,,,,。 3.7 如图所示电路，已知 KR5，交流电源频率 Hzf100。若要求scu与sru的相位差为300，则电容C 应为多少？判断scu与sru的相位关系...
