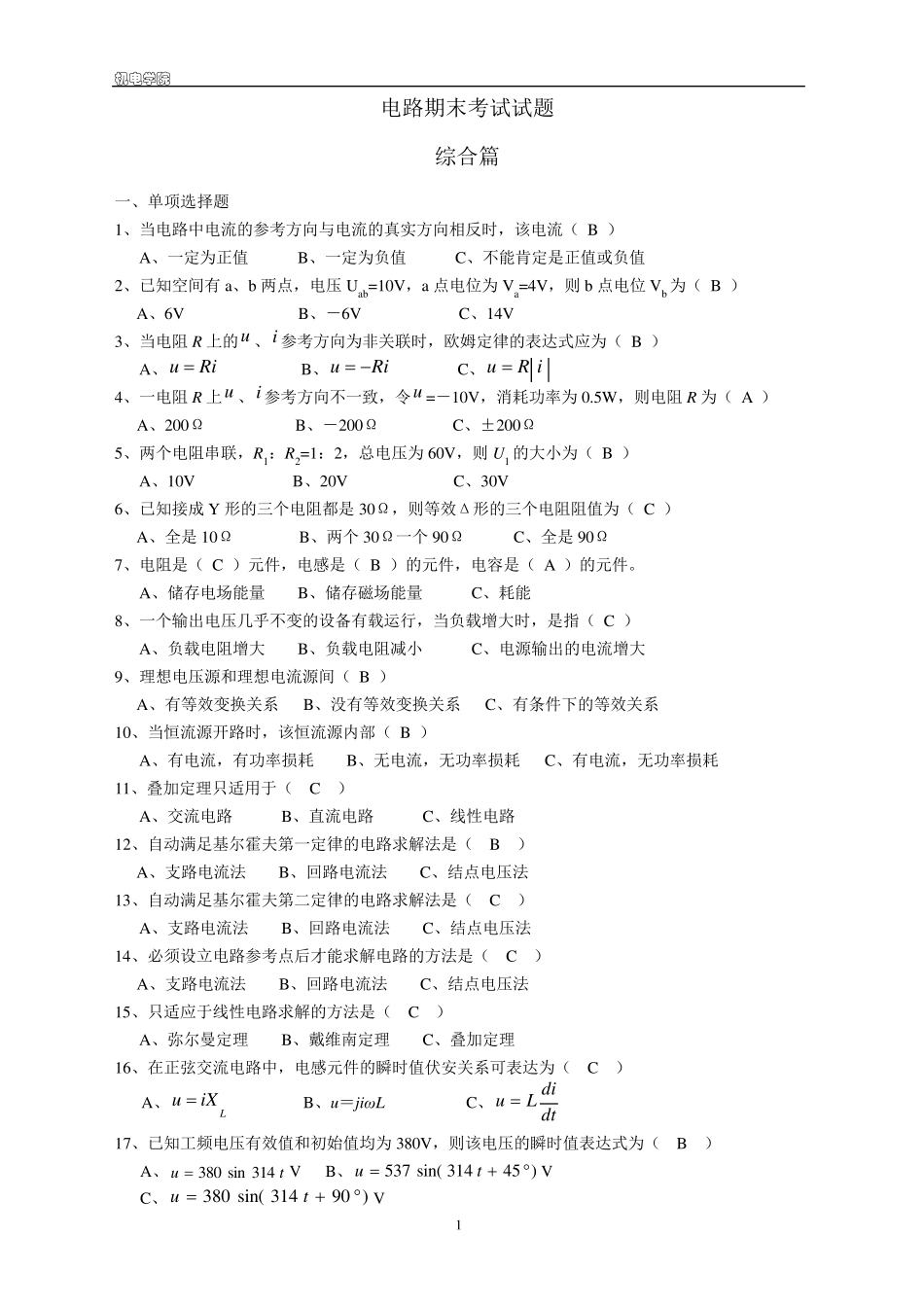

机 电 学 院 1 电路期末考试试题 综合篇 一、单项选择题 1、当电路中电流的参考方向与电流的真实方向相反时，该电流（ B ） A、一定为正值 B、一定为负值 C、不能肯定是正值或负值 2、已知空间有a、b 两点，电压Uab=10V，a 点电位为Va=4V，则b 点电位Vb 为（ B ） A、6V B、－6V C、14V 3、当电阻R 上的u 、i 参考方向为非关联时，欧姆定律的表达式应为（ B ） A、Riu  B、Riu C、 iRu  4、一电阻R 上u 、i 参考方向不一致，令u =－10V，消耗功率为0.5W，则电阻R 为（ A ） A、200Ω B、－200Ω C、±200Ω 5、两个电阻串联，R1：R2=1：2，总电压为60V，则U1 的大小为（ B ） A、10V B、20V C、30V 6、已知接成 Y 形的三个电阻都是30Ω，则等效Δ形的三个电阻阻值为（ C ） A、全是10Ω B、两个 30Ω一个 90Ω C、全是90Ω 7、电阻是（ C ）元件，电感是（ B ）的元件，电容是（ A ）的元件。 A、储存电场能量 B、储存磁场能量 C、耗能 8、一个输出电压几乎不变的设备有载运行，当负载增大时，是指（ C ） A、负载电阻增大 B、负载电阻减小 C、电源输出的电流增大 9、理想电压源和理想电流源间（ B ） A、有等效变换关系 B、没有等效变换关系 C、有条件下的等效关系 10、当恒流源开路时，该恒流源内部（ B ） A、有电流，有功率损耗 B、无电流，无功率损耗 C、有电流，无功率损耗 11、叠加定理只适用于（ C ） A、交流电路 B、直流电路 C、线性电路 12、自动满足基尔霍夫第一定律的电路求解法是（ B ） A、支路电流法 B、回路电流法 C、结点电压法 13、自动满足基尔霍夫第二定律的电路求解法是（ C ） A、支路电流法 B、回路电流法 C、结点电压法 14、必须设立电路参考点后才能求解电路的方法是（ C ） A、支路电流法 B、回路电流法 C、结点电压法 15、只适应于线性电路求解的方法是（ C ） A、弥尔曼定理 B、戴 维 南 定理 C、叠加定理 16、在 正弦 交流电路中，电感元件的瞬 时值伏 安 关系可 表达为（ C ） A、LiXu  B、u ＝ jiωL C、dtdiLu  17、已知工 频 电压有效值和初 始 值均 为380V，则该电压的瞬 时值表达式为（ B ） A、tu314sin380V B、)45314sin(537tuV C、)90314sin(380tuV 机 电 学 院 2 18、一个电热器，接在10V 的直流电源上，产...
