电路试题及答案VIP专享

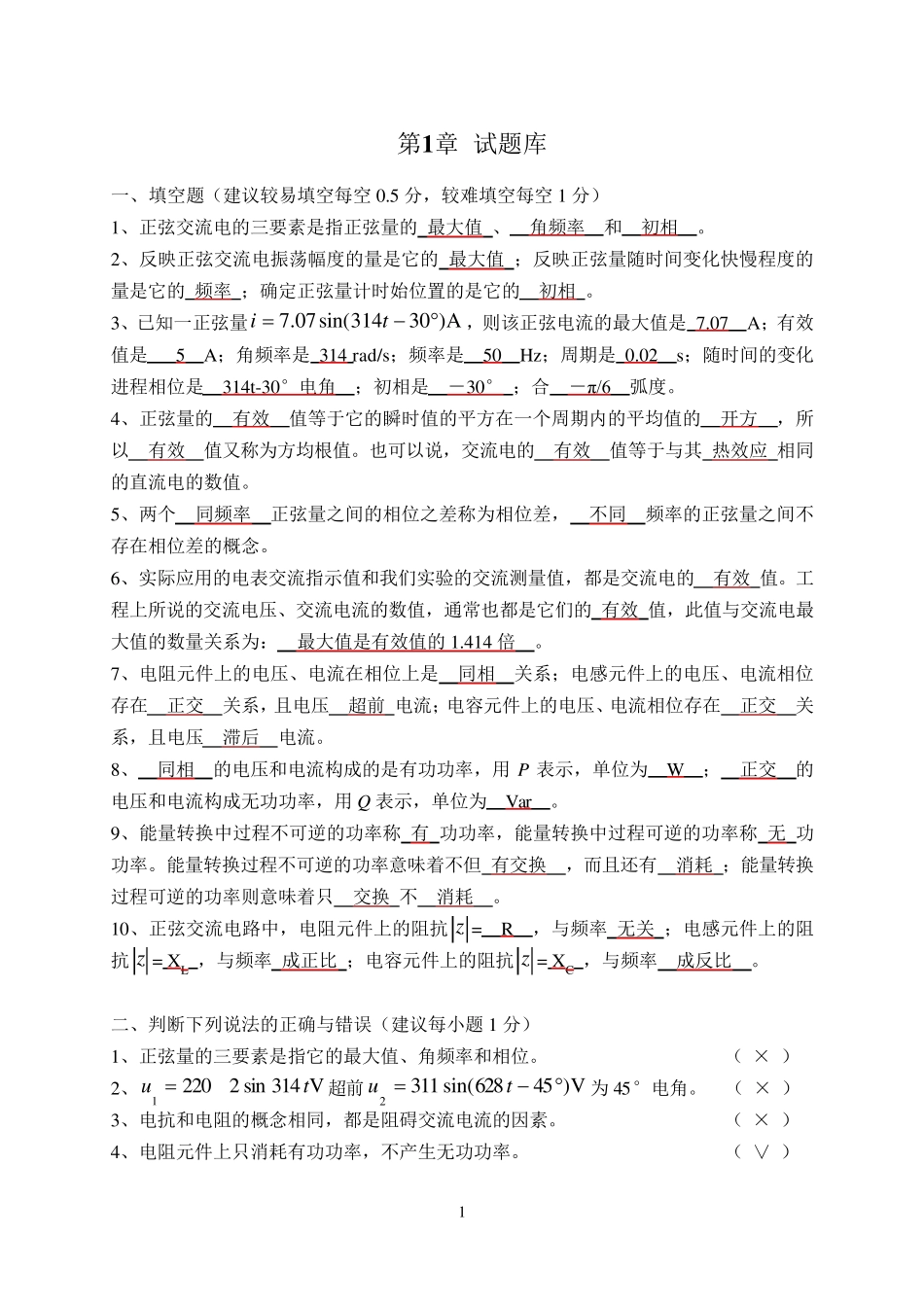

1 第1 章 试题库 一、填空题（建议较易填空每空0.5 分，较难填空每空1 分） 1、正弦交流电的三要素是指正弦量的 最大值 、 角频率 和 初相 。 2、反映正弦交流电振荡幅度的量是它的 最大值 ；反映正弦量随时间变化快慢程度的量是它的 频率 ；确定正弦量计时始位置的是它的 初相 。 3、已知一正弦量A)30314sin(07.7ti，则该正弦电流的最大值是 7.07 A；有效值是 5 A；角频率是 314 rad/s；频率是 50 Hz ；周期是 0.02 s；随时间的变化进程相位是 314t-30°电角 ；初相是 －30° ；合 －π/6 弧度。 4、正弦量的 有效 值等于它的瞬时值的平方在一个周期内的平均值的 开方 ，所以 有效 值又称为方均根值。也可以说，交流电的 有效 值等于与其 热效应 相同的直流电的数值。 5、两个 同频率 正弦量之间的相位之差称为相位差， 不同 频率的正弦量之间不存在相位差的概念。 6、实际应用的电表交流指示值和我们实验的交流测量值，都是交流电的 有效 值。工程上所说的交流电压、交流电流的数值，通常也都是它们的 有效 值，此值与交流电最大值的数量关系为： 最大值是有效值的1.414 倍 。 7、电阻元件上的电压、电流在相位上是 同相 关系；电感元件上的电压、电流相位存在 正交 关系，且电压 超前 电流；电容元件上的电压、电流相位存在 正交 关系，且电压 滞后 电流。 8、 同相 的电压和电流构成的是有功功率，用 P 表示，单位为 W ； 正交 的电压和电流构成无功功率，用 Q 表示，单位为 Var 。 9、能量转换中过程不可逆的功率称 有 功功率，能量转换中过程可逆的功率称 无 功功率。能量转换过程不可逆的功率意味着不但 有交换 ，而且还有 消耗 ；能量转换过程可逆的功率则意味着只 交换 不 消耗 。 10、正弦交流电路中，电阻元件上的阻抗 z = R ，与频率 无关 ；电感元件上的阻抗 z = XL ，与频率 成正比 ；电容元件上的阻抗 z = XC ，与频率 成反比 。 二 、判 断 下 列 说法 的正确与错 误 （建议每小 题1 分） 1、正弦量的三要素是指它的最大值、角频率和相位。 （ × ） 2、V314sin22201tu 超前V)45628sin(3112tu为 45°电角。 （ × ） 3、电抗 和电阻的概念相同，都是阻碍 交流电流的因 素。 （ × ） 4、电阻元件上只消耗有功功率，不产 生 无功功率。 （ ∨ ） 2 5、...
