电镀工艺实验讲义

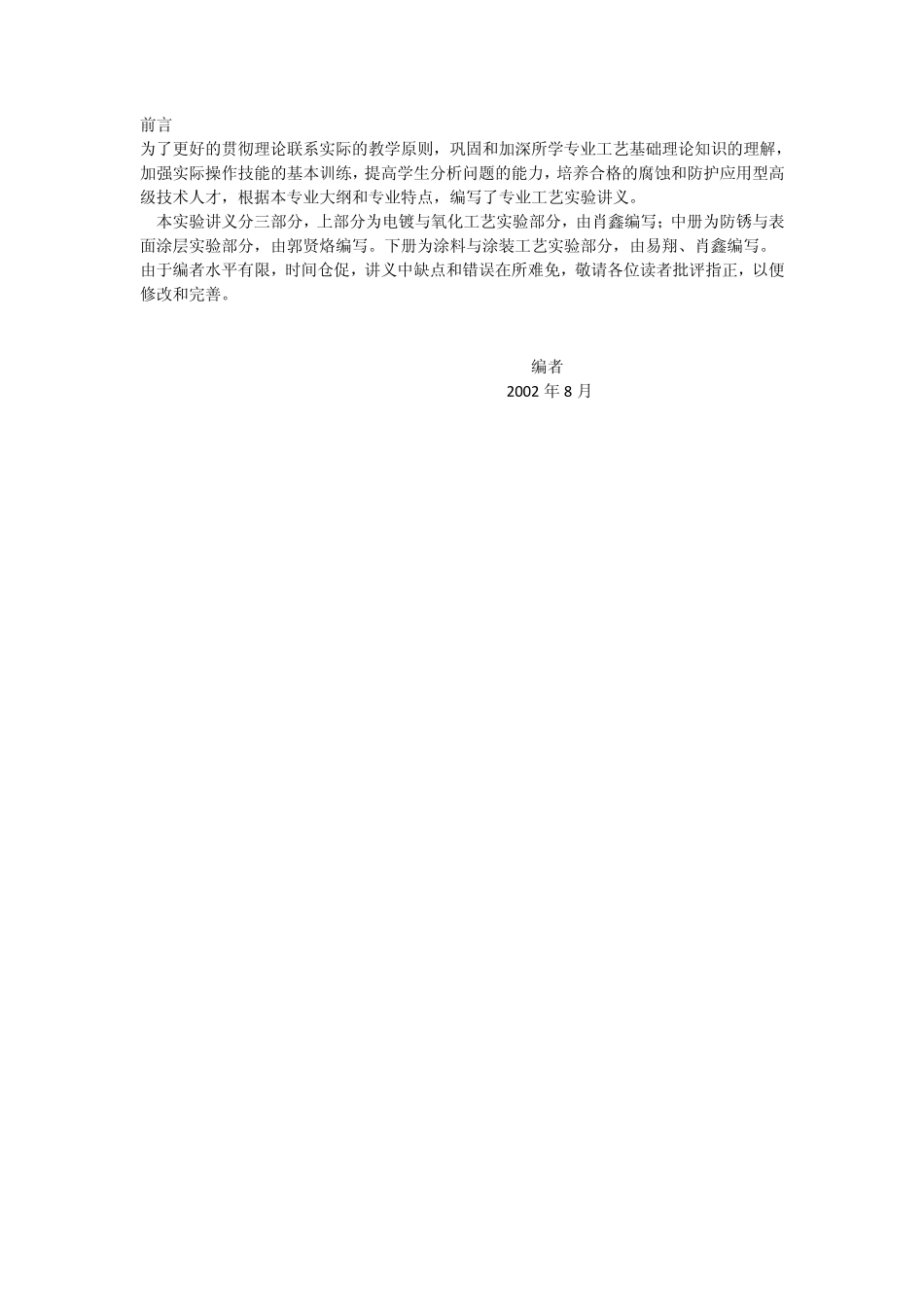

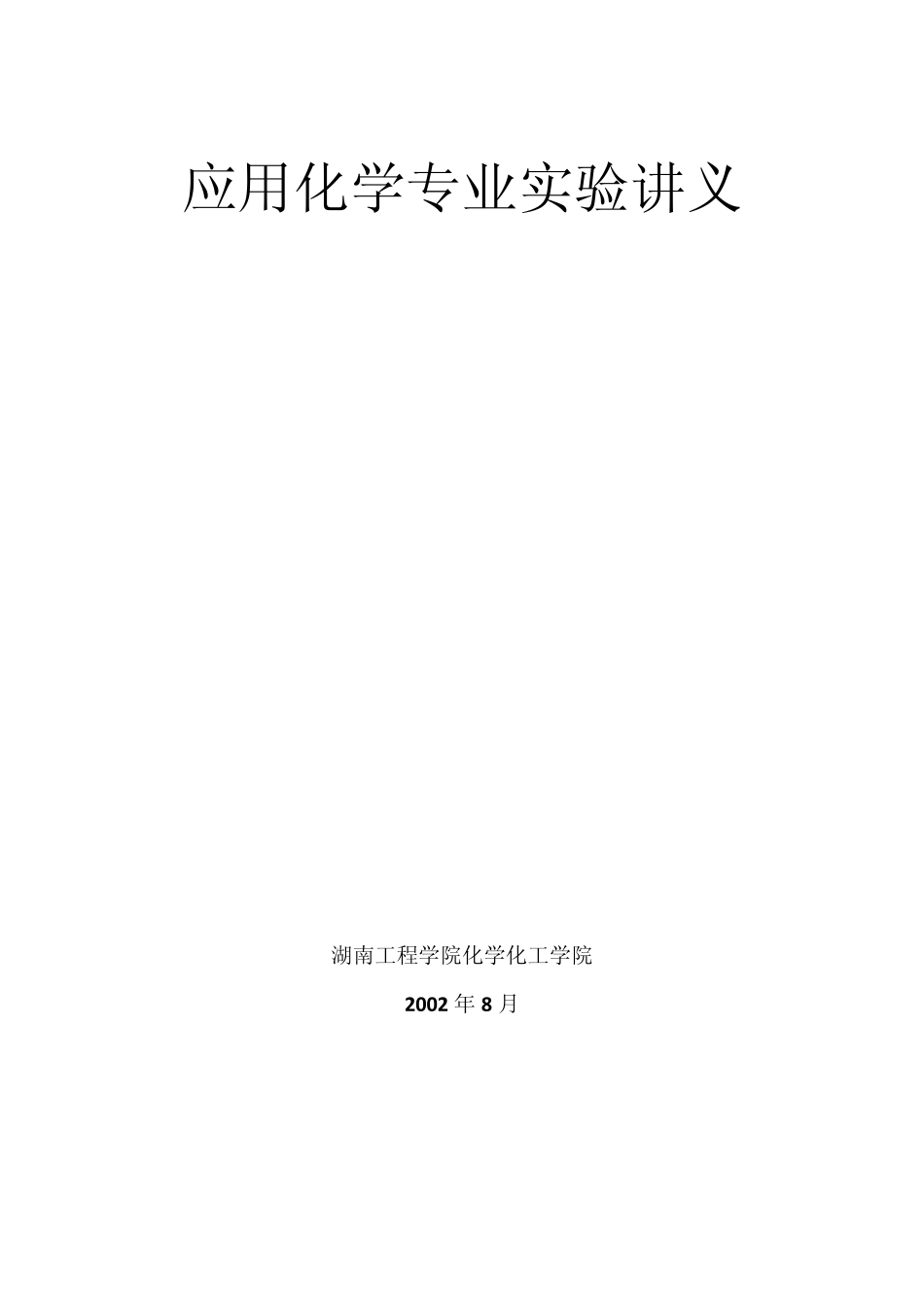

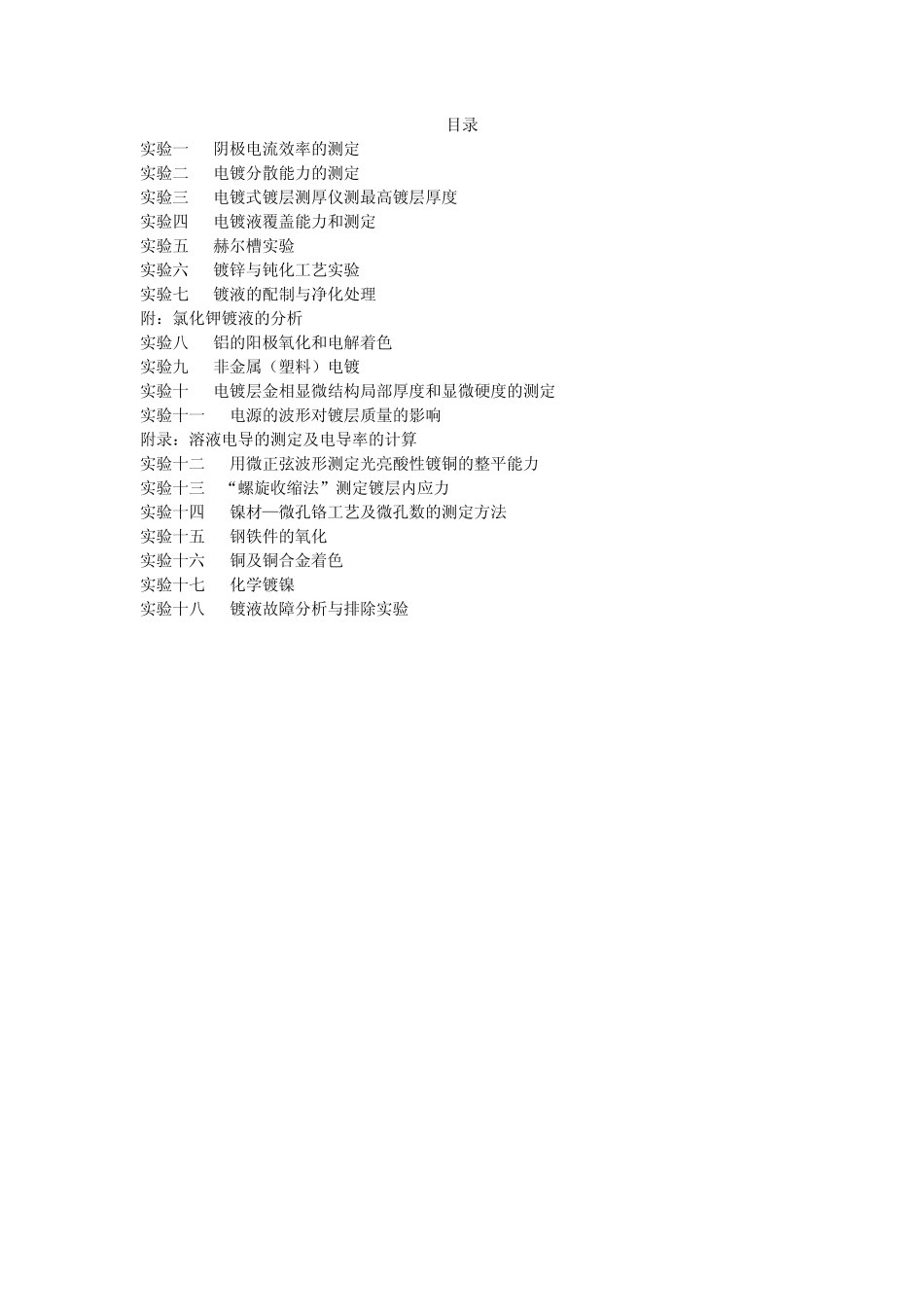

应用化学专业实验讲义 湖南工程学院化学化工学院 2002 年 8 月 前言 为了更好的贯彻理论联系实际的教学原则，巩固和加深所学专业工艺基础理论知识的理解，加强实际操作技能的基本训练，提高学生分析问题的能力，培养合格的腐蚀和防护应用型高级技术人才，根据本专业大纲和专业特点，编写了专业工艺实验讲义。 本实验讲义分三部分，上部分为电镀与氧化工艺实验部分，由肖鑫编写；中册为防锈与表面涂层实验部分，由郭贤烙编写。下册为涂料与涂装工艺实验部分，由易翔、肖鑫编写。 由于编者水平有限，时间仓促，讲义中缺点和错误在所难免，敬请各位读者批评指正，以便修改和完善。 编者 2002 年 8 月 目录 实验一 阴极电流效率的测定 实验二 电镀分散能力的测定 实验三 电镀式镀层测厚仪测最高镀层厚度 实验四 电镀液覆盖能力和测定 实验五 赫尔槽实验 实验六 镀锌与钝化工艺实验 实验七 镀液的配制与净化处理 附：氯化钾镀液的分析 实验八 铝的阳极氧化和电解着色 实验九 非金属（塑料）电镀 实验十 电镀层金相显微结构局部厚度和显微硬度的测定 实验十一 电源的波形对镀层质量的影响 附录：溶液电导的测定及电导率的计算 实验十二 用微正弦波形测定光亮酸性镀铜的整平能力 实验十三 “螺旋收缩法”测定镀层内应力 实验十四 镍材—微孔铬工艺及微孔数的测定方法 实验十五 钢铁件的氧化 实验十六 铜及铜合金着色 实验十七 化学镀镍 实验十八 镀液故障分析与排除实验 实验一 阴极电流效率的测定 一、 实验目的与内容 通过实验了解电镀工艺测定阴极电流效率最常用的方法，铜库仑计的构造和工作原理，并学会使用，测定 DE 型锌酸盐镀锌液在不同电流密度下的阴极电流效率。 二、 实验原理 电镀过程中，阴极上除沉积欲镀金属外，往往还发生像氢离子还原等副反应，就会消耗掉一部分电流，这就存在电流的利用率即电流效率的问题。 电流效率（错误！未找到引用源。）就是在电极上析出某物质，如镀液，所需的电量，与通过电解槽的总电量之比，常以百分率表示，即 根据法拉第的电解定律，当直流电通过电解质溶液时，在阴极上析出物质的量与通过的电量成正比，因此，析出某物质所需要的电量可根据称量析出物质的重量由电解定律求出 式中：W—析出物质的重量 g; K—电化当量 g/Ah; A—析出物质的原子量; N—电极反应得失的电子数； F—法拉第常数。 电流效率也等于电极上实际析出物质的...
