电镀质检标准VIP专享

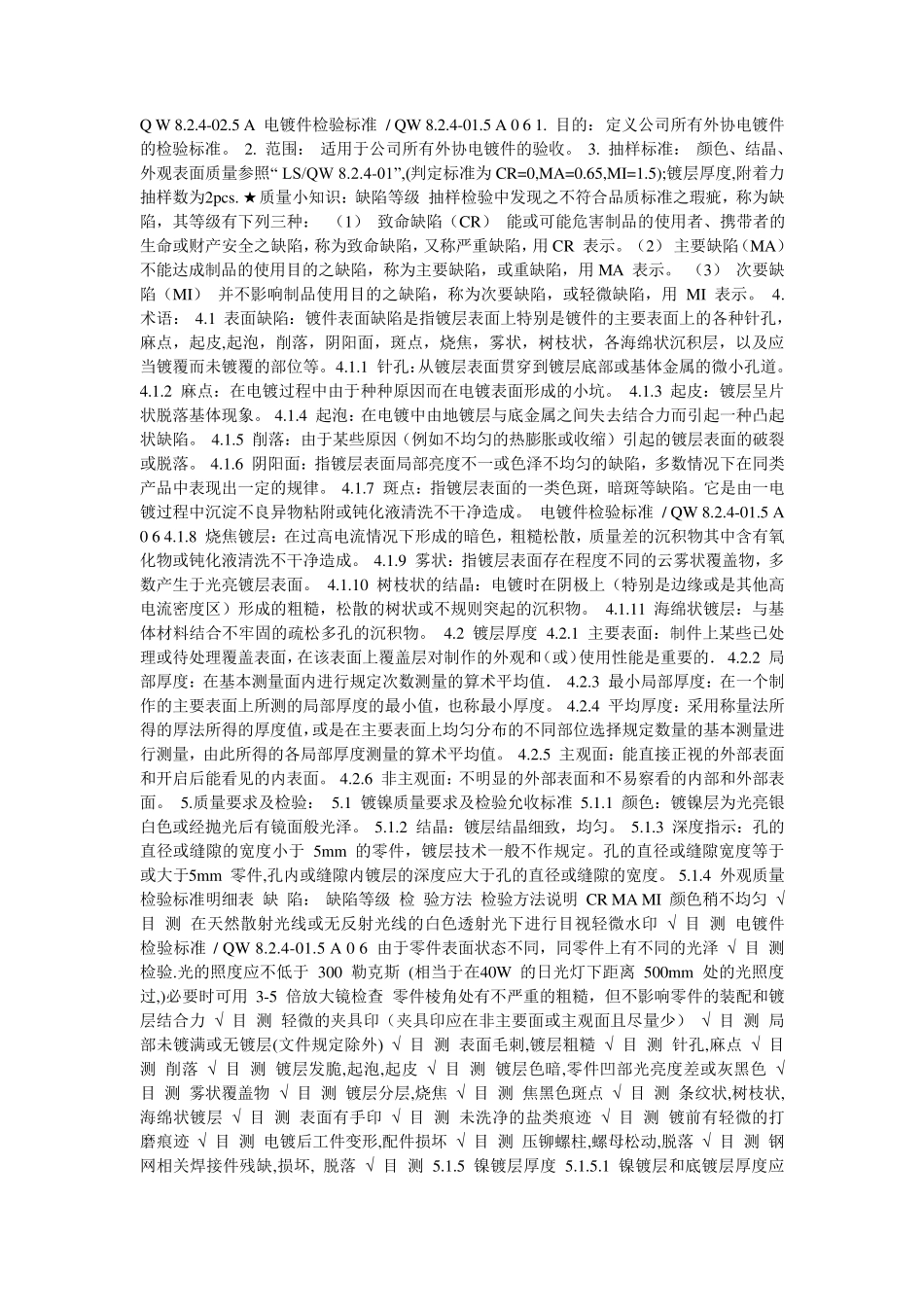

Q W 8.2.4-02.5 A 电镀件检验标准 / QW 8.2.4-01.5 A 0 6 1. 目的： 定义公司所有外协电镀件的检验标准。 2. 范围： 适用于公司所有外协电镀件的验收。 3. 抽样标准： 颜色、结晶、外观表面质量参照“ LS/QW 8.2.4-01”,(判定标准为 CR=0,MA=0.65,MI=1.5);镀层厚度,附着力抽样数为2pcs. ★质量小知识：缺陷等级 抽样检验中发现之不符合品质标准之瑕疵，称为缺陷，其等级有下列三种： （1） 致命缺陷（CR） 能或可能危害制品的使用者、携带者的生命或财产安全之缺陷，称为致命缺陷，又称严重缺陷，用CR 表示。 （2） 主要缺陷（MA） 不能达成制品的使用目的之缺陷，称为主要缺陷，或重缺陷，用MA 表示。 （3） 次要缺陷（MI） 并不影响制品使用目的之缺陷，称为次要缺陷，或轻微缺陷，用MI 表示。 4.术语： 4.1 表面缺陷：镀件表面缺陷是指镀层表面上特别是镀件的主要表面上的各种针孔， 麻点，起皮,起泡，削落，阴阳面，斑点，烧焦，雾状，树枝状，各海绵状沉积层，以及应当镀覆而未镀覆的部位等。 4.1.1 针孔：从镀层表面贯穿到镀层底部或基体金属的微小孔道。 4.1.2 麻点：在电镀过程中由于种种原因而在电镀表面形成的小坑。 4.1.3 起皮：镀层呈片状脱落基体现象。 4.1.4 起泡：在电镀中由地镀层与底金属之间失去结合力而引起一种凸起状缺陷。 4.1.5 削落：由于某些原因（例如不均匀的热膨胀或收缩）引起的镀层表面的破裂或脱落。 4.1.6 阴阳面：指镀层表面局部亮度不一或色泽不均匀的缺陷，多数情况下在同类产品中表现出一定的规律。 4.1.7 斑点：指镀层表面的一类色斑，暗斑等缺陷。它是由一电镀过程中沉淀不良异物粘附或钝化液清洗不干净造成。 电镀件检验标准 / QW 8.2.4-01.5 A 0 6 4.1.8 烧焦镀层：在过高电流情况下形成的暗色，粗糙松散，质量差的沉积物其中含有氧化物或钝化液清洗不干净造成。 4.1.9 雾状：指镀层表面存在程度不同的云雾状覆盖物，多数产生于光亮镀层表面。 4.1.10 树枝状的结晶：电镀时在阴极上（特别是边缘或是其他高电流密度区）形成的粗糙，松散的树状或不规则突起的沉积物。 4.1.11 海绵状镀层：与基体材料结合不牢固的疏松多孔的沉积物。 4.2 镀层厚度 4.2.1 主要表面：制件上某些已处理或待处理覆盖表面，在该表面上覆盖层对制作的外观和（或）使用性能是重要的． 4.2.2 局部厚度：在基本测量面内进行规定次数测量的算术平均值． 4...
