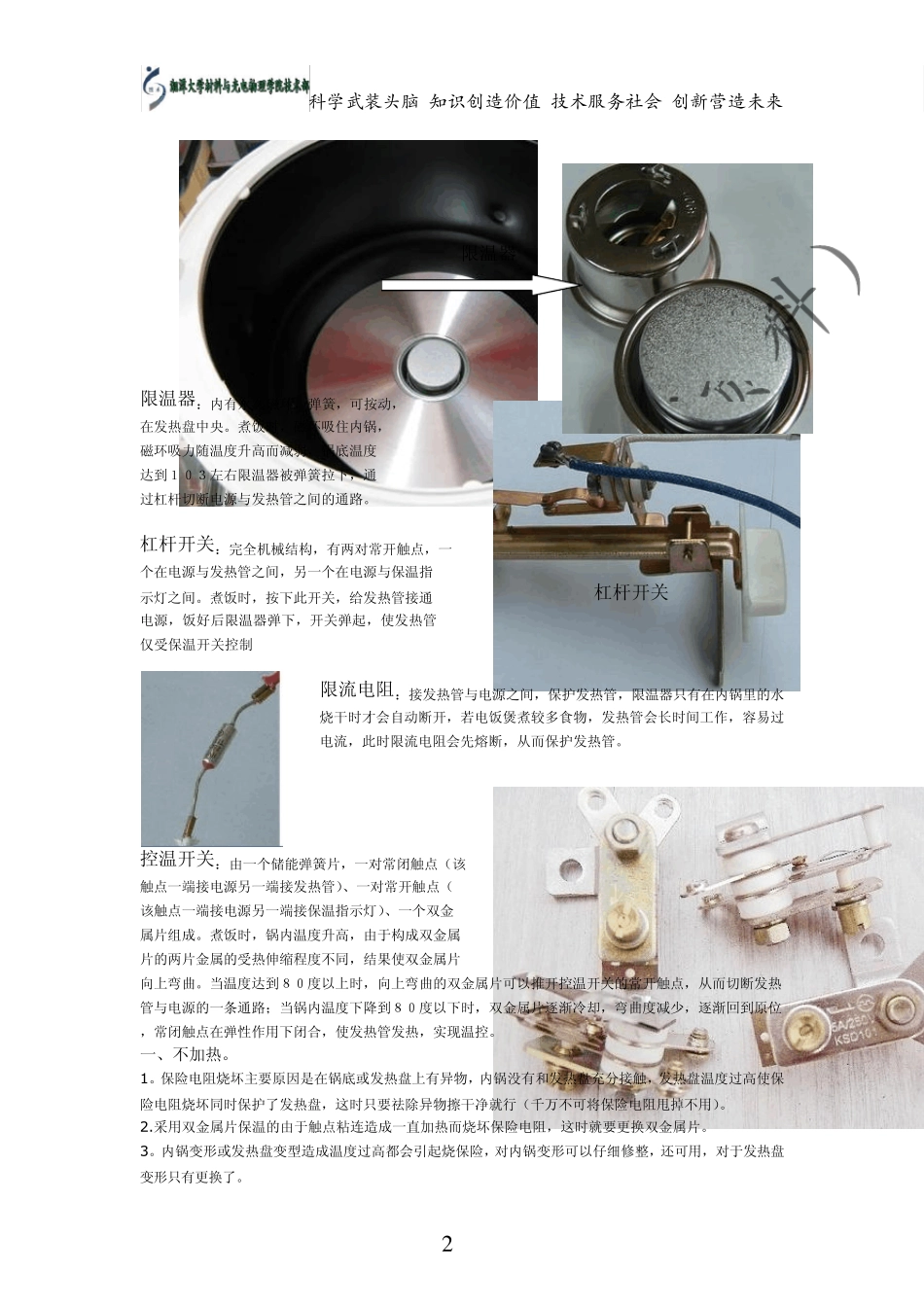

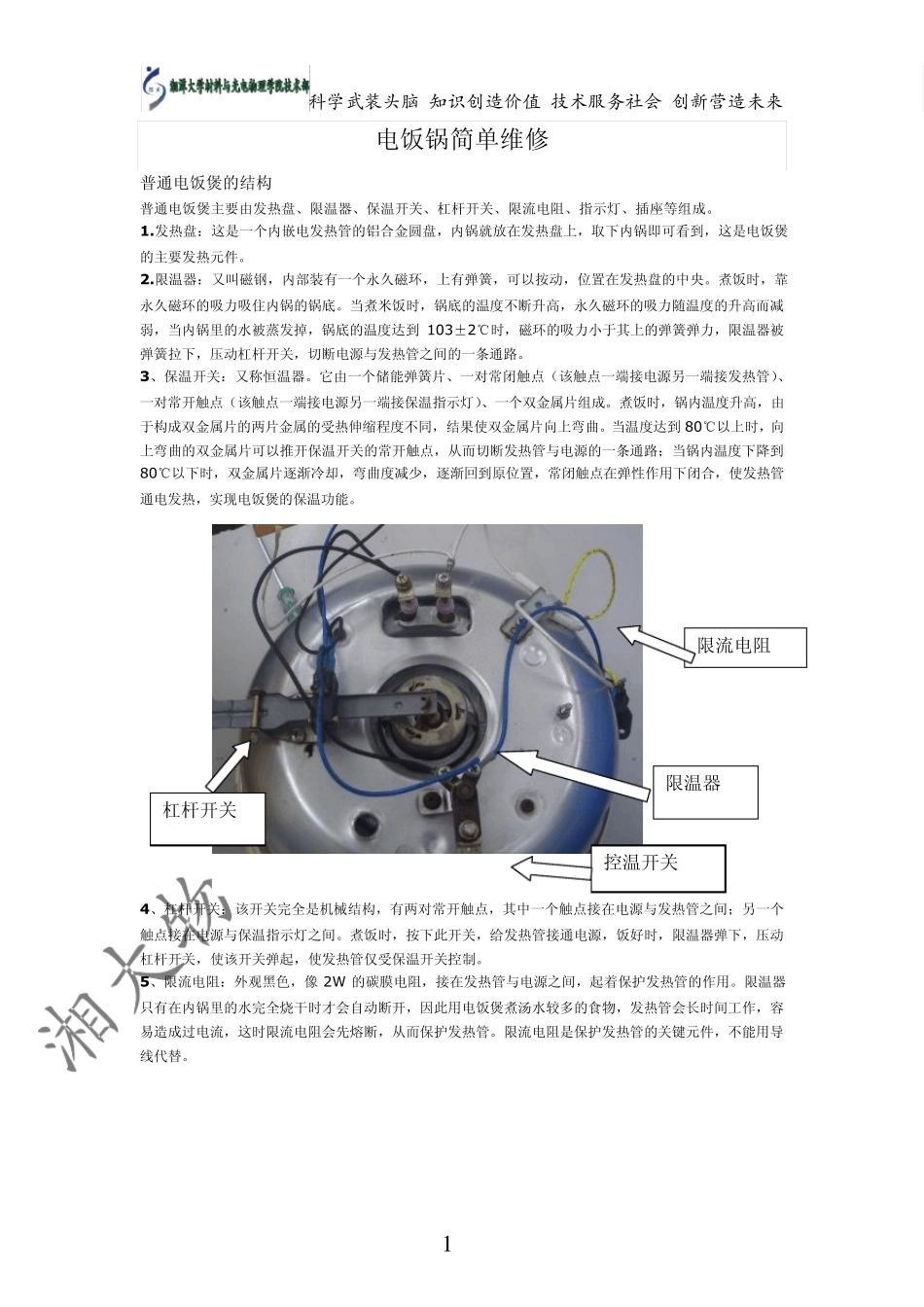

科学武装头脑 知识创造价值 技术服务社会 创新营造未来 1 电饭锅简单维修 普通电饭煲的结构 普通电饭煲主要由发热盘、限温器、保温开关、杠杆开关、限流电阻、指示灯、插座等组成。 1.发热盘：这是一个内嵌电发热管的铝合金圆盘，内锅就放在发热盘上，取下内锅即可看到，这是电饭煲的主要发热元件。 2.限温器：又叫磁钢，内部装有一个永久磁环，上有弹簧，可以按动，位置在发热盘的中央。煮饭时，靠永久磁环的吸力吸住内锅的锅底。当煮米饭时，锅底的温度不断升高，永久磁环的吸力随温度的升高而减弱，当内锅里的水被蒸发掉，锅底的温度达到103±2℃时，磁环的吸力小于其上的弹簧弹力，限温器被弹簧拉下，压动杠杆开关，切断电源与发热管之间的一条通路。 3、保温开关：又称恒温器。它由一个储能弹簧片、一对常闭触点（该触点一端接电源另一端接发热管）、一对常开触点（该触点一端接电源另一端接保温指示灯）、一个双金属片组成。煮饭时，锅内温度升高，由于构成双金属片的两片金属的受热伸缩程度不同，结果使双金属片向上弯曲。当温度达到80℃以上时，向上弯曲的双金属片可以推开保温开关的常开触点，从而切断发热管与电源的一条通路；当锅内温度下降到80℃以下时，双金属片逐渐冷却，弯曲度减少，逐渐回到原位置，常闭触点在弹性作用下闭合，使发热管通电发热，实现电饭煲的保温功能。 4、杠杆开关：该开关完全是机械结构，有两对常开触点，其中一个触点接在电源与发热管之间；另一个触点接在电源与保温指示灯之间。煮饭时，按下此开关，给发热管接通电源，饭好时，限温器弹下，压动杠杆开关，使该开关弹起，使发热管仅受保温开关控制。 5、限流电阻：外观黑色，像 2W 的碳膜电阻，接在发热管与电源之间，起着保护发热管的作用。限温器只有在内锅里的水完全烧干时才会自动断开，因此用电饭煲煮汤水较多的食物，发热管会长时间工作，容易造成过电流，这时限流电阻会先熔断，从而保护发热管。限流电阻是保护发热管的关键元件，不能用导线代替。 杠杆开关 控温开关 限温器 限流电阻 科学武装头脑 知识创造价值 技术服务社会 创新营造未来 2 限温器 限温器：内有永久磁环，弹簧，可按动， 在发热盘中央。煮饭时，磁环吸住内锅， 磁环吸力随温度升高而减弱，锅底温度 达到１０３左右限温器被弹簧拉下，通 过杠杆切断电源与发热管之间的通路。 杠杆开关：完全机械结构，有两对常开触点，一 个在电源与发热管之间，另一...
