画法几何及工程制图随堂练习答案

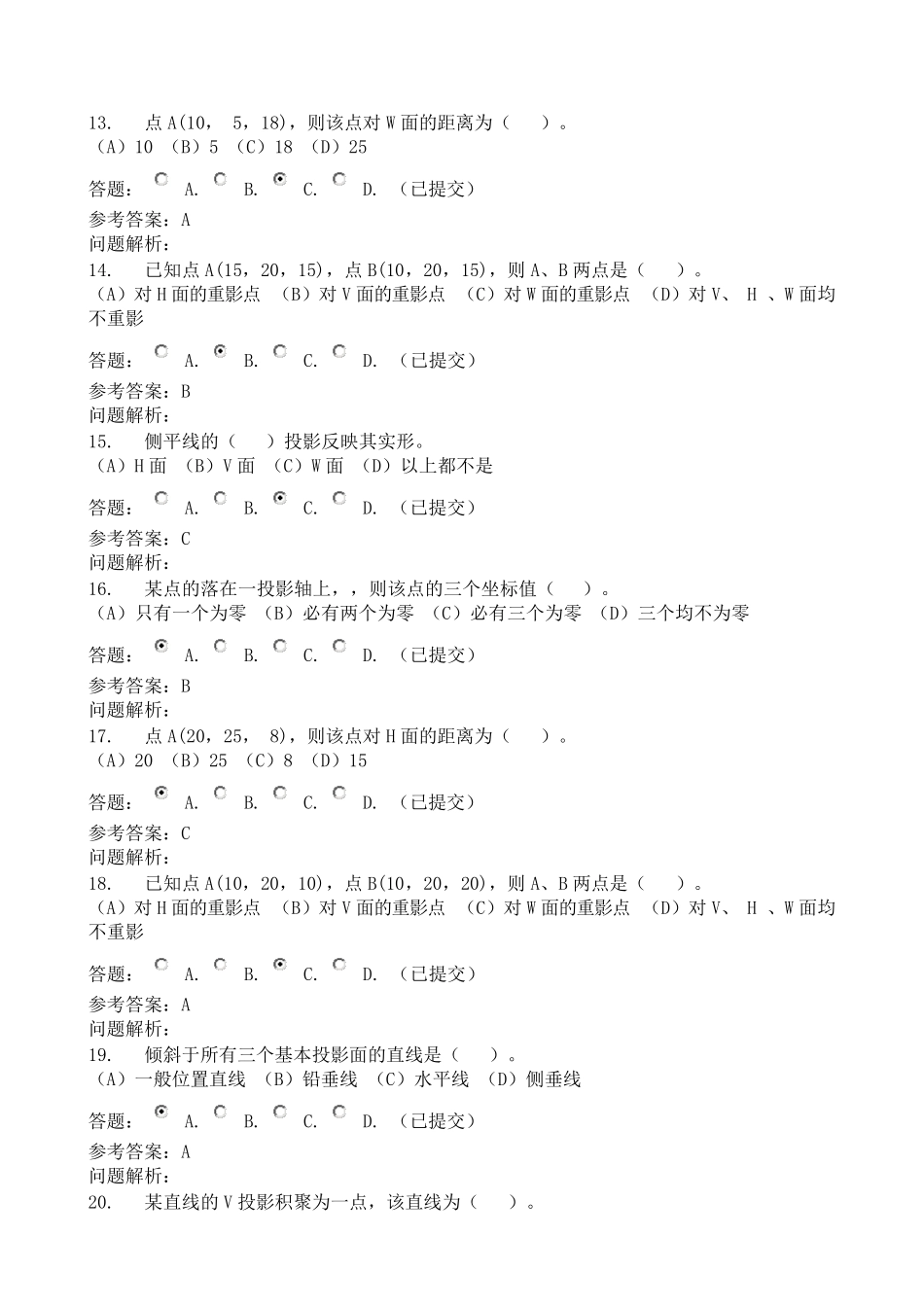

1. 图纸的基本幅面共有五种，分别用幅面代号A0、A1、A2、A3、A4 表示，其中 A0 的幅面尺寸为（ ）。 （A）841mmX189mm （B）594mmX41mm （C）420mmX94mm （D）297mmX20mm 参考答案：A 问题解析： 2. 制图国家标准中，规定了技术图样及有关技术文件中的汉字、字母和数字的结构形式及其基本尺寸，其中图样中书写的汉字应写成（ ）。 （A）宋体 （B）仿宋体 （C）长仿宋体 （D）楷体 参考答案：C 问题解析： 3. 工程图样中的三视图，采用的是（ ）。 （A）斜投影法 （B）正投影法 （C）平行投影法 （D）中心投影法 参考答案：B 问题解析： 4. 在三面投影中，正面投影和水平投影需要满足（ ）的关系。 （A）长对正 （B）高平齐 （C）宽相等 （D）以上都不是 参考答案：A 问题解析： 5. 透视投影是（ ）投影。 （A）单面 （B）两面 （C）三面 （D）多面 参考答案：A 问题解析： 6. 建筑透视图采用的是（ ）。 （A）斜投影法 （B）正投影法 （C）平行投影法 （D）中心投影法 参考答案：D 问题解析： 7. 根据给定的形体的三面投影，与之相对应的立体图为（ ）。 参考答案：A 问题解析： 8. 根据给定的形体的三面投影，与之相对应的立体图为（ ）。 参考答案：B 问题解析： 9. 根据给定的形体的三面投影，与之相对应的立体图为（ ）。 参考答案：B 问题解析： 10. 根据给定的形体的三面投影，与之相对应的立体图为（ ）。 参考答案：B 问题解析： 11. 根据给定的形体的三面投影，与之相对应的立体图为（ ）。 答题： A. B. C. D. （已提交） 参考答案：B 问题解析： 12. 点 A(10，15，18)，则该点对V 面的距离为（ ）。 （A）10 （B）15 （C）18 （D）25 答题： A. B. C. D. （已提交） 参考答案：B 问题解析： 13. 点A(10， 5，18)，则该点对W 面的距离为（ ）。 （A）10 （B）5 （C）18 （D）25 答题： A. B. C. D. （已提交） 参考答案：A 问题解析： 14. 已知点A(15，20，15)，点B(10，20，15)，则A、B 两点是（ ）。 （A）对H 面的重影点 （B）对V 面的重影点 （C）对W 面的重影点 （D）对V、 H 、W 面均不重影 答题： A. B. C. D. （已提交） 参考答案：B 问题解析： 15. 侧平线的（ ）投影反映其实形。 （A）H 面 （B）V 面 （C）W 面 （D）以上都不是 答题： A. B. C. D. （已...
