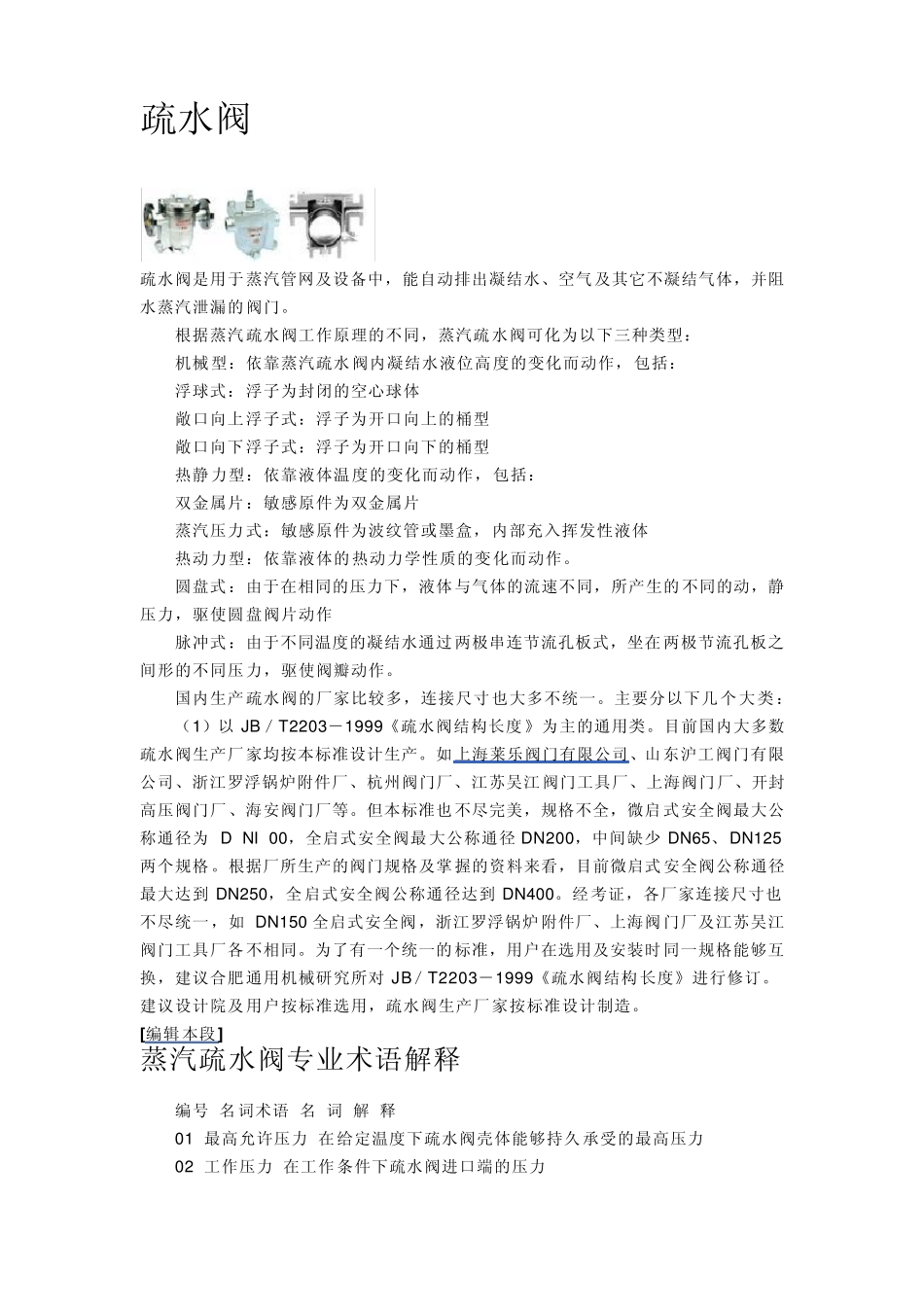

疏水阀 疏水阀是用于蒸汽管网及设备中,能自动排出凝结水、空气及其它不凝结气体,并阻水蒸汽泄漏的阀门。 根据蒸汽疏水阀工作原理的不同,蒸汽疏水阀可化为以下三种类型: 机械型:依靠蒸汽疏水阀内凝结水液位高度的变化而动作,包括: 浮球式:浮子为封闭的空心球体 敞口向上浮子式:浮子为开口向上的桶型 敞口向下浮子式:浮子为开口向下的桶型 热静力型:依靠液体温度的变化而动作,包括: 双金属片:敏感原件为双金属片 蒸汽压力式:敏感原件为波纹管或墨盒,内部充入挥发性液体 热动力型:依靠液体的热动力学性质的变化而动作。 圆盘式:由于在相同的压力下,液体与气体的流速不同,所产生的不同的动,静压力,驱使圆盘阀片动作 脉冲式:由于不同温度的凝结水通过两极串连节流孔板式,坐在两极节流孔板之间形的不同压力,驱使阀瓣动作。 国内生产疏水阀的厂家比较多,连接尺寸也大多不统一。主要分以下几个大类: (1)以 JB/T2203-1999《疏水阀结构长度》为主的通用类。目前国内大多数疏水阀生产厂家均按本标准设计生产。如上海莱乐阀门有限公司、山东沪工阀门有限公司、浙江罗浮锅炉附件厂、杭州阀门厂、江苏吴江阀门工具厂、上海阀门厂、开封高压阀门厂、海安阀门厂等。但本标准也不尽完美,规格不全,微启式安全阀最大公称通径为 D NI 00,全启式安全阀最大公称通径 DN200,中间缺少 DN65、DN125两个规格。根据厂所生产的阀门规格及掌握的资料来看,目前微启式安全阀公称通径最大达到 DN250,全启式安全阀公称通径达到 DN400。经考证,各厂家连接尺寸也不尽统一,如 DN150 全启式安全阀,浙江罗浮锅炉附件厂、上海阀门厂及江苏吴江阀门工具厂各不相同。为了有一个统一的标准,用户在选用及安装时同一规格能够互换,建议合肥通用机械研究所对 JB/T2203-1999《疏水阀结构长度》进行修订。建议设计院及用户按标准选用,疏水阀生产厂家按标准设计制造。 [编辑本段] 蒸汽疏水阀专业术语解释 编号 名词术语 名 词 解 释 01 最高允许压力 在给定温度下疏水阀壳体能够持久承受的最高压力 02 工作压力 在工作条件下疏水阀进口端的压力 0 3 最高工作压力 在正确动作条件下,疏水阀进口端最高压力,它由制造厂给定 0 4 最低工作压力 在正确动作情况下,疏水阀进口端最高低工作压力 0 5 工作背压 在工作条件下疏水阀出口端的压力 0 6 最高工作背压 在最高工作压力下,能正确动作时疏水阀...
