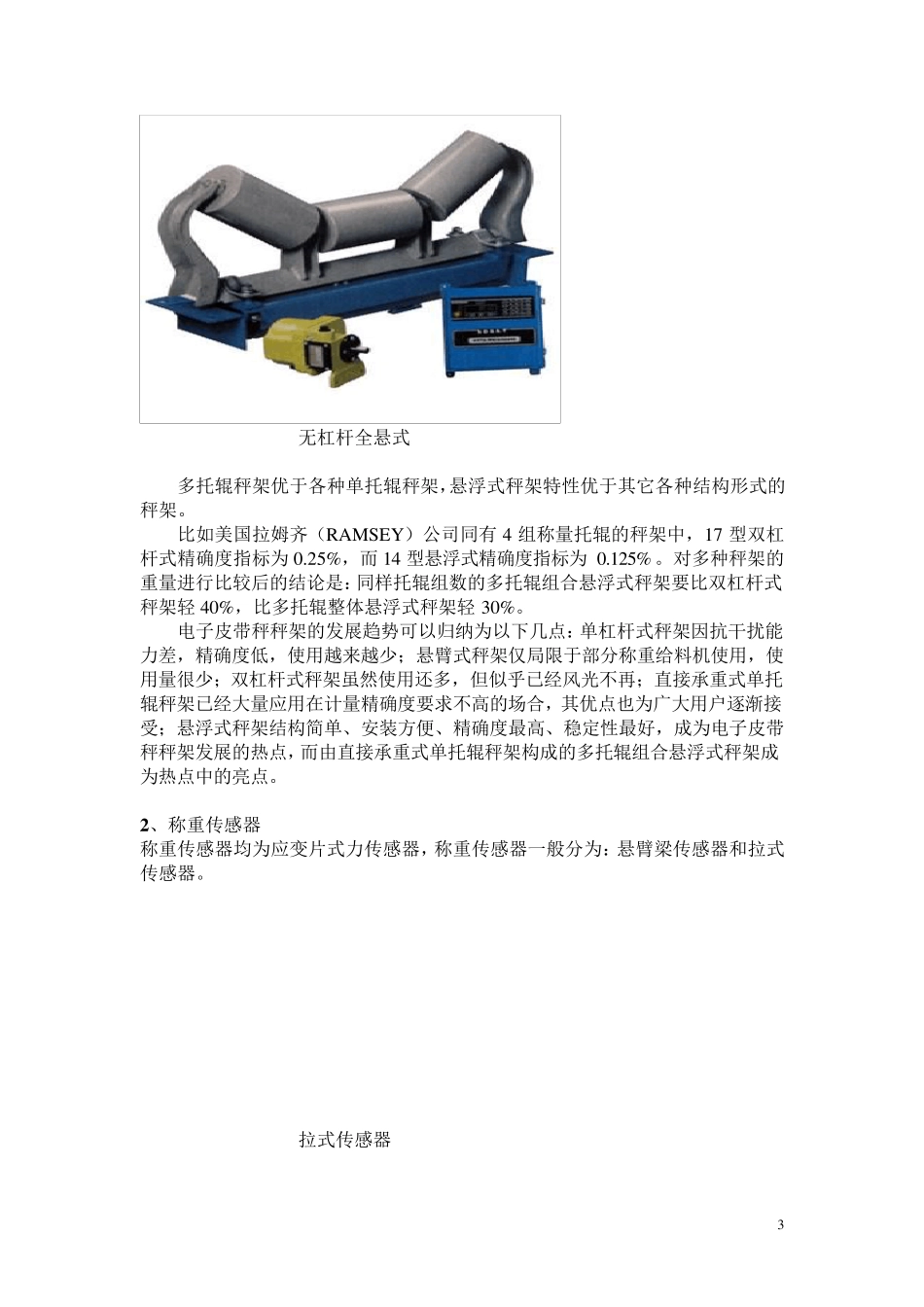

1 电子皮带秤培训说明书 一、皮带秤介绍 电子皮带秤定义：皮带电子秤是指对放置在皮带上并随皮带连续通过的松散物料进行自动称量的衡器。 皮带电子秤由承重装置、称重传感器、速度传感器和称重显示器组成。 1 、称重装置 承重装置的秤架结构主要有双杠杆多托辊式、单托辊式、悬臂式和无杠杆全悬浮式 4 种。双杠杆多托辊式和悬浮式秤架的电子皮带秤计量段较长，一般为 2 ～8 组托辊，计量准确度高，适用于流量较大、计量准确度要求高的地方。单托辊式和悬臂式秤架的电子皮带秤的皮带速度适用于流量较小的地方或控制流量配料用的地方。 双杠杆四托辊式 2 四组称重托辊，全悬浮式结构 杠杆式单托辊称重桥架 3 无杠杆全悬式 多托辊秤架优于各种单托辊秤架，悬浮式秤架特性优于其它各种结构形式的秤架。 比如美国拉姆齐（RAMSEY）公司同有 4 组称量托辊的秤架中，17 型双杠杆式精确度指标为 0.25%，而 14 型悬浮式精确度指标为 0.125%。对多种秤架的重量进行比较后的结论是：同样托辊组数的多托辊组合悬浮式秤架要比双杠杆式秤架轻 40%，比多托辊整体悬浮式秤架轻 30%。 电子皮带秤秤架的发展趋势可以归纳为以下几点：单杠杆式秤架因抗干扰能力差，精确度低，使用越来越少；悬臂式秤架仅局限于部分称重给料机使用，使用量很少；双杠杆式秤架虽然使用还多，但似乎已经风光不再；直接承重式单托辊秤架已经大量应用在计量精确度要求不高的场合，其优点也为广大用户逐渐接受；悬浮式秤架结构简单、安装方便、精确度最高、稳定性最好，成为电子皮带秤秤架发展的热点，而由直接承重式单托辊秤架构成的多托辊组合悬浮式秤架成为热点中的亮点。 2 、称重传感器 称重传感器均为应变片式力传感器，称重传感器一般分为：悬臂梁传感器和拉式传感器。 拉式传感器 4 悬臂梁传感器 3 、速度装置 3.1、电机端测速在电机输出轴上安装测速轮，通过接近开关检测速度；这种测速方式比较落后弊端较多，无法检测皮带打滑现象，影响电机散热，测速传感器的安装位置要求很严格。 3.2 皮带夹层测速 在皮带秤的皮带夹层安装测速轮进行速度检测；这种测速方式通常应用于大型皮带输送机的速度检测，也可用于皮带秤的改造，能检测到皮带打滑现象，其安装位置要求运行平稳，不能有抖动或是跳动，这样会影响速度检测，造成瞬时流量的波动。 3.3 从动滚筒测速 在从动滚筒一侧安装旋转编码器测速，这种测速方式是目前比较理想的测速方式，采...
