盐雾试验国家标准VIP专享

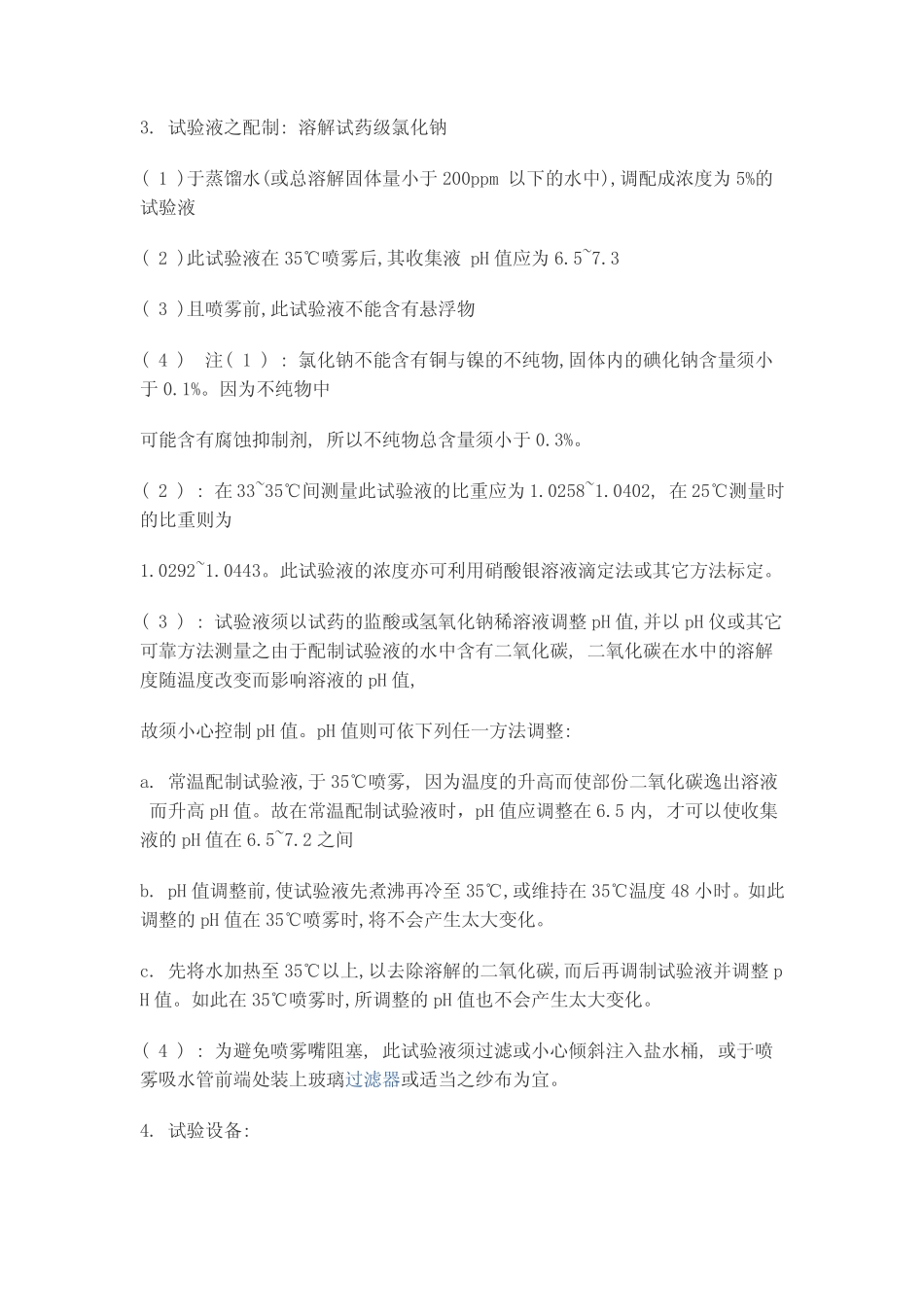

盐雾试验国家标准表面处理用盐水喷雾试验法Method of Salt Spray (Fog) Test for Surface Finishing1. 适用范围:本标准规定为各项金属底材于电镀后、有机或无机涂装后等各项表面处理用盐水喷雾耐蚀性试验方法。2. 试验方法:本法是使用盐水喷雾试验机将氯化钠溶液的试验液, 以雾状喷于电镀被覆膜上之一种腐蚀试验方法。试验的主要条件如表1 所示。表1 主要的试验条件项目配制时试验中备注氯化钠溶液浓度(g/l) 50 40~60 最好每天标定浓度一次pH6.5 6.5~7.2 收集后测定试验中的pH 值压缩空气压力(kgf/cm2) ……1.00kgf/cm20.01 连续不得中断喷雾量(ml/80cm2 /h) ……1.0~2.0ml 应至少收集16 小时,求其平均值压力桶温度(℃) ……47℃±1℃监水桶温度(℃) ……35℃±1℃试验室温度(℃) ……35℃±1℃每天至少测两次, 其间隔至少7 小时试验室相对湿度……85%以上其它湿度要求由买卖双方协议之试验时间 ：即由开始喷雾至终了的连续时间, 或由买卖双方协议之。3. 试验液之配制: 溶解试药级氯化钠( 1 )于蒸馏水(或总溶解固体量小于200ppm 以下的水中),调配成浓度为5%的试验液( 2 )此试验液在35℃喷雾后,其收集液pH 值应为6.5~7.3( 3 )且喷雾前,此试验液不能含有悬浮物( 4 )注( 1 ) : 氯化钠不能含有铜与镍的不纯物,固体内的碘化钠含量须小于0.1%。因为不纯物中可能含有腐蚀抑制剂, 所以不纯物总含量须小于0.3%。( 2 ) : 在33~35℃间测量此试验液的比重应为1.0258~1.0402, 在25℃测量时的比重则为1.0292~1.0443。此试验液的浓度亦可利用硝酸银溶液滴定法或其它方法标定。( 3 ) : 试验液须以试药的监酸或氢氧化钠稀溶液调整 pH 值,并以pH 仪或其它可靠方法测量之由于配制试验液的水中含有二氧化碳, 二氧化碳在水中的溶解度随温度改变而影响溶液的pH 值,故须小心控制pH 值。pH 值则可依下列任一方法调整:a. 常温配制试验液,于35℃喷雾, 因为温度的升高而使部份二氧化碳逸出溶液而升高 pH 值。故在常温配制试验液时，pH 值应调整在6.5 内, 才可以使收集液的pH 值在6.5~7.2 之间b. pH 值调整前,使试验液先煮沸再冷至 35℃,或维持在35℃温度48 小时。如此调整的pH 值在35℃喷雾时,将不会产生太大变化。c. 先将水加热至 35℃以上,以去除溶解的二氧化碳,而后再调制试验液并调整 pH 值。如此在35℃喷雾时,所调整的pH 值也不会产生太大变化。( 4 ) : 为避免喷雾嘴阻塞, 此...
