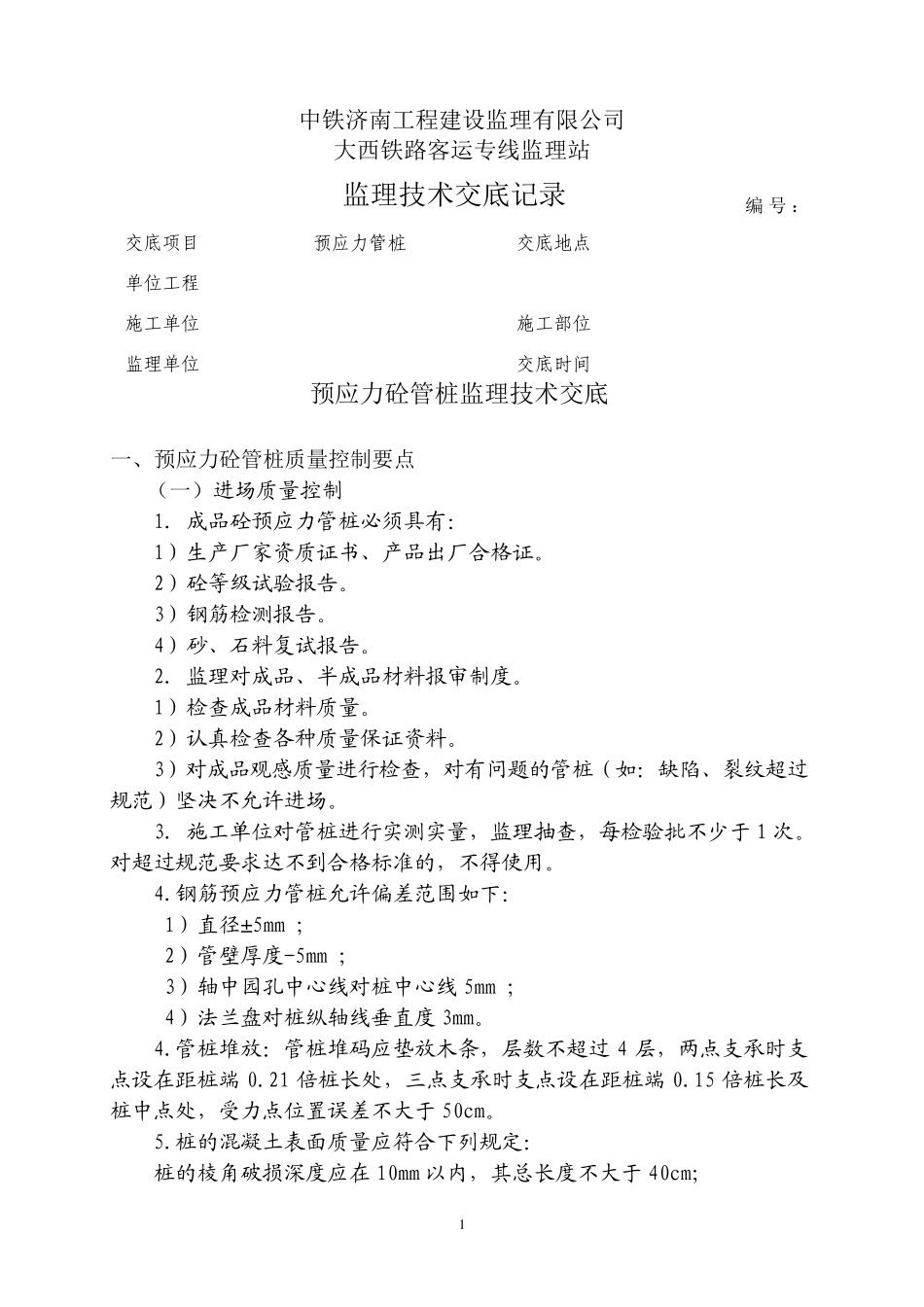

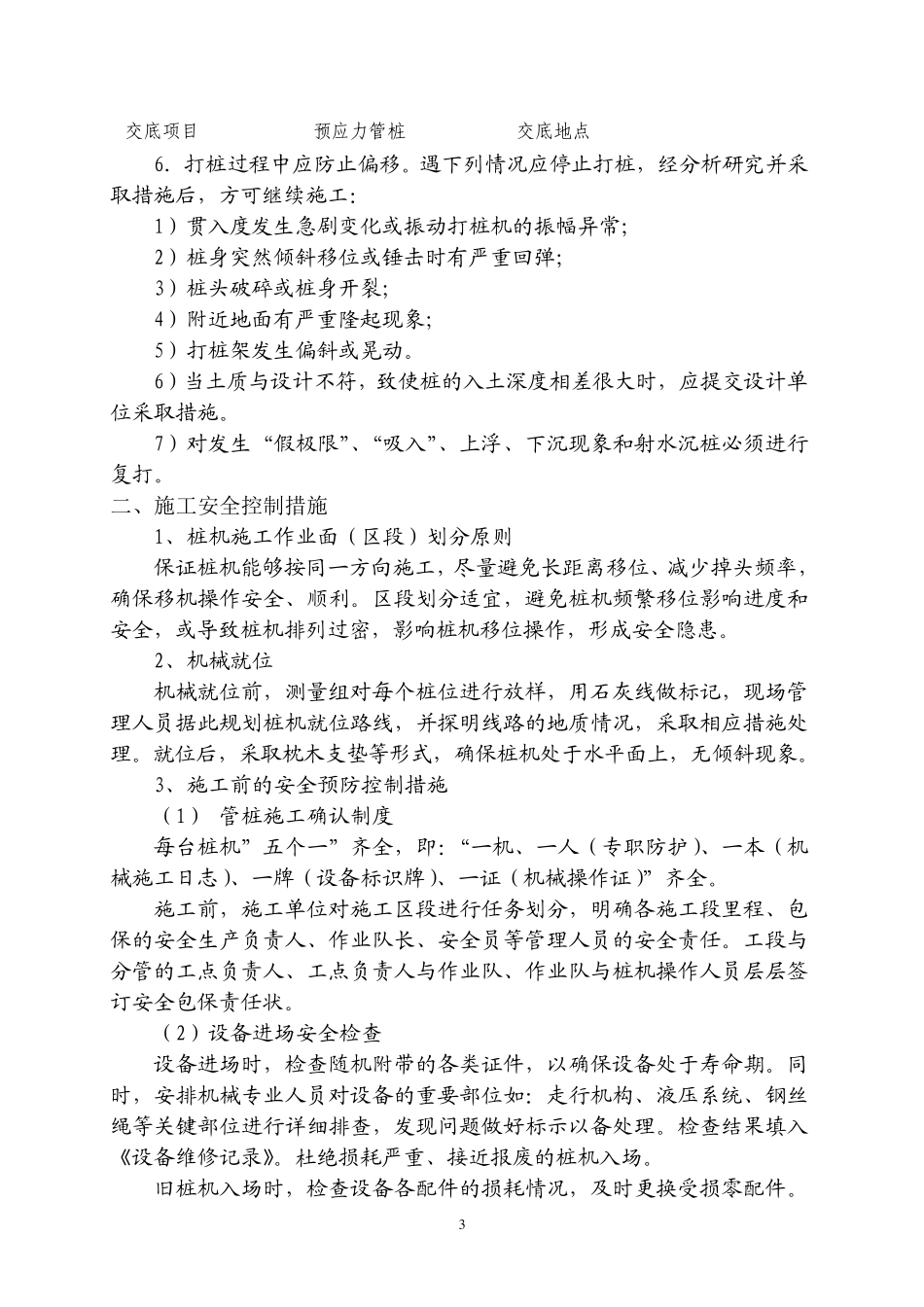

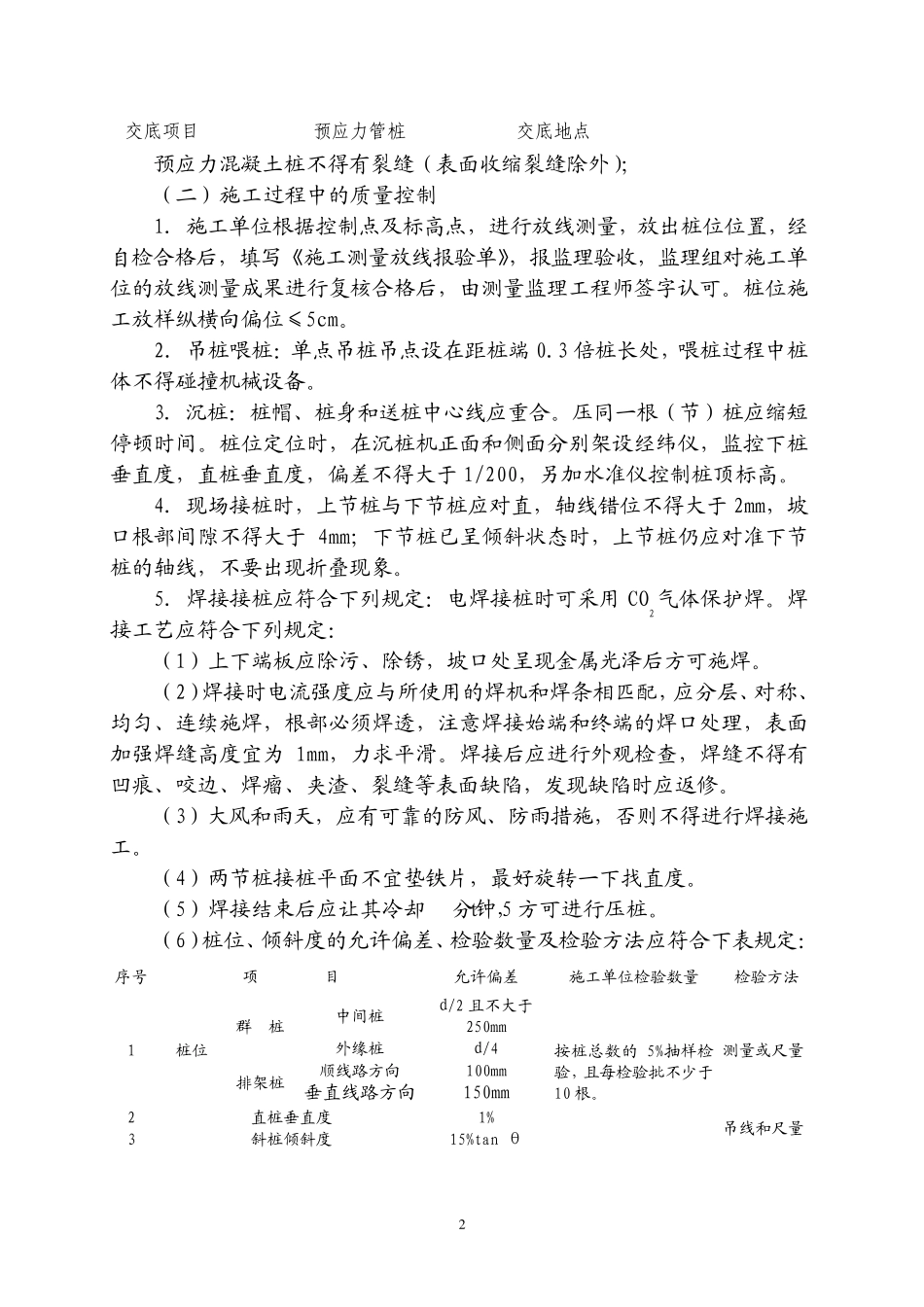

中铁济南工程建设监理有限公司 大西铁路客运专线监理站 监理技术交底记录 编号： 交底项目 预应力管桩 交底地点 单位工程 施工单位 施工部位 监理单位 交底时间 预应力砼管桩监理技术交底 一、预应力砼管桩质量控制要点 （一）进场质量控制 1．成品砼预应力管桩必须具有： 1）生产厂家资质证书、产品出厂合格证。 2）砼等级试验报告。 3）钢筋检测报告。 4）砂、石料复试报告。 2．监理对成品、半成品材料报审制度。 1）检查成品材料质量。 2）认真检查各种质量保证资料。 3）对成品观感质量进行检查，对有问题的管桩（如：缺陷、裂纹超过规范）坚决不允许进场。 3．施工单位对管桩进行实测实量，监理抽查，每检验批不少于 1 次。对超过规范要求达不到合格标准的，不得使用。 4.钢筋预应力管桩允许偏差范围如下： 1）直径±5mm ； 2）管壁厚度-5mm ； 3）轴中园孔中心线对桩中心线 5mm ； 4）法兰盘对桩纵轴线垂直度 3mm。 4.管桩堆放：管桩堆码应垫放木条，层数不超过 4 层，两点支承时支点设在距桩端0.21 倍桩长处，三点支承时支点设在距桩端0.15 倍桩长及桩中点处，受力点位置误差不大于 50cm。 5.桩的混凝土表面质量应符合下列规定： 桩的棱角破损深 度应在10mm 以 内 ，其 总 长度不大于 40cm； 1交底项目 预应力管桩 交底地点 预应力混凝土桩不得有裂缝（表面收缩裂缝除外）； （二）施工过程中的质量控制 1. 施工单位根据控制点及标高点，进行放线测量，放出桩位位置，经自检合格后，填写《施工测量放线报验单》，报监理验收，监理组对施工单位的放线测量成果进行复核合格后，由测量监理工程师签字认可。桩位施工放样纵横向偏位≤5cm。 2. 吊桩喂桩：单点吊桩吊点设在距桩端0.3 倍桩长处，喂桩过程中桩体不得碰撞机械设备。 3. 沉桩：桩帽、桩身和送桩中心线应重合。压同一根（节）桩应缩短停顿时间。桩位定位时，在沉桩机正面和侧面分别架设经纬仪，监控下桩垂直度，直桩垂直度，偏差不得大于1/200，另加水准仪控制桩顶标高。 4. 现场接桩时，上节桩与下节桩应对直，轴线错位不得大于2mm，坡口根部间隙不得大于4mm；下节桩已呈倾斜状态时，上节桩仍应对准下节桩的轴线，不要出现折叠现象。 5. 焊接接桩应符合下列规定：电 焊接桩时可采 用CO2气 体保 护 焊。焊接工艺 应符合下列规定： （1）上下端板 应除污 、除锈 ，坡口处呈现金 属 光 泽 后方 可施...
