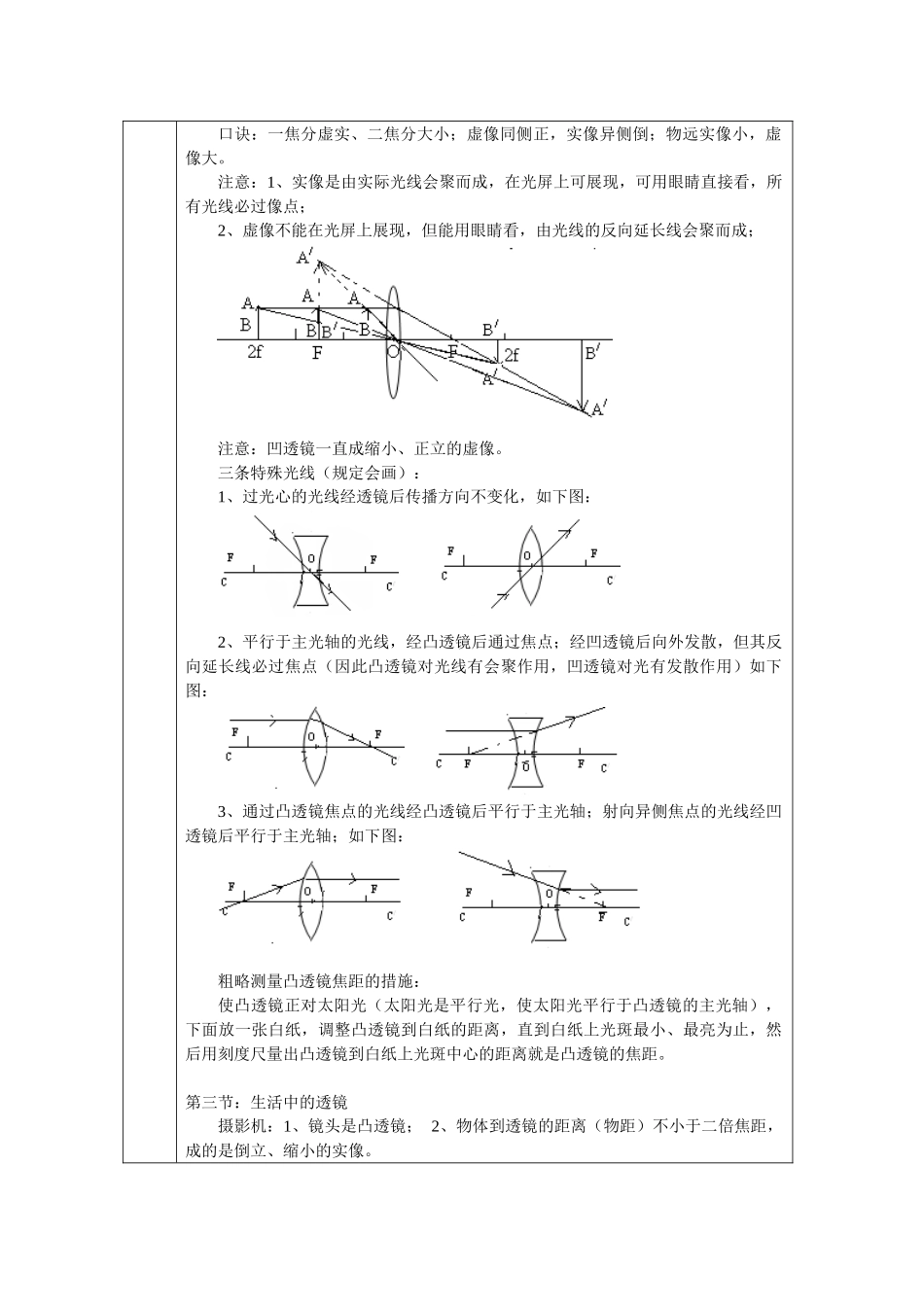

第六章 常见的光学仪器目的 理解凸透镜、凹透镜的有关名词及性质，懂得怎样鉴别，理解常见的几种光学仪器的工作原理，近视、远视的纠正措施，掌握凸透镜成像规律，会画凸、凹透镜的光路图。重点 凸透镜成像规律，凸、凹透镜光路图难点 凸透镜成像规律章节内容第一节：透镜透镜:至少有一种面是球面的一部分的透明玻璃元件。（规定会识别）凸透镜、中间厚、边缘薄的透镜，如：远视镜片，摄影机的镜头、投影仪的镜头、放大镜等；凹透镜、中间薄、边缘厚的透镜，如：近视镜片。主轴：过透镜两个球面球心的直线，用 CC/表达；光心：同常位于透镜的几何中心；用“O”表达。焦点：平行于凸透镜主光轴的光线经凸透镜后会聚于主光轴上一点，这点叫焦点；用“F”表达。焦距：焦点到光心的距离（一般由于透镜较厚，焦点到透镜的距离约等于焦距）焦距用“f”表达。如下图： 注意：凸透镜和凹透镜都各有两个焦点，凸透镜的焦点是实焦点，凹透镜的焦点是虚焦点。焦距越小的透镜，对光的会聚（或发散）作用越明显。第二节：探究——凸透镜成像探究凸透镜的成像规律：器材：凸透镜、光屏、蜡烛、光具座（带刻度尺）注意事项：“三心共线”：蜡烛的焰心、透镜的光心、光屏的中心在同一直线上；又叫“三心等高” 凸透镜成像的规律（规定熟记、并理解）：成 像 条 件 物 距（u）成像的性质像距（v）应用U﹥2f倒立、缩小的实像F﹤v﹤2f摄影机U=2f倒立、等大的实像v=2fF﹤u﹤2f倒立、放大的实像v﹥2f投影仪U=f不成像0﹤u﹤f正立、放大的虚像V﹥f放大镜口诀：一焦分虚实、二焦分大小；虚像同侧正，实像异侧倒；物远实像小，虚像大。注意：1、实像是由实际光线会聚而成，在光屏上可展现，可用眼睛直接看，所有光线必过像点；2、虚像不能在光屏上展现，但能用眼睛看，由光线的反向延长线会聚而成；注意：凹透镜一直成缩小、正立的虚像。三条特殊光线（规定会画）：1、过光心的光线经透镜后传播方向不变化，如下图： 2、平行于主光轴的光线，经凸透镜后通过焦点；经凹透镜后向外发散，但其反向延长线必过焦点（因此凸透镜对光线有会聚作用，凹透镜对光有发散作用）如下图： 3、通过凸透镜焦点的光线经凸透镜后平行于主光轴；射向异侧焦点的光线经凹透镜后平行于主光轴；如下图： 粗略测量凸透镜焦距的措施：使凸透镜正对太阳光（太阳光是平行光，使太阳光平行于凸透镜的主光轴），下面放一张白纸，调整凸透镜到白纸的距离，直到白纸上光斑最小、最亮为止，然...
